Преобразователь уровней TXB0104

код: USA182

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

79 грн

в наличии

Купить в один клик

	7
	голосовать

Нашли дешевле?

Описание
Отзывы (12)
Задать вопрос

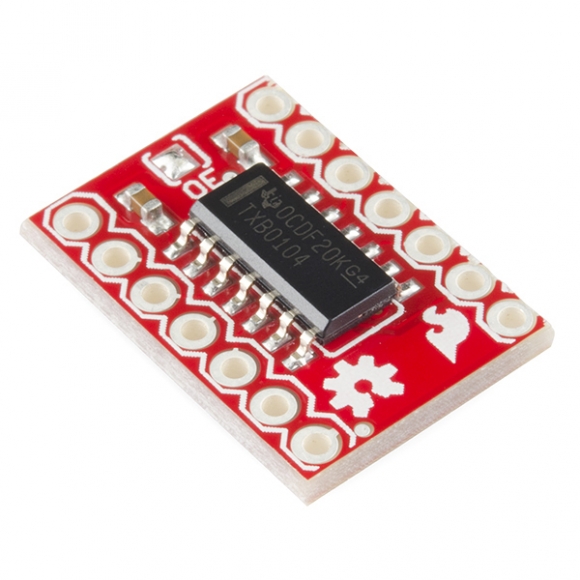

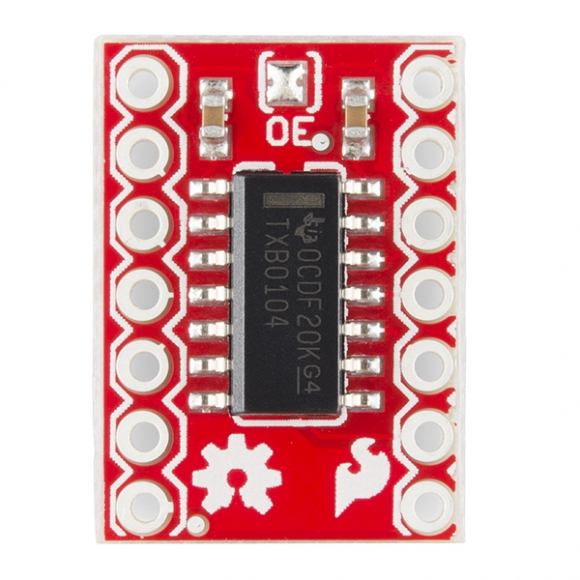

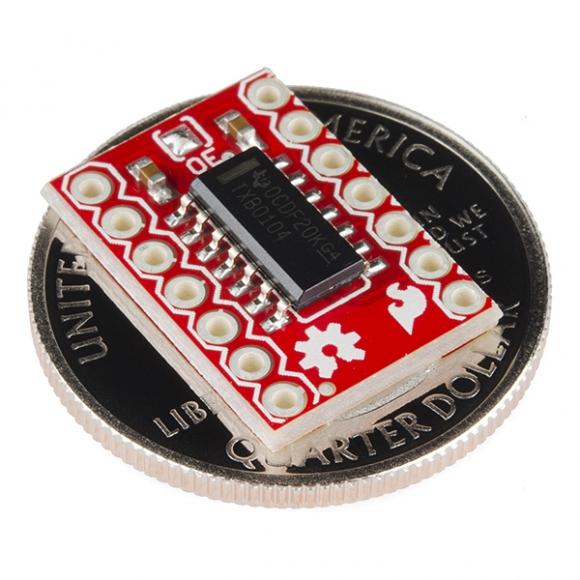

Модуль на микросхеме TXB0104 от компании Texas Instruments представляет собой 4-битный двунаправленный неинвертирующий преобразователь логических уровней с автоматическим определением направления передачи данных.

Использует две конфигурируемые линии питания. Порт A микросхемы связан с выводом VCCA, на который можно подавать любое напряжение в диапазоне от 1.2В до 3.6В. Порт B связан с выводом VCCB, на который можно подавать любое напряжение в диапазоне от 1.65В до 5.5В. Благодаря этому, микросхему можно использовать в качестве универсального низковольтного двунаправленного преобразователя между узлами с любым напряжением – 1.2В, 1.5В, 1.8В, 2.5В, 3.3В и 5В. Напряжение на выводе VCCA не должно превышать напряжение на VCCB.

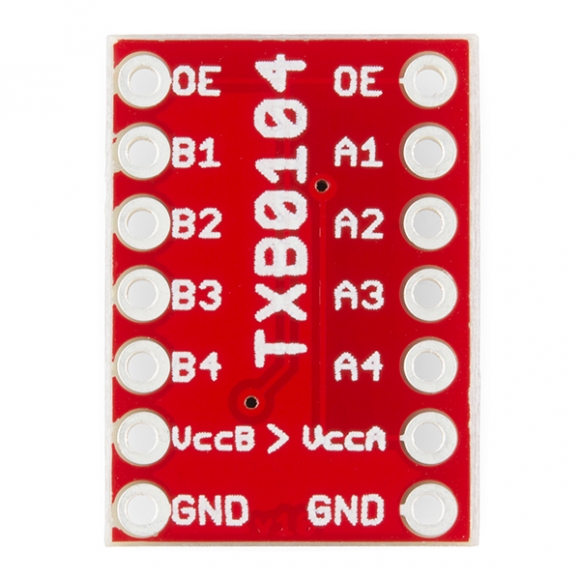

Для удобного доступа к выводам порта A и B, на плате выведены контактные площадки, соответствующие каждому выводу микросхемы.

Характеристики:

1.2 ... 3.6В на порт А и 1.65 ... 5.5В на порт В (VCCA ≤ VCCB)
изоляция питания: если на VCC подается земля - все выходы переходят в высокоимпедансное состояние
низкое потребление: 5мкА максимум

Ссылки:

Отзывы покупателей про Преобразователь уровней TXB0104

Олександр (07.03.2023)

Чи підійде мені цей перетворювач для аналогового датчика, на виході якого 5В максимум у 3.3В для esp?

Ответить

admin (09.03.2023)

Так, підійде.

Ответить

Євген (03.09.2022)

Must have для роботи з пристроями 3.3 В. Найневибагливіший перетворювач рівнів для ардуїно та периферії SPI на відомому американському чіпі. Найкраща ардуїно-крамниця України знає, що пропонувати покупцям. Рекомендую!

Ответить

Квасній Михайло Миколайович (22.08.2022)

Можна його використовувати для PWM?

Ответить

admin (25.08.2022)

Так, можна.

Ответить

Володимир Гайворонський (03.07.2022)

Товар відповідає опису. Відправка швидка. Нарікань немає.

Ответить

Андрей (19.03.2018)

Работает ли с 3wire SPI?

Ответить

admin (20.03.2018)

Да, работает.

Ответить

Сергей (22.11.2014)

Хочу отметить - эта микросхема не предназначена для трансляции уровней по i2c или SPI. Будьте внимательны.

Ответить

Merlin (12.12.2016)

А почему не предназначена?

Ответить

admin (12.12.2016)

Микросхема прекрасно работает с указанными интерфейсами.

Ответить

Сергей (27.02.2018)

Микросхема прекрасно работает по SPI

Ответить
