Seeed Studio XIAO SAMD21 (Seeeduino XIAO) — миниатюрный Arduino-совместимый микроконтроллер

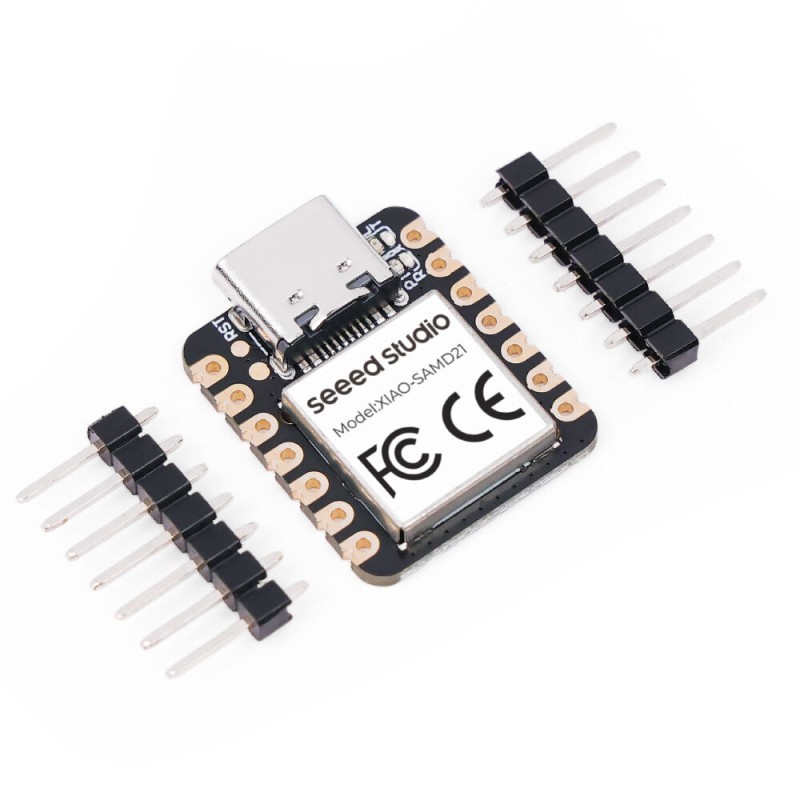

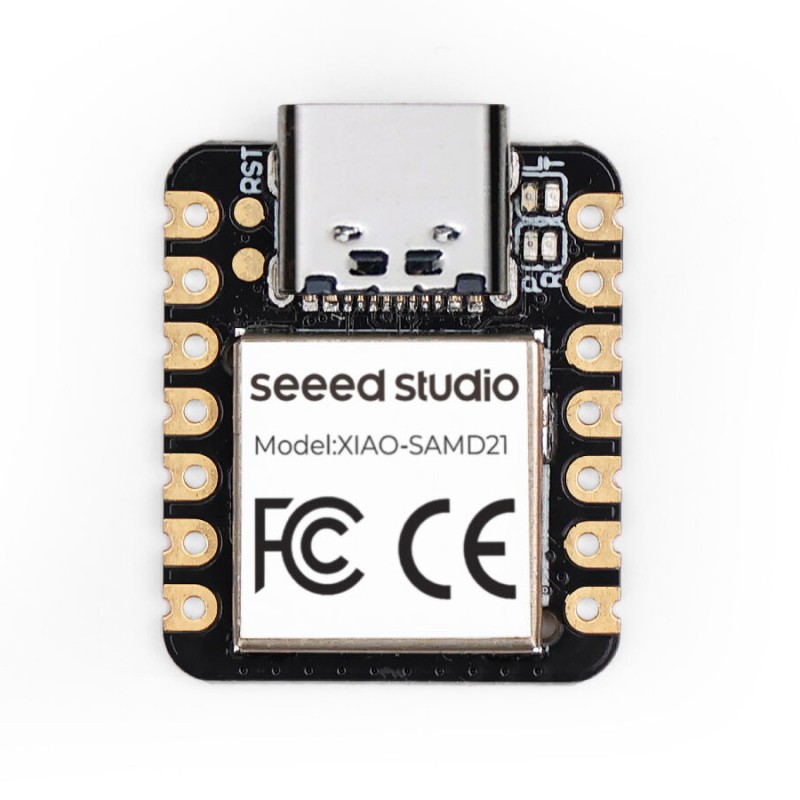

Seeed Studio XIAO SAMD21 (Seeeduino XIAO) — компактная Arduino-совместимая плата разработки на базе микроконтроллера Microchip SAMD21G18 с 32-битным ядром ARM Cortex-M0+, работающим на частоте до 48 МГц.

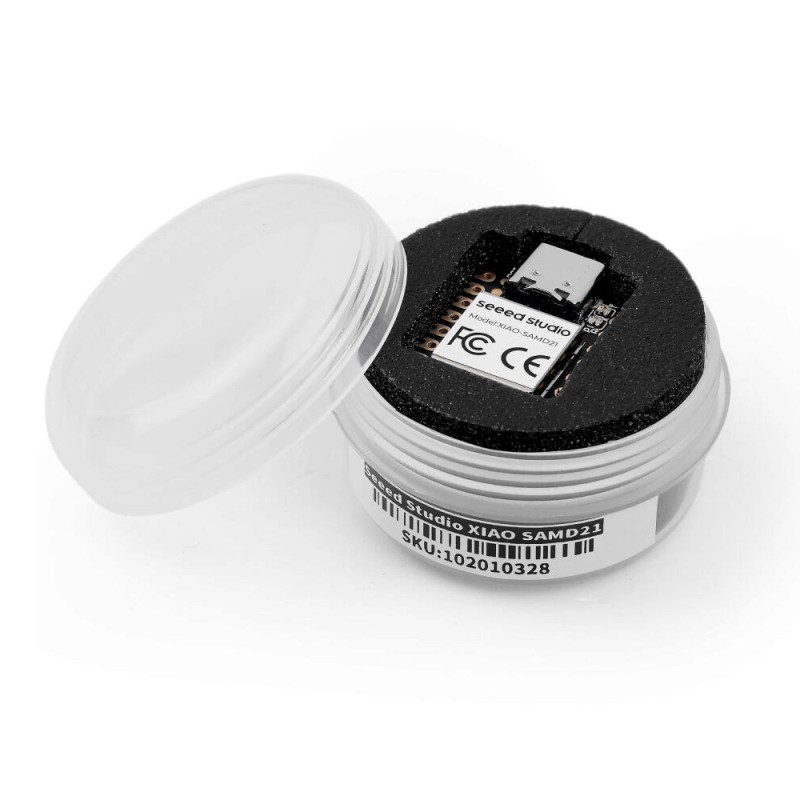

Код производителя: 102010328

Главное преимущество XIAO SAMD21 — очень маленький размер при широких возможностях. Плата имеет форм-фактор всего около 21 × 17,8 мм, благодаря чему отлично подходит для компактных электронных устройств, носимой электроники, автоматизации, робототехники и различных DIY-проектов.

Несмотря на миниатюрные размеры, микроконтроллер оснащён 256 КБ Flash-памяти и 32 КБ SRAM, а плата предоставляет 11 цифровых и 11 аналоговых интерфейсов, PWM, DAC, I²C, SPI и UART.

Основные особенности

• Микроконтроллер Microchip SAMD21G18
• 32-битное ядро ARM Cortex-M0+
• Тактовая частота до 48 МГц
• 256 КБ Flash
• 32 КБ SRAM
• 11 цифровых I/O
• 11 аналоговых I/O
• До 10 PWM-интерфейсов
• 1 × DAC
• 1 × I²C
• 1 × SPI
• 1 × UART
• Аппаратная поддержка SWD
• USB Type-C для питания и программирования
• Встроенные светодиоды питания, пользователя и индикации TX/RX
• Совместимость с Arduino IDE, PlatformIO, MicroPython, CircuitPython, Zephyr и другими средами разработки.

Компактный размер

XIAO SAMD21 занимает минимум места на плате устройства — примерно 21 × 17,8 мм. Благодаря этому контроллер удобно использовать там, где стандартные платы Arduino оказываются слишком большими.

Плата также совместима с макетными платами и экосистемой расширений Seeed Studio XIAO, что позволяет подключать различные датчики, дисплеи, модули связи и другие периферийные устройства.

Seeed Studio XIAO SAMD21 отлично подходит для:

• компактных Arduino-проектов;
• носимой электроники (Wearable);
• робототехники;
• устройств автоматизации;
• датчиков и систем мониторинга;
• управления светодиодами и исполнительными механизмами;
• небольших IoT-устройств;
• прототипирования электронных устройств;
• учебных и DIY-проектов.

Seeed Studio XIAO SAMD21 — отличный выбор, если нужен полноценный 32-битный микроконтроллер с возможностями Arduino, но в максимально компактном форм-факторе.

Технические характеристики:

• Микроконтроллер: ARM® Cortex®-M0+ 32bit 48MHz SAMD21G18
• Память: 256 КБ флэш-памяти, 32 КБ SRAM

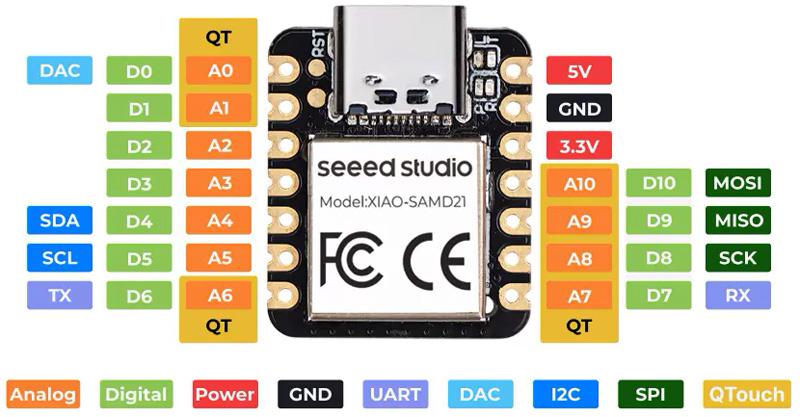

• Контакты ввода/вывода (GPIO): 14 контактов GPIO, 11 аналоговых контактов, 11 цифровых контактов, 1 ЦАП
• Интерфейсы: 1 х I2C, 1 х UART, 1 х SPI
• Интерфейс загрузки и питания: USB Type-C

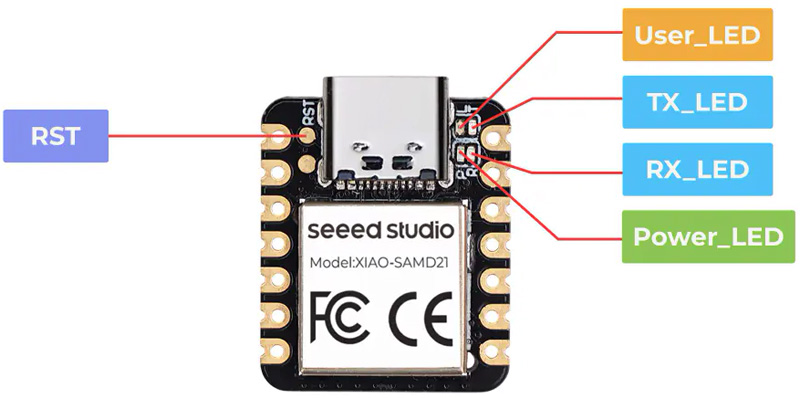

• Светодиоды: 1 пользовательский светодиод, 1 светодиод питания, два светодиода загрузки через последовательный порт

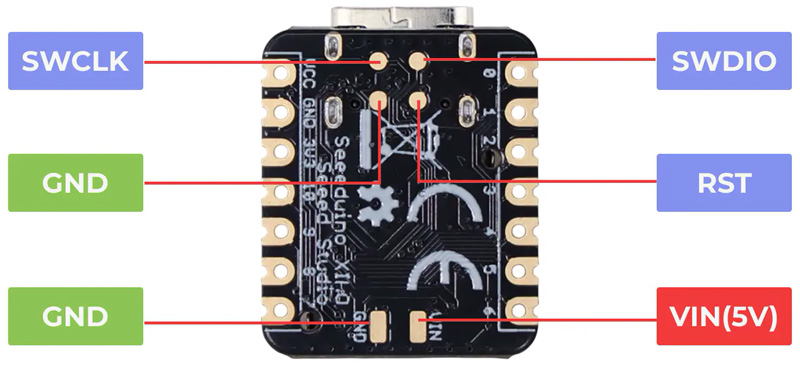

• RESET: представлен в виде двух контактных площадок

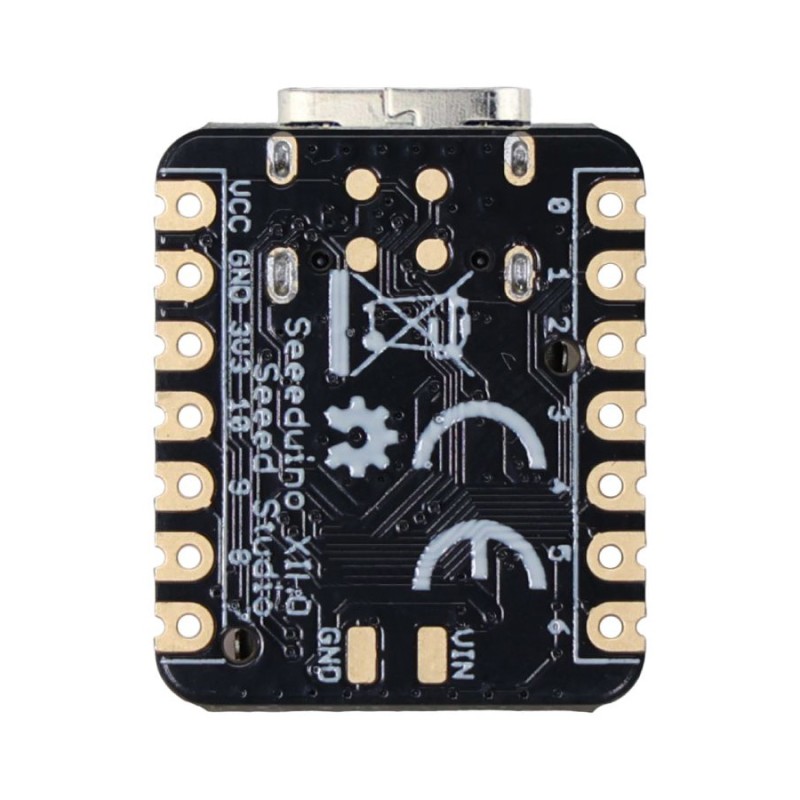

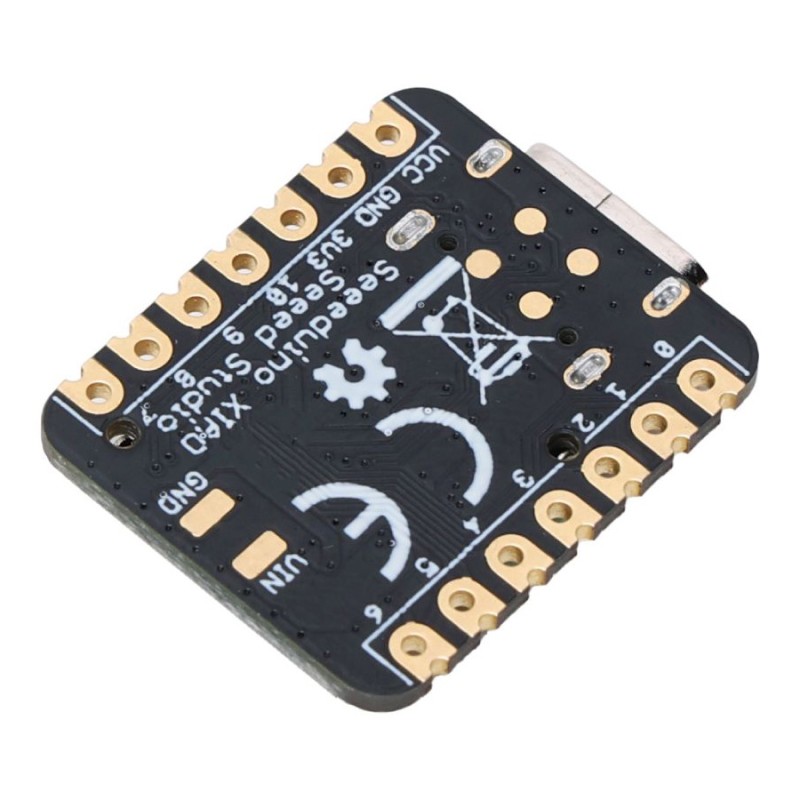

• Разъем подключения батареи: представлен в виде контактных площадок расположенных на тыльной стороне платы
• Программная совместимость: Совместимость с Arduino IDE
• Размеры: 20х17,5х3,5 мм

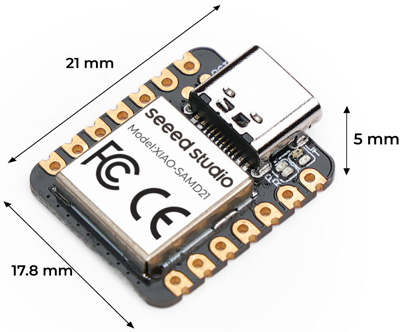

Размеры:

Ссылки:

• WiKi
