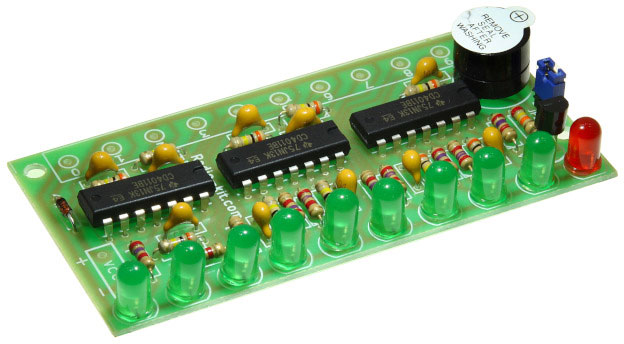

Конструктор "Индикатор уровня жидкости светодиодный K254.1"

Данный конструктор позволяет собрать светодиодный индикатор уровня жидкости в емкости, основанный на принципе замыкания контактов выносного датчика токопроводящей жидкостью. Также к устройству можно подключить релейное устройство, которое будет коммутировать устройства питающиеся от сети 220В.

Основу схемы составляют три микросхемы U1 - U3, которые представляет собой четыре логических элемента 2И-НЕ, десять светодиодов, которые служит индикацией для каждого уровня жидкости и базер SP1 - магнитоэлектрический динамик для подачи звукового сигнала индикации десятого уровня жидкости, его можно отключить с помощью джампера JP1. Датчик расположен внутри резервуара с жидкостью, где нижний нулевой контакт датчика - общий минус. Контакты 1-10 это десять уровней жидкости. Когда уровень жидкости поднимается, контакты датчика замыкаются посредством токопроводимости жидкости, с общим нулевым выводом, формируя выходной сигнал на микросхемах U1 - U3, и зажигают по очереди светодиоды. Схема настроек не требует.

К схеме можно подключить исполнительное устройство с помощу 12В реле, коммутирующего водяной насос. Для подключения реле необходимо на плату установить диод D12 и, вместо базера SP1 подпаять контакты к обмотке реле.

Технические характеристики:

• Напряжение питания: 9...15В
• Максимальный потребляемый ток: не более 100 мА
• Число позиций индикации: 10

Схема электрическая принципиальная:

Схема расположения элементов:
