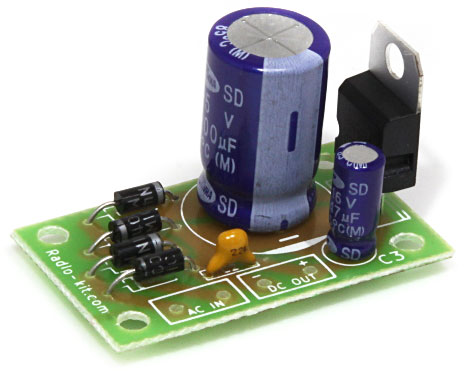

Конструктор "Стабилизатор напряжения 5В K101.2"

код: AOC888

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

48 грн

в наличии

Купить в один клик

	2
	голосовать

Нашли дешевле?

Описание
Отзывы
Задать вопрос

Модуль стабилизатора напряжения содержит выпрямитель и стабилизатор на микросхеме 7805 и предназначен для использования в простых устройствах, требующих стабилизированное питание напряжением 5 Вольт с током до 1 Ампера.

Технические характеристики:

Выходное напряжение: 5В
Уровень пульсаций не более: 120мВ
Максимальный ток нагрузки: 1,5А
Переменное напряжение на входе: 11...25В

Для работы стабилизатора следует правильно выбрать трансформатор напряжения. 12 В на выходе можно получить уже при использовании трансформатора со вторичной обмоткой на 11В. Однако такой трансформатор не обеспечит максимальный ток в нагрузке. Максимальное входное переменное напряжение, допустимое для микросхемы - 25В. Но следует понимать, что с таким трансформатором микросхема будет сильнее нагреваться, поэтому рекомендуется использовать трансформаторы на 12В, рассчитанные на ток 1,5А.

Аналогичным образом следует выбирать параметры трансформатора стабилизатора на 5В.

Микросхему U1 для лучшего отвода тепла необходимо установить на радиатор.

Схема электрическая принципиальная

Схема расположения элементов
