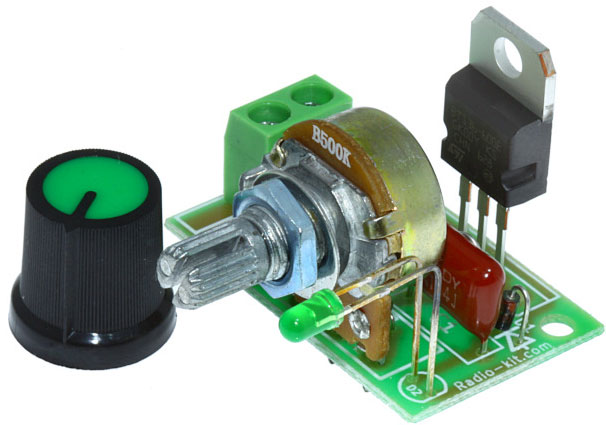

Конструктор "Регулятор мощности AC 220В 2кВт (1 клеммник) K216.2-2"

Регуляторы мощности серии 216 можно применить в регулировании освещения лампами накаливания, температуры нагрева паяльника, бесступенчато регулировать обогрев, управляя тэном, менять скорость вращения электродвигателей с фазным ротором.

Технические характеристики:

• Рабочее напряжение: 220В
• Максимальный ток нагрузки: 2кВт, 8A

Схема электрическая принципиальная:

Устройство состоит из симистора и времязадающей цепочки. Принцип регулировки мощности заключается в изменения продолжительности времени открытого состояния симистора, что можно увидеть на диаграмме ниже:

Чем большее время симистор открыт, тем большая мощность отдается в нагрузку. А так как симистор выключается в момент, когда ток протекающий через симистор равен нулю, то задавать продолжительность открытия симистора можно в пределах половины периода. В начале положительного полупериода симистор закрыт.

По мере увеличения сетевого напряжения, конденсатор С1 заряжается через делитель R1, R2. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет порога «пробоя» динистора VB1 (около 32 В). Динистор замкнет цепь D1, C1, D2 и откроет симистор U1. Симистор остается открытым до конца полупериода. Время зарядки конденсатора задается параметрами цепочки R1, R2, C1. Резистором R2 можно регулировать время зарядки конденсатора, а соответственно и момент открытия динистора и симистора.

Таким образом этим резистором производится регулировка мощности. При действии отрицательной полуволны принцип работы аналогичен. Светодиод D2 индицирует работу регулятора мощности.

Настройка:

При решении конкретных задач регулирования мощности может понадобиться подбирать значения емкости конденсатора C1 или резистора R2, чтобы обеспечить регулировку не во всем диапазоне, а лишь в его части или, напротив, добиться полного выключения симистора в крайнем левом положении движка переменного резистора.

Регулятор мощности укомплектован одним клеммником. Габаритные размеры (длина / ширина / высота): 23мм (50мм с ручкой) / 36мм / 25мм.
