Мини-модуль понижающего преобразователя MP2307

код: AOC709
Мини-модуль понижающего преобразователя MP2307
  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
29 грн с НДС
Оптовые цены:
от 10 шт. 26 грн
от 50 шт. 24 грн

ожидается

Сообщить
31
голосовать
  • Мини-модуль понижающего преобразователя MP2307
  • Мини-модуль понижающего преобразователя MP2307
  • Описание
  • Отзывы (17)
  • Задать вопрос

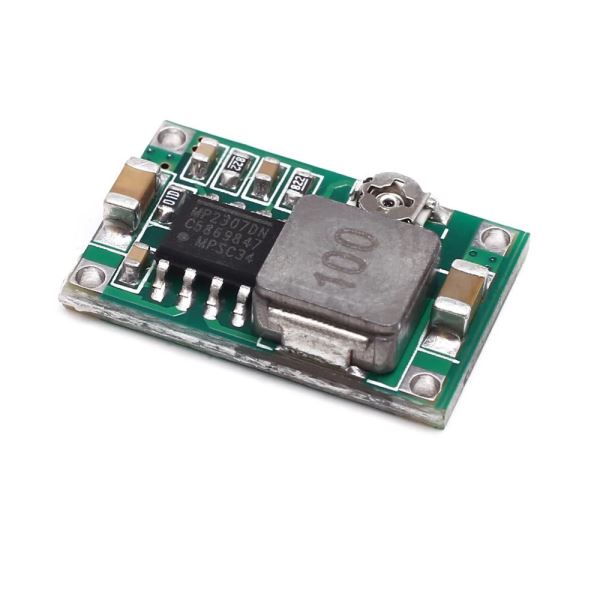

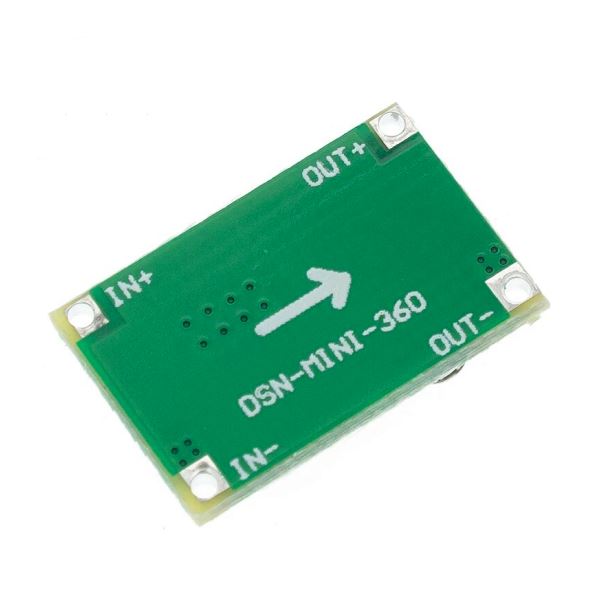

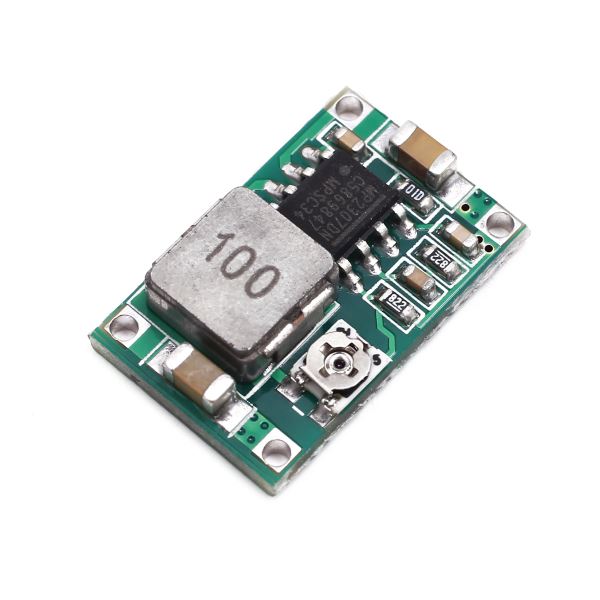

Еще один миниатюрный импульсный понижающий конвертер MINI-360 на микросхеме MP2307 с номинальным током 3А, входное напряжение 4.75 - 23В, выходное 1.0 - 20В (настраивается подстроечным резистором на плате). Компактные размеры и высокая эффективность модуля позволяют использовать его в широком диапазоне различных автономных устройств, миниробоплатформах и других diy-моделях. При длительной работе на максимальных токах следует позаботится об охлаждении модуля.

Характеристики:

  • входной диапазон напряжений: 4.75 - 23 В
  • выходной диапазон напряжений: 1.0 - 20 В
  • максимальный ток: 3.0 А (продолжительный)
  • пиковый выходной ток: 4 А (до 3 с)
  • максимальная разница напряжений: 15 В
  • эффективность (КПД): до 90% (зависит от разности между входным и выходным напряжениями)
  • пульсации на выходе: до 50 мВ
  • частота переключения: 340 КГц
  • тепловая защита: есть
  • защита от переполюсовки: нет
  • рабочий диапазон температур: -45 ~ +85 °С
  • размеры: 17 x 11 x 4 мм

Даташит MP2307

Отзывы покупателей про Мини-модуль понижающего преобразователя MP2307

Максим (13.12.2024)

Класний модуль тягне USB гірлянду на 100 адресних світлодіодів!

Ответить

Олександр (24.05.2024)

А чи можна його використовувати як підвищуючий перетвоорювач? Наприклад, 3.7 до 5

Ответить

admin (24.05.2024)

Доброго дня. Ні це понижуючий перетворювач.

Ответить

Игорь (25.09.2023)

Поставил для питания ESP8266 + ключ и индикатор.
Напряжения: 12 В -> 3,3 В. Нужное напряжение выставилось легко. Держит нормально, всё работает.

Ответить

Оніщенко Евгений (05.09.2022)

Ставил на FPV камеру нужно 4.2 в.-4.5 в.
Не греется , стабильно держит напругу (не прыгает).

Ответить

Дмитрий Полищук (02.02.2022)

В описании сказано что входящее напряжение до 23 вольт хотя в других источниках до 20.... не обратил внимание подключил 24В очень грелись один сгорел другой не успел

Ответить

Евстратов Евгений Константинови (20.12.2021)

Брал один здесь, один в другом магазине - оба нерабочие (или почти не рабочие), подключал на 12в - на холостом ходу один кушает 5 ватт и пищит, КЗ нету ни по входу ни по выходу. Другой кушает около 1 ватта (что без нагрузки, что с нагрузкой) но на выход некоторое напряжение пропускает с ужасным кпд (исходя из мощности, скажем процентов 20, точно не мерял). Подстроечник пробовал в разных положениях (двух крайних и среднем). Очень рассчитывал на этот преобразователь, т.к. нужен маленький и маломощный (надо 12в вход настроить на нагрузку около 4в 50ма)

Ответить

Сергій Журавльов (14.06.2021)

Використав два модулі. З 12 до 5, та 12 до 8. 0,25А. Суттевого нагріву не відчув. Дуже задоволений.

Ответить

Виктор (12.01.2021)

Из 4 модулей 3 хорошо греются. Палец печет. (Деталь с маркировкой 100)
И всего 1 еле-еле теплый.
Так и не понял это нормально или брак?
Какая рабочая температура у них?

Ответить

admin (13.01.2021)

Данные модули при длительном использовании греются и требуют дополнительного охлаждения.

Ответить

Виктор (13.01.2021)

Нагревается за первые 20-30 секунд.
Питаю только есп8266.

Что можете посоветовать на длительную работу?

Ответить

admin (14.01.2021)

Добрый день. Какое напряжение и сила тока вам нужно получить на выходе модуля?

Ответить

Виктор (14.01.2021)

5 вольт. 25 мА

Ответить

Сергей (15.11.2022)

На холостом ходу потребляет 0.4 Ватта и неслабо греется. Решается подпайкой конденсатора на выходе 100 мкф. Потребление на холостом падает до 0.1 Ватта и почти не греется (слегка теплый). Подпайка 200 мкф разницы не показала.
Пробовал подпаивать 50 мкф, потребление на холостом падало до 0.2 Ватта.

Ответить

Ярослав (17.05.2020)

Работает, немного пищит, пока не понял от чего зависит

Ответить

Анатолий (14.09.2020)

И как у далось устранить писк?

Ответить

Вікто (29.01.2021)

Пищить та нагрівається, згорить

Ответить
