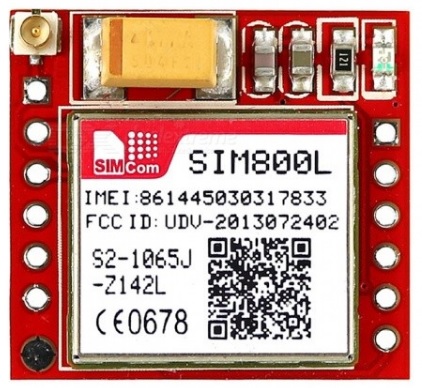

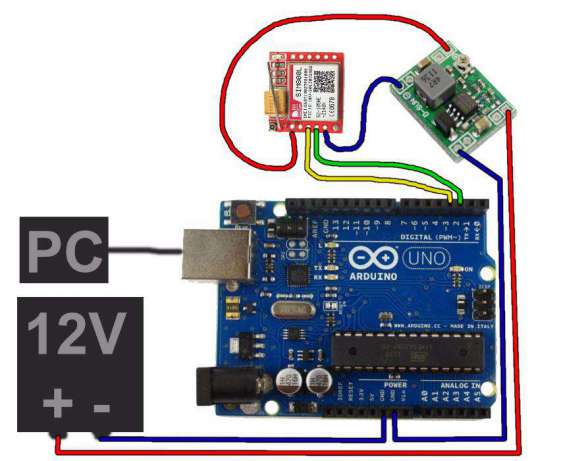

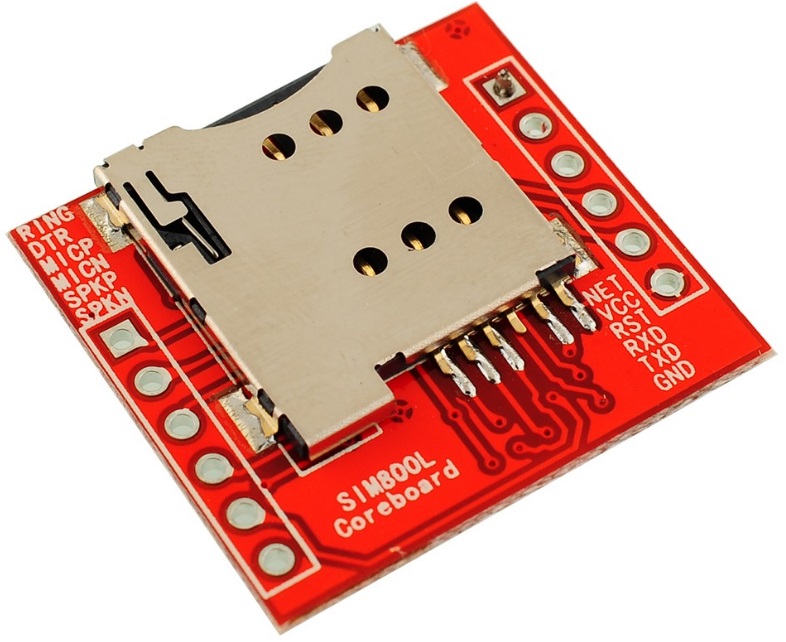

Миниатюрный модуль GSM/GPRS сотовой связи на основе компонента SIM800L, разработанного компанией SIMCom Wireless Solutions. Стандартный интерфейс управления компонента SIM800L предоставляет доступ к сервисам сетей GSM/GPRS 850/900/1800/1900МГц для отправки SMS-сообщений, звонков и обмена цифровыми данными GPRS. Комплектуется встроенной антенной, также можно подключить дополнительные антенны для улучшения качества сигнала. Компонент SIM800L имеет реализованный стек протокола TCP/IP, и состоит из микросхемы MT6260SA компании MediaTek, и микросхемы приемопередатчика RFMD RF7176. Управлять модулем можно при помощи персонального компьютера через преобразователь интерфейса USB-UART или непосредственно через UART модулем микроконтроллера самостоятельной разработки или Arduino, Raspberry Pi и аналогичными. Обращаем внимание на то, что у модуля напряжение логического высокого уровня составляет 2.8В, что требует применения преобразователя логических уровней при использовании модема с контроллером Arduino. Превышение входного напряжения интерфейса UART приведет к порче модуля SIM800! Не существует преобразователя интерфейса USB–UART c выходным напряжением 2.8 В. Существующие преобразователи имеют более высокое напряжение на выходе UART. Поэтому, между выходом преобразователя UART и входом модуля SIM800L необходимо установить резисторный делитель напряжения. Или можно использовать дополнительный модуль преобразования уровней с отдельным источником питания на 2.8 В, например такой. Для питания модуля SIM800L от внешнего источника можно использовать понижающий модуль на LM2596S. При включении модуля GSM GPRS на плате быстро мигает светодиод. При установке соединения с мобильным оператором частота мигания снижается. Если связь с мобильным оператором потеряна, то светодиод опять мигает быстро. Быстрое мигание светодиода говорит о поиске в эфире сигнала станции мобильной связи. Названия некоторых контактов и функции сигналов, линий:
Характеристики:
Пример команд отправки СМС сообщений: AT+CMGF=1 [00] OK AT+CMGS="+380938500ххх" [00] > Hello >[00] +CMGS: 37 OK Ссылки: Видео:
Отзывы покупателей про GSM модуль на SIM800L Антонюк Павло Дмитрович (03.06.2024) Підключив живлення від 18650, лед блимає раз в секунду, та на команди не реагує. Використовував подільник напруги для tx arduino-> rx sim800L, інший підключив напряму. В чому може бути проблема? ОтветитьВіктор (28.08.2023) добрий день, в мене питання/уточнення/порада. Павло (09.05.2023) Якщо при підключенніі модуль відповідає на АТ команди, але не підключається до мережі і віддає CREG 0,2 - скоріш за все (90%) проблема в живленні. Йому не хватає живлення для реєстрації в мережі. Іван (03.08.2023) спалив штуки 3, але дійшло , модем дуже чутливий до живлення та логічних рівнів, тому якщо логічна одиниця буде більше ніж 3 в, то вхідний уарт помре , на виході щось буде, але на команди буде глюк! ставимо резистивні дільники , не можна на піни подавати більше ніж живлення внутрішнього чипу, а там 2,8 . Дуже уважно вивчайте аппноути до модему, там він дуже чутливий до команд , і складається враження що глючний ! Наскоком його запустити важко , так він вже далеко від сучасності, але телеметрію передаємо по UDP зєднанню! все працює ! ОтветитьБєляєв Ярослав Андрійович (28.12.2022) Модуль приехал с вмятиной на металлической части и очень сильно потертой этикеткой. Такое ощущение, что сильно б/у. При подаче питания не произошло ровно ничего (пробовал от 3,7 до 4,2 В). Написал на почту, посоветовали кратковременно замкнуть RST на землю - не помогло. Модуль кратковременно берет 60 мА, после чего сваливается до 12 мА, светодиод не загорается. После на почту отвечать перестали. Очень жаль, что за цену в 1,5 раза выше средней по рынку получил бракованный модуль. Ответитьadmin (29.12.2022) Доброго дня. Якщо у вас виникли якісь проблеми з придбаним товаром, напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання. ОтветитьШтепан Богдан Вадимович (13.12.2022) Пробував підключити цей модуль просто до джерела живлення (без мікроконтроллера і сімкарти), але з зовнішньою антеною, щоб перевірити чи він працює. Перший раз просто підключив акамулятор 18650 на 3.6в, інший - через понижувач напруги з виходом 4в (взяв рекомендований в описі понижувач). Модуль не запрацював. Виходить купив брак. ОтветитьНиколай Александрович Дордиенко (20.04.2022) Делитель ставьте. На 2х резисторах. Или https://arduino.ua/prod557-preobrazovatel-logicheskih-yrovnei-dvynapravlennii-ot-sparkfun Сергей (01.02.2022) Как подключить конвертер логических уровней, sim800l и arduino nano? Или лучше резисторы и конденсатор? Ответитьadmin (08.02.2022) Добрый день. По нормальному нужно использовать конвертер логических уровней. ОтветитьСергей (09.02.2022) Извините, просто в этом и вопрос. Можно ли на конвертер взять 3.3 с Arduino Nano, если всё это питать от Li-Ion и повышая до 4.1 В ? Просто как все правильно подключить. Заранее спасибо ОтветитьМайстренко Виктор (18.12.2021) Хорошая штука! Позволяет по GSM каналу передавать данные ввиде звонка или смс на запрограммированные телефоны или получать команды контроллеру удаленно, на любом расстоянии, лишь бы было покрытие. Купил, пока одну единицу, в моем экземпляре есть одна особенность - после звонка или отправки смс и повторном звонке оператор сообщает что абонент не доступен. Решил это программной перезагрузкой модуля после отправки смс или завершения звонка. В остальном всё хорошо! ОтветитьИгорь (26.06.2021) Один из самых полезных но и самых опасных модулей. Пока отладиш, столько циклов включения и поиска станции ( где максимальное излучение ). Говорю о своих субъективных ощущениях. Возможно ошибаюсь, кто владееет информацией делитесь. ОтветитьДенис (11.04.2021) Проблема с модулем. Через какой то промежуток времени перестаёт работать. Светодиод не мигает. Может запуститься на следующий день. Контакты пропаены хорошо. ОтветитьBingo (16.01.2021) И ещё один момент. Замените картинку с подключением модуля к ардуине, ибо при включении по представленной схеме, модуль сгорит, о чём указано в описании, но не на картинке. Да, согласен, "учи мат.часть" и все дела, но раз уж в описании добавили, добавьте, пожалуйста и на картинке. ОтветитьBingo (13.01.2021) И ещё один момент! Ниже были вопросы по поводу симки, оператора и пополнения. У всех операторов есть специальные пакеты для всяких самостоятельных девайсов, о которых они не особо везде пишут. Например, у Киевсара есть пакет за 50грн сама карточка, а дальше по 1грн/день за 30смс, 30мин звонков и 30Мб интернета в сутки. По моему, этого более чем достаточно для большинства умных устройств. Если 30смс может где-то и не хватать, то 30Мб трафика для телеграмм-бота это выше крыши, можно поэмами обмениваться. ОтветитьBingo (13.01.2021) Кину отдельным комментом, на случай если администрации это сообщение не понравится. Bingo (13.01.2021) Модуль работает отлично, за исключением одной непонятной проблемы: при подачи питания на модуль, он никаких признаков жизни не подаёт, на АТ-команды не отвечает, труп трупом. Но если ему кратковременно замкнуть ресет на землю - стартует и работает без нареканий. Модуль запитан напрямую от банки 18650, ардуину питал и от лития и от юсб, общая земля, всё как положено. Можно, конечно, и котсылём его стартовать, дергая ресет ардуиной при старте, но хотелось бы понять в чём беда и выкинуть костыли из проекта. ОтветитьЕвгений (16.01.2020) модуль постоянно идет в перегрузку. подключен отдельно от блока питания на 3 Ампера, с общей землей и постоянно вылетает admin (29.01.2020) Возможно пробит транзистор выходного каскада - перезагрузка при попытке регистрации в сети. ОтветитьAlex (31.01.2020) Сталкивался с той-же проблемой. Модули очень требовательны к напряжению питания, Из личного опыта: Подключать только через провода нормального сечения, желательно вообще припаиваться. Использовать хороший стабилизатор. Желательна установка конденсатора на входе для компенсации просадок. А в идеале подключать согласно даташиту. ОтветитьIvan (04.12.2020) та же проблема, но как то странно с пятивольтовой логикой работает, а с делителем нет. Пытается связаться доходит ток до 100 мА и зависает диод на пару секунд и падает ток до ~20 мА и начинает моргать. Я уже и перепрошил его и феном снял добавил припоя на площадки ... таже ситуация. АТ команды ловит а связываться не хочет. Как то можно однозначно сказать работает он или нет (если спалил этот, то может новый заведется) я так понимаю там еще кроме контроллера есть еще микросхема для связи может выводы как то прозвонить? ОтветитьKolombo (04.12.2019) Поддерживает ли этот модуль USIM-карты? В частности Vodafone 4G. ОтветитьKolombo (05.12.2019) Модуль заработал с этой картой. Не знаю действительно ли это USIM или просто туфта написанная на стартовом пакете, потому что карточка отличается от старой, купленной более 10 назад только размерами. Сами контактные площадки полностью аналогичны. Правда, чтобы модуль зарегистрировался в сети, пришлось запитать его через DС-DС конвертер от компьютерного БП. При питании от аккумулятора 18650 в сети не регистрировался хотя на команды при этом отвечал. ОтветитьНико (11.10.2019) Здравствуйте, не давно купила у вас данный gsm модуль. Подключила на блок питания 12В 5А через понижающий DC-DC преобразователь (LM2596) пробовала менять напряжение от 3,7В до 4,5В. На AT команды он реагирует, видит другие сети, но не регистрирует никак в сети (постоянно мигает красный индикатор) и не видит сим карту. На команду AT+CPIN? пишет ERROR. Я пробовала менять провода питания идущие на SIM800 и конденсаторы разные ставила от 220 мкФ до 470мкФ ничего не помогло. У меня уже руки опускаются я не знаю что делать, подскажите пожалуйста что с ним может быть не так или может быть в моих действиях? Подключала его через Ардуина Нано. На одних сайтах пишут что из-за плохой пайки могут замыкать ноги выходящие из разъема для СИМ-карты. Я их прозвонила вроде как замыкания нету. Помогите пожалуйста, неужели надо новый модуль заказывать? ОтветитьVyacheslav Korotach (07.11.2019) Описываете так, как если бы симка была неправильно защелкнута в соотв. гнезде. Правильное положение симки - контактами к плате, обрезанная сторона симки вверху (снаружи). Во всяком случае это верно для сборки ESP-800L. При этом в неверном положении (срезанной стороной вниз) защелкивается также легко, как и в верном :) ОтветитьРоман (18.05.2020) Тоже покупал данный модуль у вас на сайте. Проблема - не видит СИМ. Вставлена правильно, питание соответствующее. Несколько дней попыток впустую. Ответитьadmin (02.06.2020) Добрый день. Напишите нам на почту, постараемся помочь. (укажите номер вашего заказа и описание проблемы) ОтветитьВалерия (18.06.2019) Подключаю питание (3.7В и 4.2В), никаких признаков жизни модуля.. Ответитьadmin (19.06.2019) От 4 вольт модуль должен гарантировано заработать. Проверьте не перепутали ли вы контакт VCC с NET или RST. Если не заработает, напишите, пожалуйста, нам на почту. ОтветитьВалерия (22.06.2019) Подключено все верно, иногда мигал в поиске сети ивсе, потухает и вообще не поймешь рабочий ли он Дмитрий (20.11.2020) А как вывести его из спящего состояния? У меня мигал быстро, вставил сим, он нашёл сеть. А потом светодиод не горит ни при каких обстоятельствах. Отключение питания не помагает. Питание стабильно 4в. Ответитьadmin (20.11.2020) Добрый день. Возможно дело в питании модуля, данный модуль довольно требовательный к питанию. Ответитьadmin (20.11.2020) Добрый день. Возможно дело в питании модуля, данный модуль довольно требовательный к питанию. ОтветитьAlex Kpom (12.02.2019) Максимально стабильной работы модуля удалось достичь при Милевский Геннадий (08.08.2018) Здравствуйте! Заказывал SIM800. Надеялся, что мне продадут то, что на фотографии. Прислали SIM800L с индексом S2-1065J-Z143N в место S2-105HG-Z141D! admin (08.08.2018) Здравствуйте! Вы точно у нас покупали данный товар? У нас продается SIM800L - что видно и в названии и на изображении товара. ОтветитьNotch (05.02.2019) Че к чему - не пойму. Модуль получил такой как на картине и в описании, все работает. По ходу товарищи не по адресу. Ответитьadmin (06.02.2019) Пожалуйста, пришлите нам на почту info@arduino.ua фото того, что вы получили в Вашем заказе. ОтветитьОлег (19.07.2018) Очень часто у модулей плохо пропаен держатель sim-карты или есть замыкание между пинами (остатки олова). ОтветитьВиталий М. (05.06.2018) Заказл 3 модуля, все отлично работают. Для правильной работы нужно: иван (13.05.2018) Бесполезная вещь ... судя по коментам покупать симкомовские модули не стоит - много брака, в ттом что заказал у вас постоянно пытается найти сеть и и csq -то 23-24 то 0 ... потерял уйму времени - единственный положительный момент изучил команды ОтветитьМихаил Черепенников (23.04.2018) К сайту претензий никаких, работают отлично, быстро, спасибо. В вот модуль приехал ко мне без признаков жизни, ни индикации лампочки, ни потреблений тока, полный ноль, наверное брак. ОтветитьАндрій (06.04.2018) на днях побачив в неті як за допомогою цього модуля роблять GSM сигналізацію вирішив сам попробувати . admin (10.04.2018) Рекомендованное питание модуля 4В с током до 2А. Преобразователи логических уровней обязательны. ОтветитьВалерий (15.03.2018) Здравствуйте, когда-то купил(где-то с полгода назад) у вас данный gsm модуль, сейчас решил применить его в действии, все подключил, на AT команды реагирует, видит даже другие сети но не регистрирует в сети сим карту и постоянно мигает красный индикатор. Подскажите пожалуйста что ему можно сделать, перерыл весть интернет и перепробовал все. Буду благодарен) ОтветитьМарко (08.12.2017) Дуже радий, що є такий магазин, як ваш!!! все оперативно дуже оперативно! Всім рекомендую! scaari (30.03.2018) Просто, припаяйте проводками нужный вам светодиод на место встроенного. ОтветитьРоман (05.12.2017) Купил второй модуль - оказался бракованный. Первый модуль быстро мигает 5 секунд и далее начинает мигать редко - АТ команды отрабатывают на ура. Второй модуль в той же схеме мигает пять секунд далее делает паузу и снова мигает - и так в цикле. Варианты с разными источниками питания и конденсатором не дали положительного результата. Андрей (14.11.2017) Отличный модуль, быстро доставили, всё работает! Анатолій (11.10.2017) Купив 2 модулі, запускаються без проблем, на AT-відповідають. Та в мережі не реєструються (Світлодіод швидко моргає). Мобільні оператори бачить, та на на АТ команду Владимир (12.10.2017) Анатолій, у мене така ж проблема, з трьох модулів до оператора підключився лише один. Підлючатися від повинен автоматично, через секунд 5-10 після подачі на нього живлення і в термінал повинен дати відповідь: Villi (01.12.2017) Как минимум порастягивайте антенну (пружинку) - мне помогло. А лучше купите внешнюю антенну - у неё усиление лучше!...это распространенная проблема ОтветитьВладимир (01.10.2017) Ребят, всем добрый вечер! Eugen (23.09.2017) Замучился с этим модулем. Подскажите, пожалуйста, хороший удобный терминал для работы с ним под Win7(64), поделитесь ссылкой. Совершить звонок и ответить на входящий получается. А вот отправить смс по приведённому в описании примеру - никак. ОтветитьЮрий (17.08.2017) Подскажите что делать, модуль SIM800L не хочет выдавать данные и принимать. Посмотрел осциллографом, когда должны идти данные - очень слабое от 2,8v до 2,6v подёргивание линии TXD. Питание - 4,2 Вольта. Светодиод на плате мигает, когда звоню с мобильного на модуль - RNG "падает в ноль". ОтветитьОлег (15.08.2017) Проблема с перезагрузкой как и у Igor. Пробовал от разных БП ( от 3.7в до 4.2в) и телефонного аккумулятора, если при регистрации ток превысил 120 мА. сразу перезагрузка. У Вас техподдержка есть? ОтветитьPenumbra (01.08.2017) Скажите, а где можно на этот модуль прошивку взять? на сайте производителя только 1308B09SIM800L16 и 1308B04SIM800L16 по 16 мегабайтную флеш, в данном модуле 24Мб и эти прошивки не встают.. У меня после грозы слетела прошивка- модуль перестал соединятся с оператором. на AT+COPS? выдает COPS: 0 Сергей (17.07.2017) Получил SIM 800 как всегда быстро надежно приятно, но припаял питание - 4.0V, антенну вставил карточку а он подлый даже светодиодом не заморгал, пригляделся - светодиод запаян пионером Петей кривувато и неаккуратненько. Короче модуль не работает ! Что делать? ОтветитьIgor (03.07.2017) Вот у меня вопрос, он запускается, находит сеть и тут же сваливается в перезагрузку, напряжение 4 вольта, подключал через регулируемый БП. В чем может быть подвох? ОтветитьAdmin (05.07.2017) Еще попробуйте добавить в цепь питания конденсатор 1000мкФ*6В на стороне ближе к модулю. ОтветитьIhor (09.07.2017) Благодарю, за совет! Все заработало, правда после того как я напряжение питания поднял до 5 вольт :) Модуль немного греется, но в моем проекте он все равно большую часть времени он будет обесточен :) Ответитьadmin (10.07.2017) Обратите внимание на то, что при напряжении питания модуля выше 4,2В он сообщает о превышении максимального напряжения питания и прекращает работу. Ответитьscaari (30.03.2018) Этот модуль очень капризный по питанию. Некоторые заводятся только с 4.2V ОтветитьАнатолий (30.05.2017) Хочу поблагодарить работников этого сайта за то, что даже мелкие компоненты на небольшие суммы отправляются быстро, четко и оперативно! Спасибо, это очень приятно! ОтветитьИгорь (06.02.2017) А переменный преобразователь напряжения для этого модуля есть в наличии? ОтветитьНаписать отзыв: Есть вопросы по "GSM модуль на SIM800L" ? Также рекомендуем ознакомиться:
