Описание
Отзывы (32)
Задать вопрос

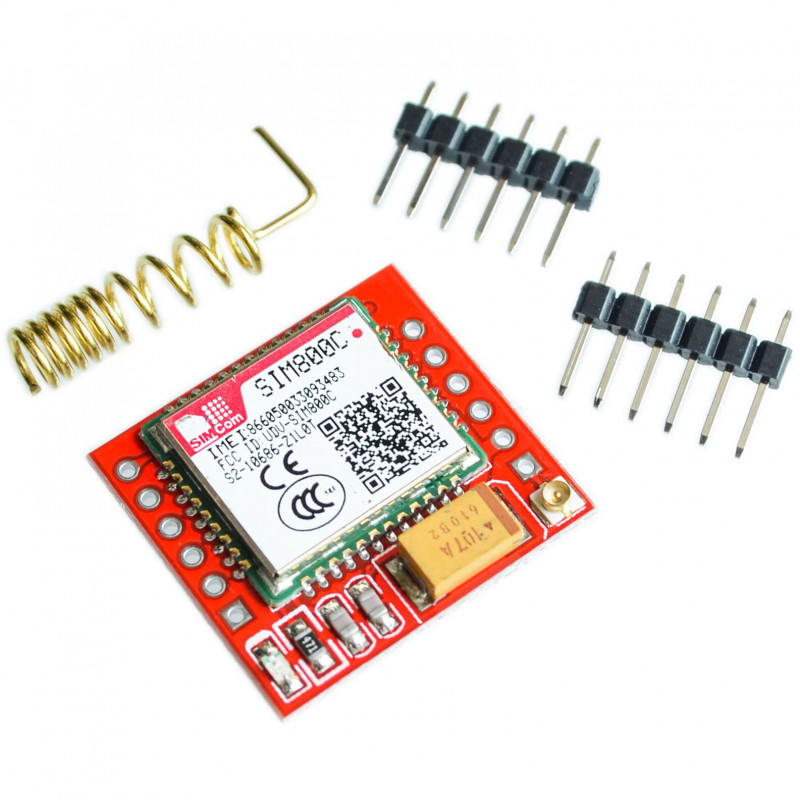

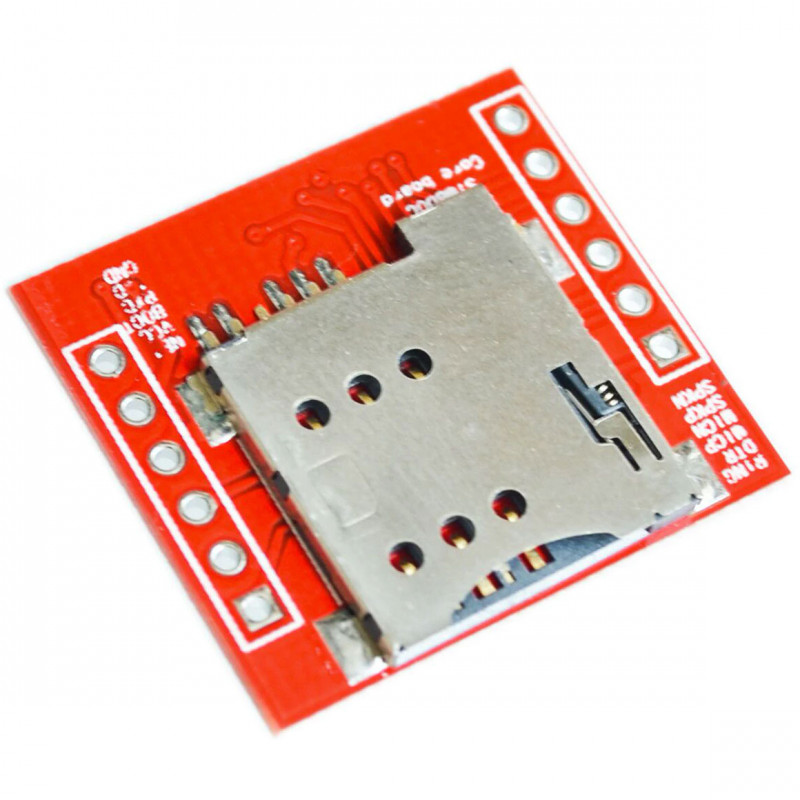

Миниатюрный модуль GSM/GPRS сотовой связи – это полнофункциональный четырехдиапазонный (Quad-Band) GSM/GPRS модуль с поддержкой интерфейса Bluetooth 3.0. Стандартный интерфейс управления модуля SIM800C предоставляет доступ к сервисам сетей GSM/GPRS 850/900/1800/1900МГц для осуществления голосовых вызовов, отправки/приема SMS сообщений, обмена цифровыми и факсимильными данными.
Низкое энергопотребление, малый размер, наличие Bluetooth и солидный перечень дополнительных нестандартных функций позволяют реализовать интересные прикладные М2М решения.
Для включения GSM модуля необходимо на пару секунд подтянуть к GND пин "BOOT" или подать на него низкий логический уровень. Выключается модуль таким же образом.
Характеристики:
Работа в сетях: 850/900/1800/1900 МГц
Класс GPRS B multi-slot 12/10
Соответствие GSM phase 2/2+
– Класс 4 (2 Вт @ 850/900 МГц)
– Класс 1 (1 Вт @ 1800/1900 МГц)
Bluetooth: 3.0
Размеры чипа: 15.7 x 17.6 x 2.3 мм
Управление AT командами (3GPP TS 27.007,27.005 и проприетарные АТ команды)
Диапазон питающего напряжения: 3.4 ... 4.4 В
Низкое энергопотребление
Рабочий диапазон температур: -40 ... 85 град.С
Пакетная передача данных GPRS
Поддержка PBCCH
12-й класс GPRS: до 85.6 кбит/сек (скачивание/выгрузка)
Отзывы покупателей про GSM-модуль SIM800C с антенной
Сергей (12.01.2023)
Добрый день. Приобрел 10 таких устройств. Из них 6 при включении(подаче и отключении земли на boot) выдают в порт текст(что все с ним впорядке) и при выключении выдают "normal power down" - но не реагируют на команды. 4 модема ничего не выдают в порт при включении/выключении но на команды реагируют нормально. Что интересно - те что ведут себя странно были в антистатических зип- пакетах, а те что ведут нормально - в запаянных пакетах. Подозреваю что они рабочие, но какая то другая партия и что-то с ними надо другое сделать, не то что с обычными.
+CPIN: NOT INSERTED
Текст этот смог прочитать только на скорости 115200. И не всегда все символы отображает верно
По инструкции - такое пишет если выключено auto-bauding. +CPIN: NOT INSERTED - это не вставлена карточка. На восприятие команд это не влияет. С карточкой пишет что карточка вставлена, готов к звонкам и смс. Но команды так же не воспринимает. С завода должно быть включено auto-bauding, вот это вот всё при старте писать не должен и частота подстраиваться если передать несколько раз AT. Можно включить auto-bauding командой AT+IPR=0 переданной на нужной частоте, но на 115200 тоже он на команды не реагирует.
На утилиту прошивки не реагирует. Ни по UART ни по USB. Даже просто ввести модем в режим прошивки путём подачи байта 0xB5 в течении 100мс при загрузке(как в даташите про апгрейд) не получается - модем не отвечает байтом 0х5b. Ничего не отвечает. В терминале только его приветствие при загрузке и всё. Таких у меня 6 модемов. Мне ещё надо 20.(всего сейчас заказ на 30 устройств) После этого будет заказ ещё на 176. Но я не хочу пока заказывать чтоб не получить опять такие же. Помогите разобраться.
Добрый день. Если у вас возникают проблемы с купленным вами товаром, вы можете написать нам на почту письмо с указанием проблемы. Мы с вами свяжемся и постараемся помочь.
Может кто-то, пожалуйста, уточнить как ориентироваться по светодиоду в каком состоянии находится модуль? Подтянув к GND пин "BOOT" на пару секунд, индикатор на модеме мерцает 4-6 раза с интервалом 1 раз/1 сек, и перестаёт мерцать. Могут быть проблемы с подачей питания на модуль? Питаю модуль от 18650 напрямую
Запитывал модуль от лабораторного 5A блока питания. Тоже вырубалось после 4-5 морганий. Причём только с симкой, без симки работало без вопросов.
Посмотрел осциллографом напряжение на пинах борды - в момент повисания напряжение резко проседает до 3.3v, после чего, видимо, срабатывает brownout детектор, и сбрасывает систему. Выброс был короче 100 микросекунд, так что длинные провода до питания могут срабатывать как индуктивнось, не позволяя выгрести больший ток в импульсе.
Припаял электролит 470 uF прямо на пины борды - всё вылечилось.
Модуль версии SIM800 R14.18 куплен 20.06.18. В прошивке найден нюанс:
Если использовать память для хранения SMS только в самом модуле, т.е. режим "ME", то индекс первого сообщения будет 11, хотя AT+CPMS будет возвращать 1,50,1,50,1,50. Т.е. сообщение то одно, но его индекс не 1 а 11. Поэтому, брать из CPMS количество и делая декремент вычитывать сообщения, не получится.
Можно делать +10 к количеству из CPMS-а, но тогда либо максимальное количество сообщений, либо максимальный индекс будут не 50.
При остальных режимах памяти логика нумерации и максимального количества совпадает.
Аудиофайлы формата .amr сбросил на модуль SIM800C через блютуз с телефона.
При приеме аудиофайла через блютуз, на модуль подать команду
AT+BTOPPACPT=1 - разрешаем прием файла
появится ответ
OK
+BTUPPPUSH: 1 - файл принят.
Воспроизведение файлов:
AT+CREC=4,"C:UserBtReceived 23.amr",1,95,1
BtReceived - папка, в которую записались файлы переданные через блютуз;
023.amr - аудиофайл;
1 - воспроизвести в сторону абонента, с которым идет разговор (если 0 - воспроизвести на динамик);
95 - уровень громкости воспоизведения;
1 - воспроизводить непрерывно (если одноразовое воспроизведение, то можно без этого параметра);
AT+CREC=5 - остановить воспроизведение, если задано непрерывное воспроизведение.
Только не разобрался, сколько на модуле имеется свободной памяти.
P.S.
Besides of all profiles, there have four basic ones, they are GAP/SDAP/SPP/GOEP Profile.The profiles supported by SIM800 series exclude SIM800C are SPP, OPP, HSP/HFP, A2DP, AVRCP, PBAP. SIM800C only supports SPP, OPP and HFP/HSP(part function) profiles.SIM800 series exclude SIM800C act as bluetooth earphone and smartphone. SIM800C only acts as Bluetooth earphone.
Модуль нашел сеть только после того, как припаял провода питания непосредственно к плате. При подключении аккумулятора питания обычными перемычками модуль, при вставленной карточке, постоянно перезагружался.
Тестировал функции блютуз. Подключился к блютуз колонкам, но звук не передается. Пока разбираюсь.
Со старым телефоном Нокиа соединился, воспроизводит аудиофайлы с телефона на динамике модуля. Модуль 800C поддерживает не все протоколы блютуз.
Пока не выяснил, разведена ли на модуле антенна блютуз или надо припаять непосредственно к контакту модуля? Подойдет ли спиральная антенна, которая идет в комплекте, если GSM антенна будет внешняя.
Блютуз связь на маленьком расстоянии и при неподвижных устройствах. Если перемещаешь телефон, появляются помехи.
Модуль 800С на стандартной прошивке.
Хочу написать гневный отзыв.
Первый модуль наверное спалил, купил второй. Подключил, а он не жужжит, не подает никаких признаков жизни, два часа медитировал над ним. Потом присмотреся, а на нем не пропаяны шесть контактов от самого модуля (который под железной крышкой) к плате.
Пропаял - все заработало
Модуль норм. Разработку вел с карточкой от Лайфа, все работало. Но потом купил Киевстар и он меня порадовал. Все новые симки Киевстара (даже с тарифа "Датчик") выдают при включении меню "розваги" и тд. И модуль к этому меню небезразличен, он перестает принимать входящие вызовы выдает ошибку. Приэтом сам звонить и отправлять смс может. РЕШЕНИЕ: Вставляем карточку в телефон и пытаемся отключить это меню (выходит не с первого раза). Нужно выбрать "не показывать" в самом меню. Потом перегрузите телефон и еще раз проверте, но и это не гарантия что на модуле меню не выскочит. Я проделывал процедуру разов 5 и тогда только все заработало.
