Звуковой модуль MP3/WAV Gravity UART DFR0534 от DFRobot

код: AOC607

Дополнительные категории товара: Audio, звук, голос, mp3
DFRobot
  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
325 грн

в наличии



Купить в один клик

4
голосовать
Нашли дешевле?
  • Звуковой модуль MP3/WAV Gravity UART DFR0534 от DFRobot
  • Звуковой модуль MP3/WAV Gravity UART DFR0534 от DFRobot
  • Звуковой модуль MP3/WAV Gravity UART DFR0534 от DFRobot
  • Звуковой модуль MP3/WAV Gravity UART DFR0534 от DFRobot
  • Описание
  • Отзывы (7)
  • Задать вопрос

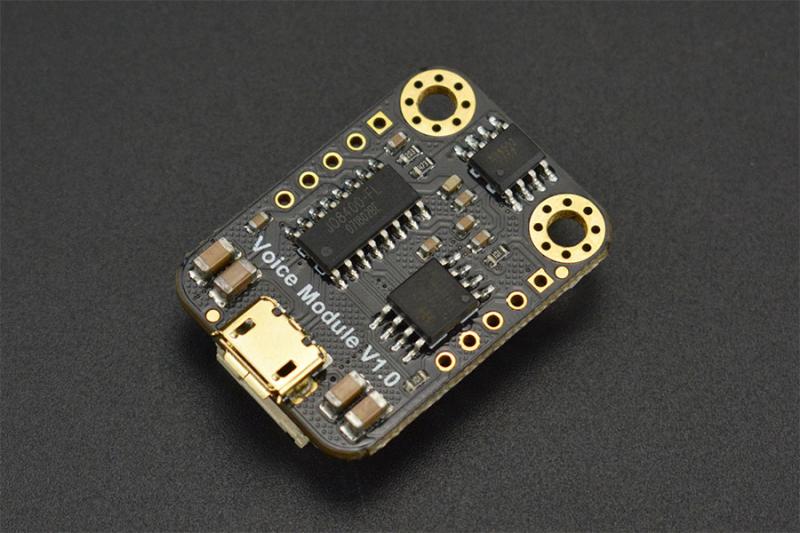

Вы всегда чувствуете, что работа Вашей Arduino конструкции скучна, не привлекательна или не имеет жизненной силы? Этот новый голосовой модуль Gravity MP3, созданный компанией DFRobot, может решить эту проблему.

Код производителя: DFR0534

Этот модуль может хранить 8 МБ аудиофайлов, что означает, что он может хранить более 200 аудио по вашему выбору, поддерживает форматы MP3 и WAV. Его метод хранения так же прост, как обычный USB-накопитель, а аудио файлы могут быть обновлены в любое время. Модуль использует DF-Gravity. Он имеет возможность воспроизводить указанный звук, воспроизводить непрерывно и регулировать громкость. Он подходит для всех видов проектов, связанных со звуком или голосом, таких как интеллектуальный автомобиль, метеорологические станции, интеллектуальные домашние устройства, навигационная система, платёжные терминалы, мониторинг охранных систем, машинная аудионавигация и т. д.

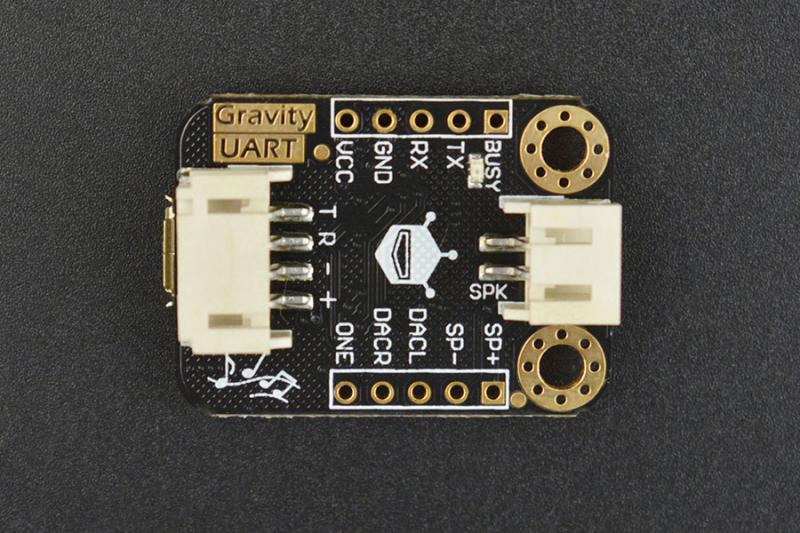

Расположение и назначение выводов:

Номер Назначение вывода Обозначение вывода на плате
1 Выход UART TX
2 Вход UART RX
3 Общий -
4 Напряжение питания +
5 Общий GND
6 Напряжение питания VCC
7 Сигнал занятости ("1" при воспроизведении) BUSY
8 Выход подключения динамика SP+
9 Выход подключения динамика SP-
10 Линейный выход ЦАП левого канала DACL
11 Линейный выход ЦАП правого канала DACR
12 Однопроводный интерфейс управления ONE
13 USB интерфейс подключения к компьютеру MicroUSB

Вариант подключения:

Характеристики:

  • Рабочее напряжение: от 3,3 В до 5 В
  • Интерфейс: UART
  • Поддержка звуковых форматов: MP3, WAV с аппаратным декодированием
  • Поддерживаемая частота дискретизации: 8 / 11,025 / 12/16 / 22.05 / 24/32 / 44.1 / 48 кГц
  • Поддержка имитации диска SPIFLASH
  • Регулировка громкости: 30 уровней регулировки громкости

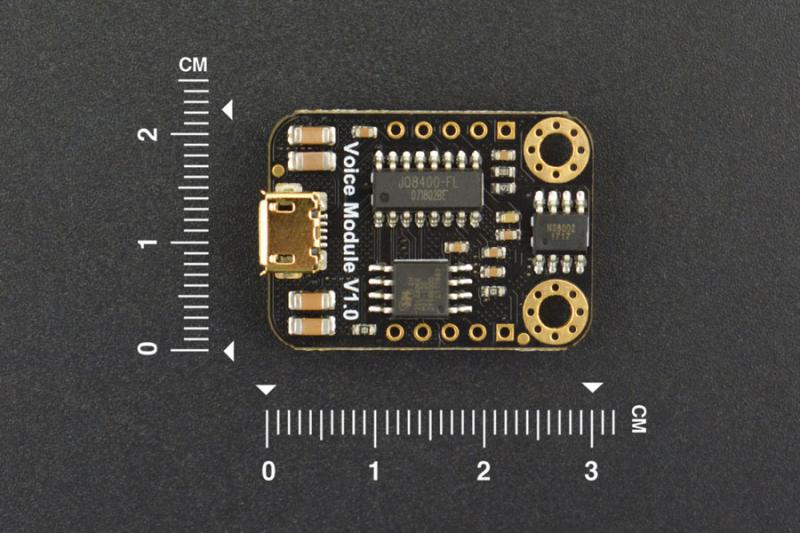

  • Размер: 22x30мм

Ссылки:

Отзывы покупателей про Звуковой модуль MP3/WAV Gravity UART DFR0534 от DFRobot

nen777w (10.04.2020)

Документация на модуль крайне скудна.
Пример из example говорит что:
play(0x01);//Play the specified audio:0x01-file0001
void play(unsigned char Track)
{
unsigned char play[6] = {0xAA,0x07,0x02,0x00,Track,Track+0xB3};
Serial1.write(play,6);
}

Должен проиграть 1-й файл, т.е. файл 01.mp3 на самом деле проиграется 08.mp3
play(2) - проиграет 1-й файл
play(8) - проиграет 7-й файл

Во общем модуль живет своей жизнью.

Ответить

nen777w (18.04.2020)

Поправочка.
Модуль ЖИЛ своей жизню так как имена файлов не имеют никакого значения. Есть рекомендация что бы они были пронумерованы 01.mp3/wav 02.mp3/wav 03.mp3/wav...
Но если будут присутсвовать еще какие то, пусть даже в подкаталогах, то модуль пронумерует их по своему усмотрению. (Что было в моем случае)
Во общем что бы номера совпадали с ожижаемыми нужно что бы ничего лишнего на флешке не было.

Ответить

Онуфрий (12.02.2020)

Модуль имеет восемь мегабайт памяти, форматированной как FAT. Максимальная скорость чтения 5,8 кб/с; записи 2,4 кб/с. Из "коробки" в модуль записаны шестнадцать файлов: восемь звуков нот в формате .mp3 от До первой октавы до До второй октавы; и восемь прочих различных звуков в формате .wav.
Имена файлов для модуля особого значения не имеют, всем найденным файлам и папкам, в алфавитном порядке, присваивается условный номер, по которому и происходит обращение. Условный номер передаётся в виде двухбайтового шестнадцатеричного числа, т.е. файл 09.mp3 имеет номер 0х00 0х09, а файл 10.mp3 - 0х00 0х0А соответственно.
Все команды начинаются с 0хАА и заканчиваются байтом контрольной суммы CRC8.
Модуль не сообщает об ошибочной команде, он её просто игнорирует.
Модуль обладает тридцатью уровнями громкости, т.е. максимальное значение 0х1Е

Ответить

Алексей (26.04.2019)

Риcкнул таки купить этот модуль , дошло быстро , за что отдельное спасибо . Но к сожалению для моих задач он не подошел по причине медленной работы. Как и модуль MP3 Shield от Spurkfun по той же причине. Задача была воспроизводить один единственный семпл ( звук бас барабана ) при срабатывании триггера. Закинул в цикл loop одну единственную команду play(01) из примера на офф.сайте которая посылается через хардварный uart . без пауз и семпл проигрывается примерно два раза в секунду т.е. с паузой около 250 мс . Мне же необходимо , чтобы минимальная пауза между проигрыванием семпла была максимум 12,5 мс а то и меньше ( т.е. длительность 16й ноты в темпе 300 ударов в минуту ) . Остается смотреть в сторону ардуин на ARM с I2S интерфейсом или малину . Это так для информации , может кто-то еще задался целью сделать дешевый семплер на базе подобных модулей .

Ответить

Гончаров Вячеслав (25.02.2019)

Отличный модуль. На мой взгляд, лучший из предлагаемых сегодня.

Ответить

Алексей (29.12.2018)

Здравствуйте. Нигде не могу найти характеристики битности аудио которое он воспроизводит. Частота дискретизации есть ,а вот разрешение ЦАП нет . У меня задача проигрывать семпл бас-бочки при поступлении сигнала с датчика ( простыми словами хочу сделать семплер для электронных барабанов ) , но с качеством CD т.е. 44,1 кГц и 16 бит. Приобрел Arduino Due , она с этой задачей справляется отлично , но там ЦАП 12битный . Хотелось бы по этому модулю узнать точнее ;) Он бы идеально подошел для этой задачи т.к. городить конструкцию с SD карты и кучи всего прочего ради вопроизведения одного секундного семпла как "с пушки по воробъям" )

Ответить

admin (31.12.2018)

К сожалению такой информации у нас нет, но, как правило, подобные декодеры изготавливаются с 16-битным ЦАП.

Ответить
