Модуль SX1268 LoRa для Raspberry Pi с рабочей частотой 433 МГц от Waveshare

код: DPC391

Дополнительные категории товара: Периферия, расширения  |  Радиомодули
Waveshare
  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

Теги: LoRa

969 грн

ожидается

Сообщить
1
голосовать
  • Модуль SX1268 LoRa для Raspberry Pi с рабочей частотой 433 МГц от Waveshare
  • Модуль SX1268 LoRa для Raspberry Pi с рабочей частотой 433 МГц от Waveshare
  • Модуль SX1268 LoRa для Raspberry Pi с рабочей частотой 433 МГц от Waveshare
  • Модуль SX1268 LoRa для Raspberry Pi с рабочей частотой 433 МГц от Waveshare
  • Описание
  • Отзывы (6)
  • Задать вопрос

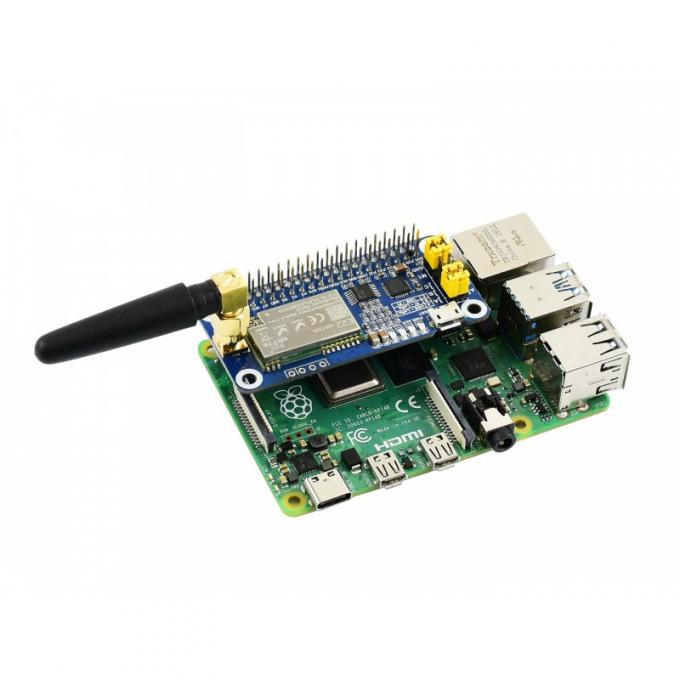

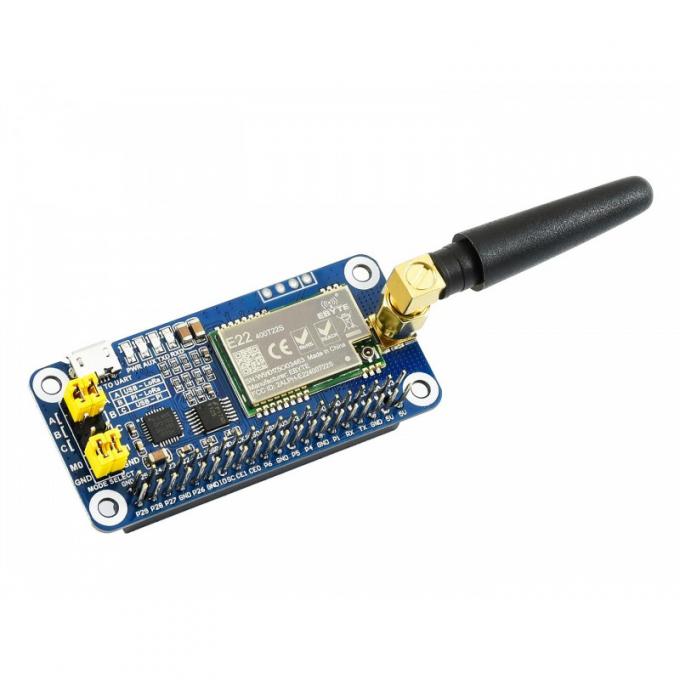

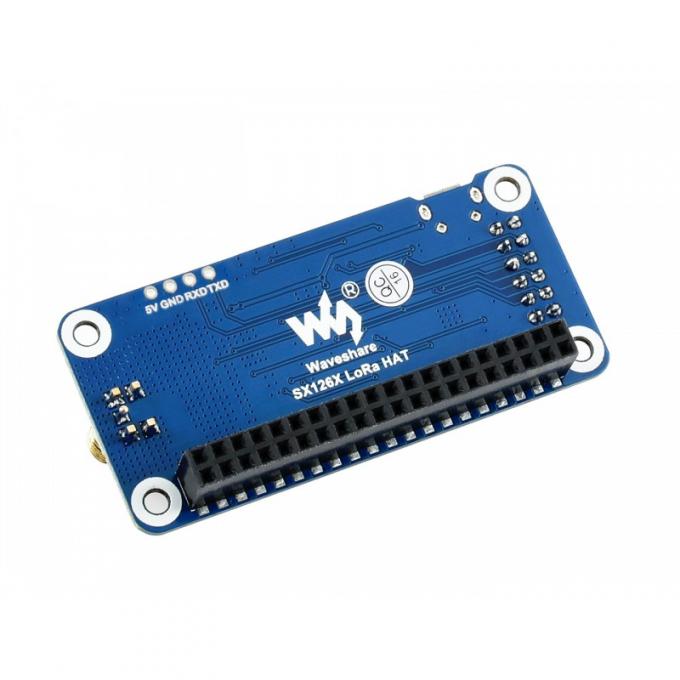

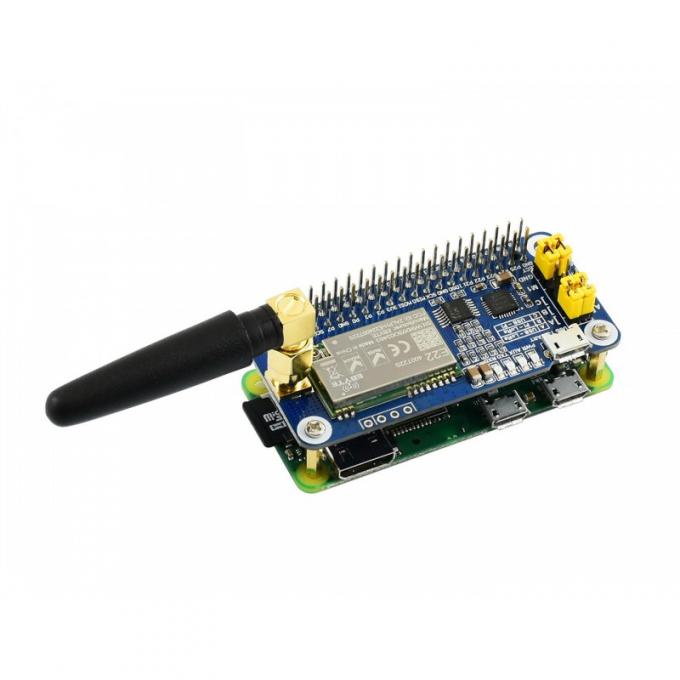

Модуль Raspberry Pi LoRa HAT на базе SX1268, работающий на частоте 433 МГц и позволяет передавать данные до 5 км через последовательный порт. Благодаря использованию технологии модуляции с расширенным спектром LoRa нового поколения максимальная дальность связи модуля составляет 5 км а также поддерживается автоматическое повторение передачи данных при возникновении ошибок передачи. Другие функции включают Wake on Radio, беспроводную конфигурацию, определение несущей, ключ связи и так далее. По сравнению с обычными модулями LoRa, SX1268 LoRa HAT обеспечивает большую дальность связи, более высокую скорость, низкое потребление, лучшую безопасность и защиту от помех. Он подходит для различных приложений, таких как промышленное управление оборудованием, умный дом, сбор данных и т. д.

Код производителя: 16804, SX1268 433M LoRa HAT

Особенности:

  • Стандартный разъём Raspberry Pi 40PIN GPIO, поддерживает платы серии Raspberry Pi
  • Встроенный преобразователь USB TO UART CP2102 для последовательной отладки
  • Интерфейс управления UART, для подключения хост-плат, таких как Arduino / STM32
  • 4-е светодиодных индикатора для контроля состояние модуля
  • Технология модуляции с расширенным спектром LoRa, до 84 доступных каналов сигнала, большая дальность связи, повышенная устойчивость к помехам
  • Автоматическое многоуровневое повторение передачи, подходит для сверхдальней связи, позволяет использовать несколько сетей в одном регионе
  • Функции низкого энергопотребления, такие как глубокий сон и пробуждение по радио, идеально подходят для приложений с питанием от батареи
  • Настраиваемый закрытый ключ связи значительно повышает безопасность пользовательских данных
  • Поддерживает LBT, отслеживая шум канала сигнала перед передачей, значительно улучшает коэффициент успешности в экстремальных условиях
  • Поддерживает интенсивность сигнала RSSI, для оценки качества сигнала, настройки сети
  • Поддерживает настройку параметров беспроводной сети, отправляя пакет беспроводной команды / данных, удаленно настраивая или получая параметр модуля
  • Поддержка фиксированной передачи, широковещательной передачи, мониторинга канала сигнала
  • Поставляется с ресурсами для разработки и руководством (примеры для Raspberry Pi / STM32)

Сравнительные характеристики:

SX1268 470M LORA HAT SX1268 433M LORA HAT SX1262 868M LORA HAT SX1262 915M LORA HAT
RF модуль SX1268 SX1262
Диапазон частот 410,125 ~ 493,125 МГц 850,125 ~ 930,125 МГц
Антенна Антенна 470 МГц (2 дБи) Антенна 433 МГц (2 дБи) Антенна 868 МГц (2 дБи) Антенна 915 МГц (2 дБи)
Скорость радио 0,3 кбит / с ~ 62,5 кбит / с (программируется)
Мощность передачи 22,0 дБм (программируется 10/13/17/22 дБм)
Чувствительность приёмника -147 дБм (скорость радиосвязи 2,4 кбит / с)
Потребляемая мощность Ток передачи: 110 мА (переходное потребление)
Ток приема: 11 мА Ток
сна: 2 мА (программное отключение модуля LoRa)
Ток передачи: 133 мА (переходное потребление)
Ток приема: 11 мА Ток
сна: 2 мА (программное отключение модуля LoRa)
Интерфейс связи UART (уровень TTL)
Скорость передачи данных 1200 бит / с ~ 115200 бит / с (9600 бит / с по умолчанию)
Длина пакета 240 байт (программируется 32/64/128/240 байт)
Внутренний кэш данных 1000 байт
Экспериментальное расстояние связи 5 км (состояние: безоблачный день, отсутствие помех, высота над уровнем моря 2,5 м, усиление антенны 5 дБи, скорость радиосвязи 2,4 кбит/с)
Источник питания 5 В
Уровень логики 3.3В / 5В
Рабочая Температура -40 ~ 85С
Приложения умный дом, промышленные датчики, автоматизация зданий, интеллектуальные счетчики и другие приложения IoT

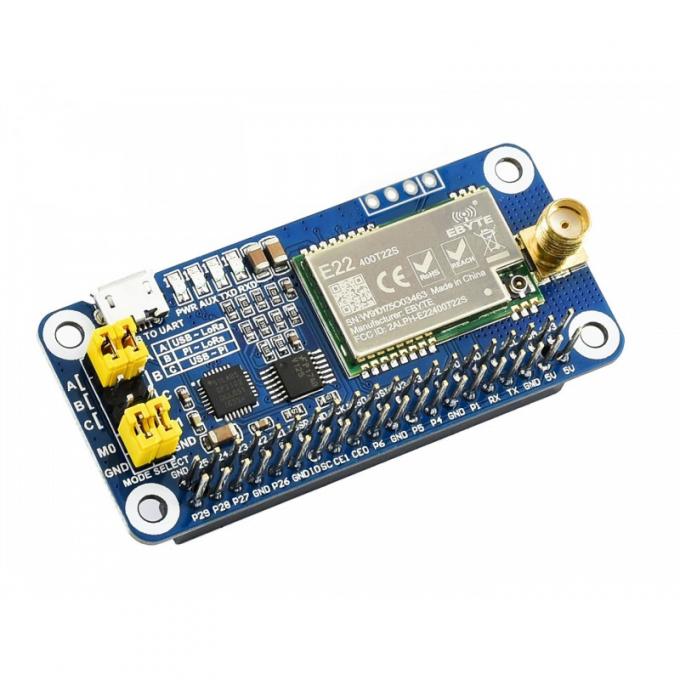

Расположение и назначение компонентов платы:

  1. SX1268 LoRa модуль
  2. 74HC125V: преобразователь уровня напряжения
  3. CP2102: конвертер USB TO UART
  4. Разъем Raspberry Pi GPIO: для соединения с Raspberry Pi
  5. Micro USB разъём USB TO UART порта
  6. Площадки UART для подключения хост-плат, таких как STM32 / Arduino
  7. SMA антенный разъем
  8. Разъем антенны IPEX
  9. Индикаторы:
    • RXD / TXD: индикатор UART RX / TX
    • AUX: вспомогательный индикатор
    • PWR: индикатор питания
  10. UART выбор перемычек
    • A: управление модулем LoRa через USB TO UART
    • B: управление модулем LoRa через Raspberry Pi
    • C: доступ к Raspberry Pi через USB TO UART
  11. Перемычки выбора режима LoRa
    • замкнут M0, замкнут M1: режим передачи
    • замкнут M0, разомкнут M1: режим конфигурации
    • разомкнут M0, замкнут M1: режим WOR
    • разомкнут M0, разомкнут M1: режим глубокого сна

Габаритные размеры:

Состав набора:

  1. Плата SX1268 433M LoRa HAT x1
  2. Кабель USB type A plug to micro x1
  3. Антенна 433MHz x1
  4. Крепеж для установки х1

Ссылки:

Отзывы покупателей про Модуль SX1268 LoRa для Raspberry Pi с рабочей частотой 433 МГц от Waveshare

Денис (19.02.2024)

На замітку тим, хто захоче з''єднати ций модуль з іншою моделлю. Наприклад, з Pico-LoRa-SX1262. Нічого не вийде. Дані модулі працюють лише з такими самими. По факту вони не пітримують протокол LoRa, а лише FSK зв''язок. Таким чином зробити "міст" Raspberry Pi з цим модулем + Pi Pico у якості віддаленого клієнта не вийде.

Ответить

admin (22.02.2024)

Доброго дня. Ці модулі сумісні частково. Дуже важливо враховувати настройку кожного модуля це перше. Друге це те що багато бібліотек не підтримують їх сумісність. Тому треба або писати свою бібліотеку, або шукати робочу.

Ответить

Денис (22.02.2024)

Ні. Ось відповідь - The problem is with the eByte module on the RPi shield. What module are you using on the other end? The same? Or something else? If it''s the same, it should work. But if you are using a non-eByte, regular LoRa module, like an SX1276 or SX1262 attached to an ESP32, forget about it, it won''t work. It turns out that the "managed" eByte modules, with a -T- in their name, don''t do LoRa, really, but FSK/OOK. So if you are trying to communicate between a RPi shield and a regular LoRa module, you will grow old before it works.
Якщо у вас працює - прошу лінк на гітхаб. ))
Я не кажу що товар не якісний. Я знайшов йому "роботу". Але модулі Т а не S це не LoRa у звичному сенсі. Цу FSK подовжувач UART

Ответить

admin (22.02.2024)

[Introduction]:E22-400T22S is a wireless serial port module (UART) based on SEMTECH''s SX1268 RF chip. It has multiple transmission modes, working in the 410.125MHz~493.125MHz, (default 433.125MHz), LoRa spread spectrum technology, TTL level output, compatible with 3.3V and 5V IO port voltage.

Ответить

Ориховский Дмитрий Дмитриевич (13.10.2021)

Есть библиотека для подключения плат Arduino?

Ответить

admin (13.10.2021)

Так как модуль для Raspberry Pi nj в наличии есть библиотеки для Raspberry. Возможно что существуют и для Arduino но у нас такой информации нет.
.

Ответить
