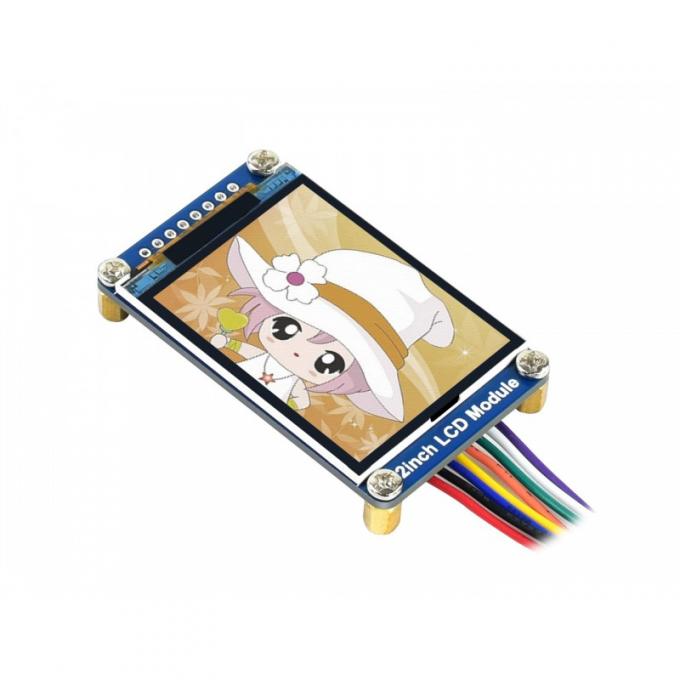

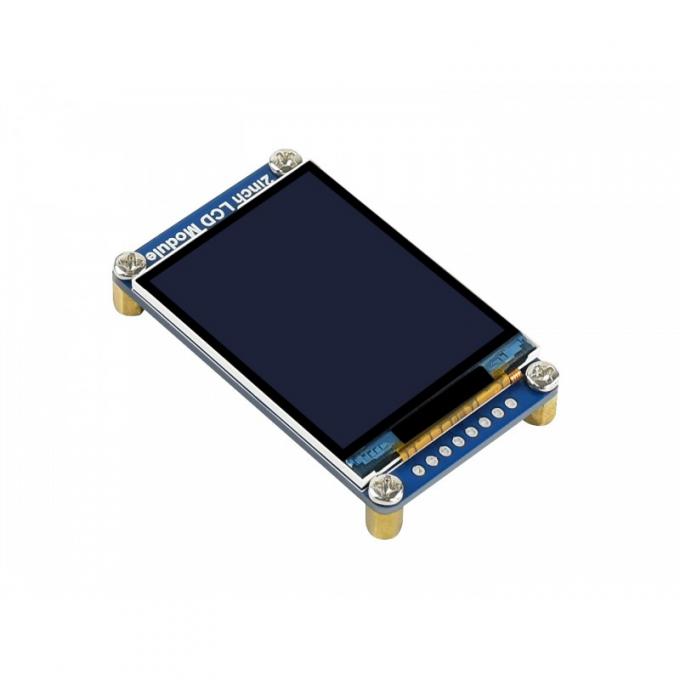

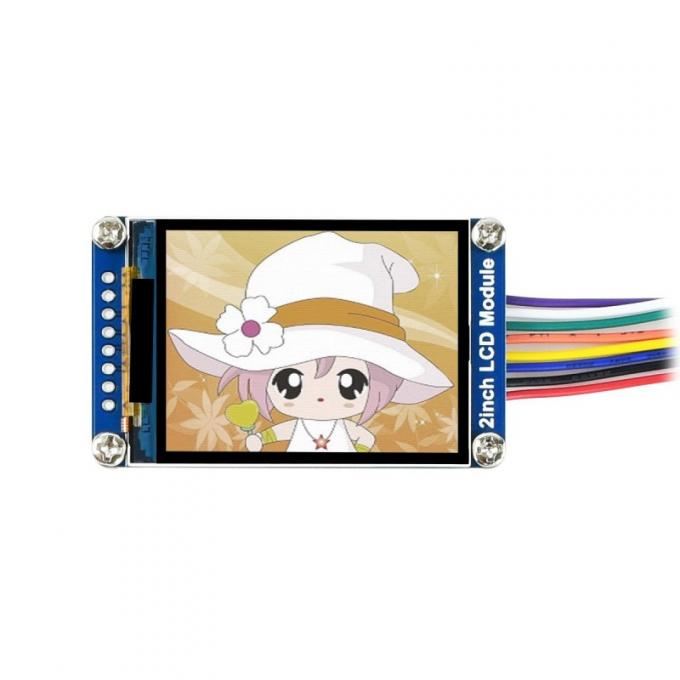

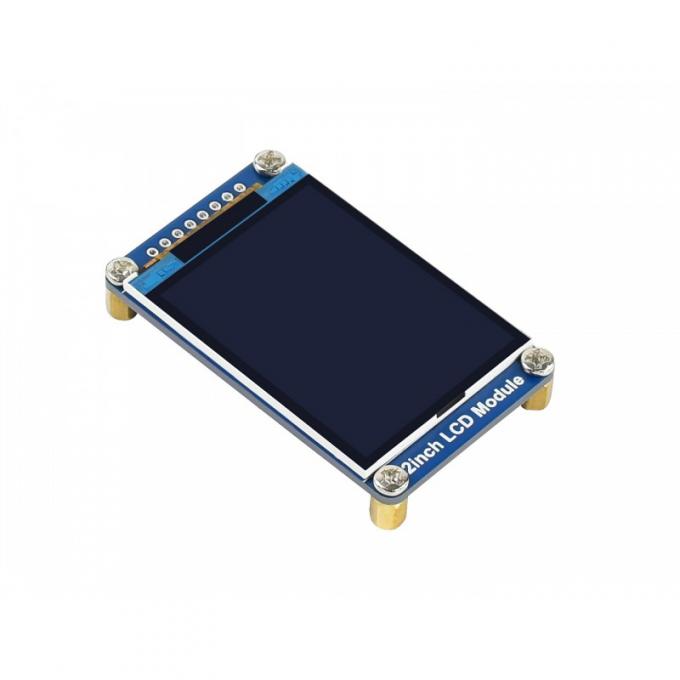

2.0" 240x320 TFT LCD SPI модуль от Waveshare

Craig Barnes (08.07.2024)

I have it working no problems at 3.3v with a Teensy 4.1 controlling it.

Дмитро (24.01.2024)

Замовив, отримав, підключив "як в книжці пише" і вже хотів робити повернення) Не працював - були різні полоси і інші графічні дефекти... Та вирішив спробувати підключити до 5v замість 3.3v - все працює!!

Данішевський Михайло Григорович (02.10.2022)

Хороший дисплей, особливо порадували кути огляду. Спочатку не міг розібратися як підключити. згодом знайшов що DIN-MOSI, CLK-MCK, DS-AD,

Anton (03.06.2022)

Давно лежал дисплей, вот дошли руки проверить с Ардуино Уно

Работает от 5В, важно напряжение питания должно совпадать с напряжением логических сигналов. Т.е. если питаем от +5В то и уровни сигналов должны быть 5В. Если подключить VCC на 3,3В и напрямую на выводы DO ардуино, то не будет работать.

Для проверки лучше использовать библиотеки Adafruit_GFX, Adafruit_ST7789, возможно понадобиться доставить Adafruit_BusIO.
Для примера Adafruit ST7735 and ST7789 Library - graphicstest_st7789 нужно подключать вывыdоды дисплея к следующим пинам Arduino Uno:

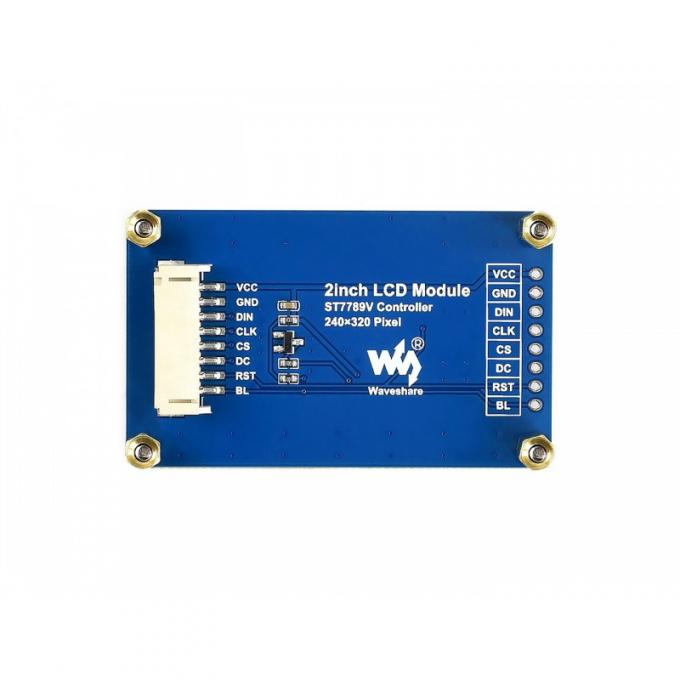

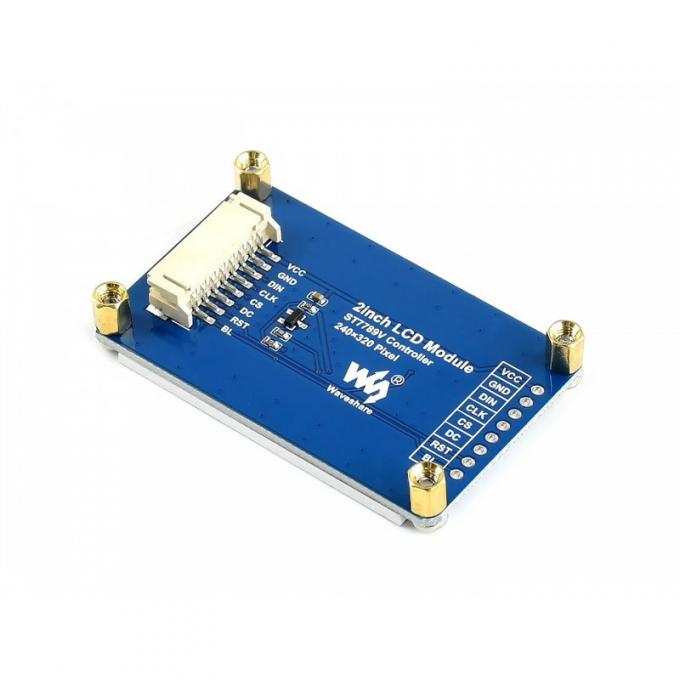

VCC - VCC+5V
GND - GND
DIN - D11
CLK - D13
CS - D10
RST - D9
DC - D8
BL - back light,подсветка.
Если не подключать BL вовсе или на логическую 1 - то подсветка будет светить. На логический 0, гаснет. Можно подключить на вывод ардуино поддерживающий ШИМ-PWM (например D6), то можно регулировать яркость подсветки при помощи функции AnalogWrite.

В примере graphicstest нужно раскомментировать строку относящиеся к дисплею 2" ST7789
tft.init(240, 320); // Init ST7789 320x240

Про команды библиотеки Adafruit_GFX полезно почитать
http://robocontroller.ru/news/opisanie_biblioteki_adafruit_gfx_dlja_arduino/2015-04-26-56
Про киррилические символы для Adafruit_GFX гуглите функцию utf8rus.

Цвета дисплея яркие, контрастнё1ые, красивые, углы обзора большие.

Михайло (05.04.2022)

Вагаюся щодо придбання данного дисплею, на сторінці товару тут та у виробника вказано що дисплей має 262к кольорів (18біт), але на вікі виробника сказано що дисплей використовую схему RGB565 замість RGB666 (обидва підтримуються драйвером ST7789) що відповідає 65к кольорів (16біт), тому якось не дуже зрозуміло скільеи кольорів в дійсності?

lexx (07.09.2021)

на сайте производителя
https://www.waveshare.com/wiki/2inch_LCD_Module
написано:
Specifications
Operating voltage: 3.3V/5V
Interface: SPI
LCD type: IPS
.....
И схема подключения к Arduino без согласователей и на +5 VCC. Пожалуйста, измените описание на Вашем сайте.

lexx (07.09.2021)

в вике написано что питание 3.3V/5V
у Вас на сайте 3.3V - кому верить ?
Дело не столько в питании сколько в необходимости согласования уровней. Пожалуйста прокомментируйте.

Sam (02.04.2021)

Подскажите пожалуйста размер самого дисплея, рабочей области. Спасибо.

Михаил (01.11.2020)

В один прекрасный день (через 8-9 месяцев эксплуатации) дисплей начал зависать. Не отрисовывал картинку до конца. Модуль нужен был срочно, но в магазине его не оказалось. Нашел на Али сам дисплей (не модуль), стоимость с доставкой 4,55 американских гривен)).
Прод прислал модель BL206L-1S1, по выводам он такой же. Перепаял и все снова заработало.

Михаил (31.01.2020)

Это мой первый дисплей, как и первый проект на arduino.
Использовал фирменную библиотеку с Вики странички производителя. Мне кажется он медленно прорисовывает. Порыл в нете, вроде бы есть побыстрее библиотеки. Буду пробовать.
