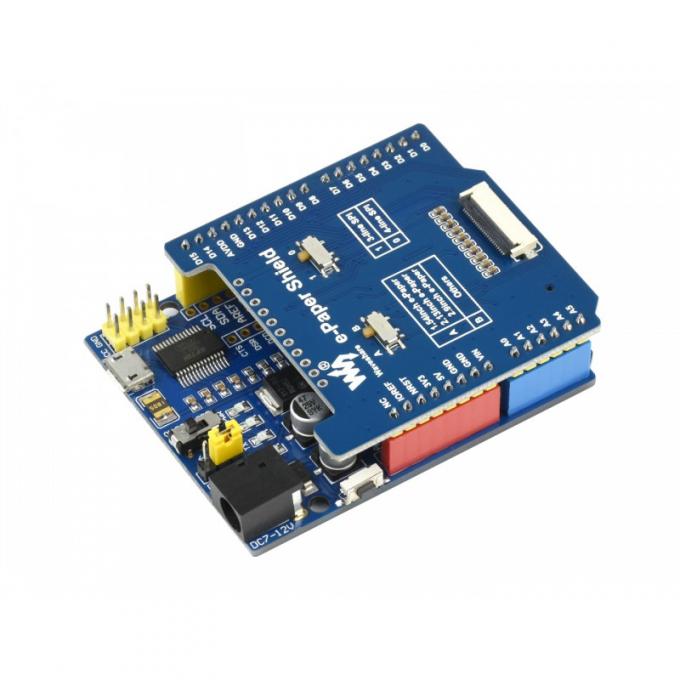

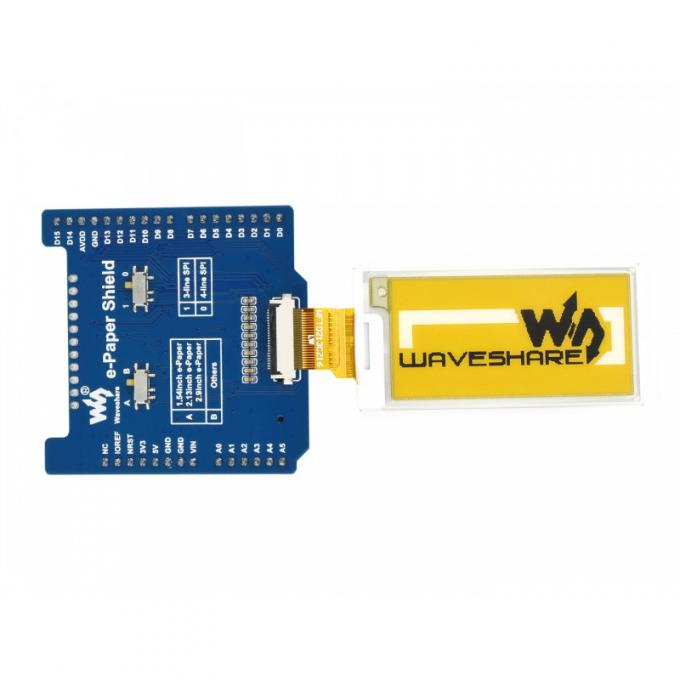

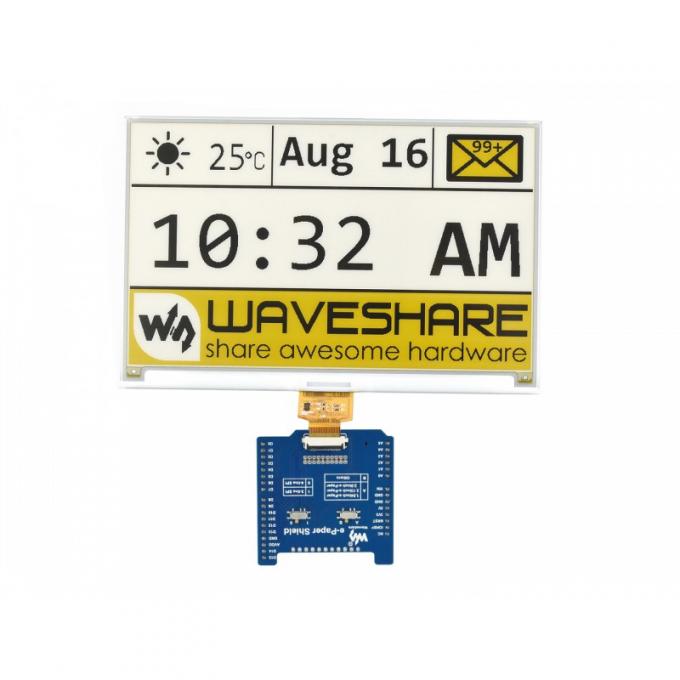

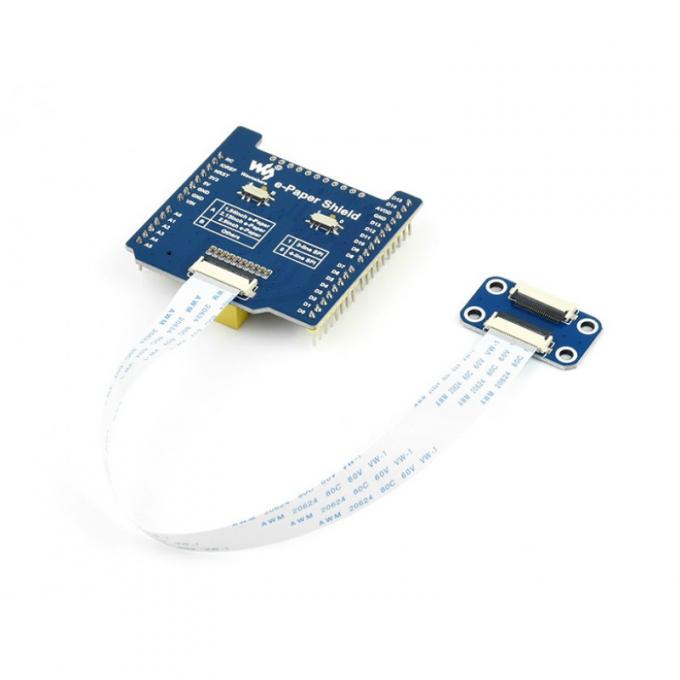

Универсальный Arduino шилд Waveshare e-Paper Shield для подключения панелей e-Paper raw применяется для подключения дисплейных панелей с интерфейсом SPI от Waveshare. Содержит все необходимые компоненты и не требует дополнительных устройств и переходников. Шилд можно использовать как с контроллерами Arduino так и с контроллерами, имеющими на борту Arduino-совместимый разъём (NUCLEO). На плате шилда установлены преобразователи уровней и дополнительная оперативная память для хранения образов, загружаемых в панель.
Шилд полностью готов к использованию. Единственное что требуется - переключить переключатели в заввисимости от размера подключенной панели и количества выводов используемого интерфейса. Переключения нужно производить ПЕРЕД первым включением питания. Полное описание и примеры программ размещены по ссылке в конце описания товара.
Ключевые особенности:
Стандартное подключение к контроллерам Arduino, совместимое с хост-платами, такими как UNO, Leonardo, NUCLEO, XNUCLEO
Встроенный преобразователь напряжения, совместимый с микроконтроллерами 3.3 В / 5 В
Встроенная дополнительная оперативная память 23LC1024
Слот Micro SD для хранения изображений
Зарезервированный интерфейс управления для связи с другими платами управления
Примеры и рекомендации для разработки и руководства для использования (примеры для Arduino / STM32)
Сигнал
Вывод Arduino
Назначение
VCC
5V
Напряжение питания 5В
GND
GND
Общий провод
SCK
SCK
Вход тактового сигнала SPI
MOSI
MOSI
Ввод данных SPI
MISO
MISO
Вывод данных SPI
EPD_CS
D10
Выбор чипа e-Paper
EPD_DC
D9
Сигнал Данные/команда e-Paper
EPD_RST
D8
Сброс e-Paper
EPD_BUSY
D7
Сигнал занятости e-Paper
SD_CS
D6
Сигнал выбора SD-карты
SPIRAM_CS
D5
Сигнал выбора SPI RAM
Характеристики:
Рабочее напряжение: 3,3 В / 5 В
Интерфейс: 3-проводной SPI, 4-проводной SPI (по умолчанию)
