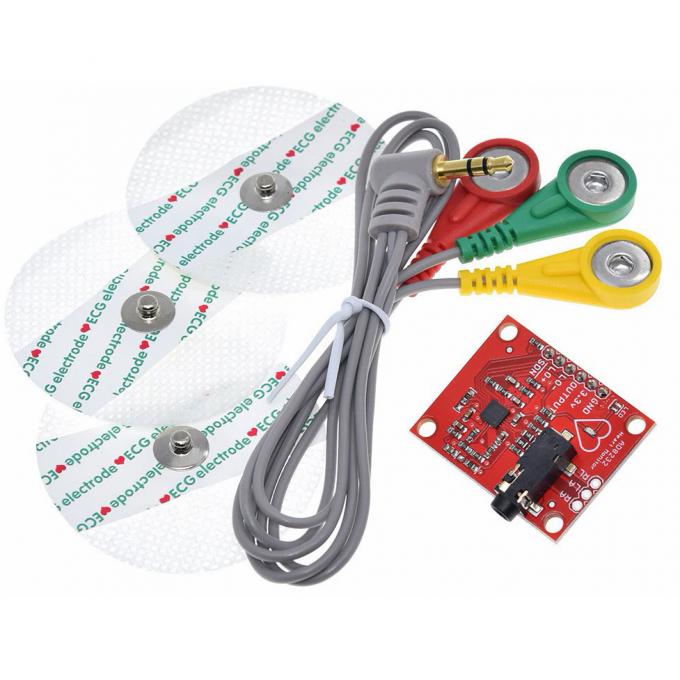

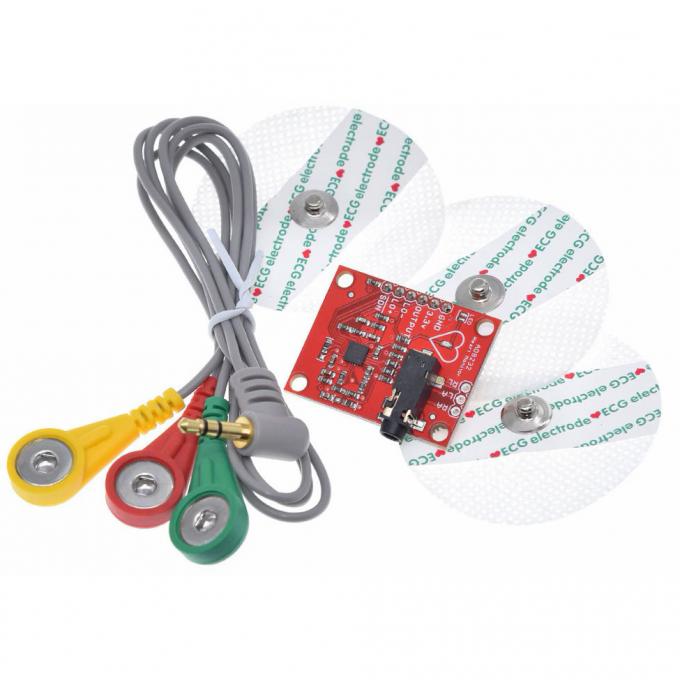

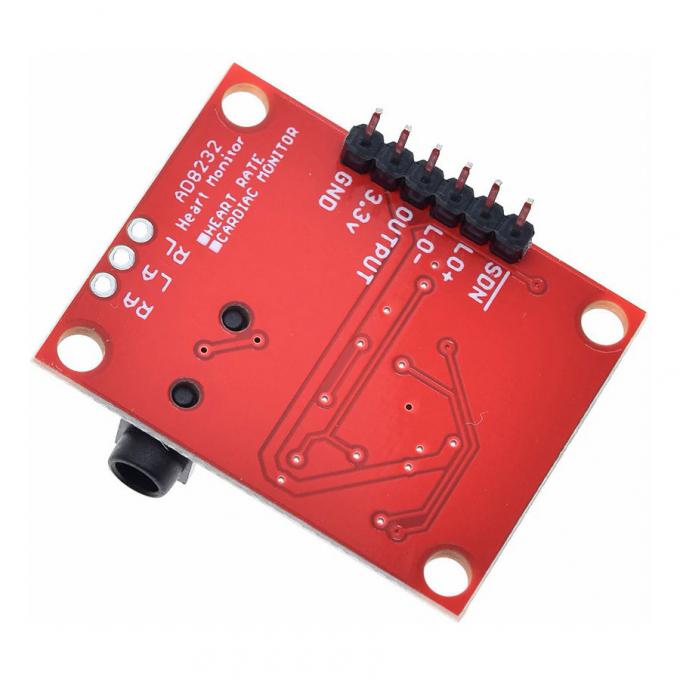

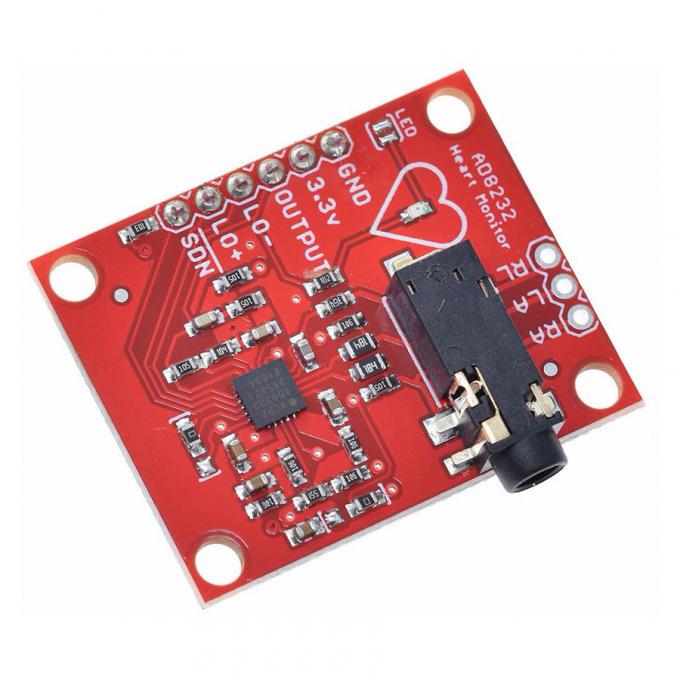

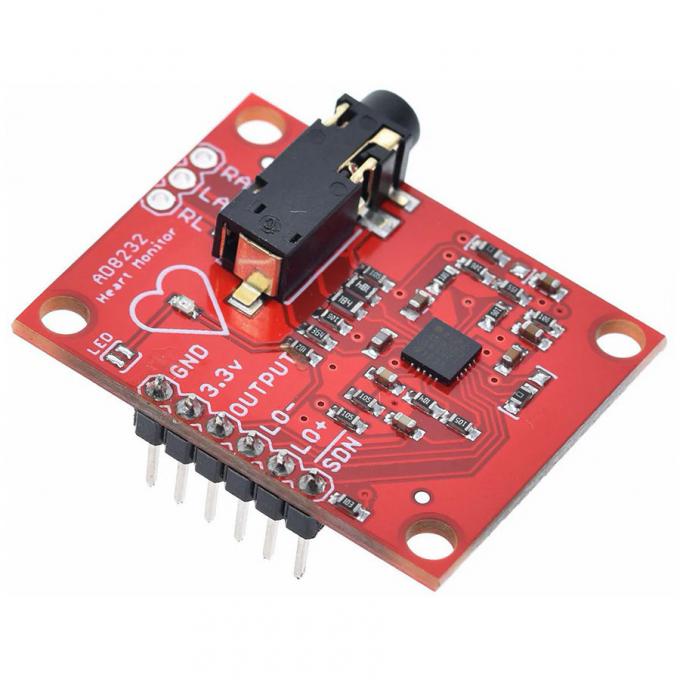

Модуль AD8232 для ЭКГ

код: DAT316

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

298 грн

в наличии

Купить в один клик

	1
	голосовать

Нашли дешевле?

Описание
Отзывы (5)
Задать вопрос

AD8232 - модуль разработаный для измерения импульсов электрической активности сердца. Данная активность обозначается сокращением ЭКГ или электрокардиограмма. Электрокардиография используется для диагностики различных заболеваний сердца.

Полученные данные можно представить в виде аналоговых показаний. Сигналы подобного рода имеют довольно большой уровень шума, данная плата способствует получению более чистого сигнала. На плате имеется светодиод, способный мигать в такт сердечного ритма.

Данный модуль не следует рассматривать, как основу для профессионального медицинского оборудования !!!

Характеристики:

Низкое потребление тока: 170 мкА
Напряжение питание: однополярное от 2 до 3,5 В
Rail to Rail выходной сигнал
Количество электродов: 2 или 3
Количество отведений ЭКГ: 1
Встроенный фильтр ВЧ помех
2-полюсный фильтр высоких частот
3-полюсный фильтр низких частот
Коэффициент ослабления синфазного сигнала: 80 дБ
Детектор контакта электродов
Выходной сигнал: аналоговый

Подключение к Arduino:

Вывод модуля	Функция	Вывод Arduino
GND	Общий	GND
3.3В	Питание	3.3В
OUTPUT	Выходной сигнал	A0
LO-	Leads-off Detect -	11
LO+	Leads-off Detect +	10
SDN	Shutdown	не используется

Принципиальная схема:

Структурная схема и распиновка:

Размеры модуля:

Отзывы покупателей про Модуль AD8232 для ЭКГ

Богдан (29.02.2024)

нормальної роботи як в прикладах не зміг добитись, замовив дві плати, з обома проблема.

Ответить

admin (29.02.2024)

Доброго дня. Якщо у вас виникли якісь проблеми з платою, напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання.

Ответить

Tech01 (24.09.2023)

Прикольна штука, і справді міряє ЕКГ

Ответить

Григорій (19.09.2023)

Плата у мене запрацювала нормально лише коли рукою тримати землю. Ані конфігурації електродів, ані якість їх контакту не дозволяла отримати нормальний сигнал. А як рукою мацаєш мінус живлення - все малюється.

Ответить

Потапенко Виктор (22.10.2020)

Товар доставлен быстро.
Проверил- работает.

Ответить
