Мощный понижающий преобразователь 3.3В 15А Pololu D24V150F3

Этот синхронный стабилизатор преобразует входное напряжение до 40 В и эффективно снижает его до 3,3 В с максимальным выходным током около 15 А. Типичная эффективность от 80% до 95% наряду с его высокими возможностями тока делают этот регулятор отличным решением для питания мощных низковольтных нагрузок. Регулятор имеет защиту от обратного напряжения и выходной сигнал, который указывает на то, что регулятор не может адекватно поддерживать выходное напряжение.

Код производителя: 2880

Использование регулятора D24V150F3

Подключение:

Эти регуляторы имеют шесть контактов подключения: входное напряжение (VIN), выходное напряжение (VOUT), сигнал включения (EN), состояние входного напряжения (PG), режим работы (MOD) и заземление (GND).

Входное напряжение: VIN питает регулятор. Входное напряжение между 4,5 В и 40 В, но для версий стабилизатора, которые имеют выходное напряжение выше 4,5 В, эффективным нижним пределом VIN является напряжение VOUT плюс напряжение падения на стабилизаторе, которое изменяется примерно линейно в зависимости от нагрузки (см. Ниже график падения напряжения в зависимости от нагрузки).

Выходное напряжение: VOUT является фиксированным и зависит от версии стабилизатора: версия D24V150F3 имеет выходное напряжение 3,3 В, версия D24V150F5 - 5 В, версия D24V150F6 - 6 В, версия D24V150F7 - 7,5 В, версия D24V150F9 - 9 В, а версия D24V150F12 - 12 В.

Вход управления преобразователем: EN подтянут внутри преобразователя к напряжению высокого уровня (до 5 В) что включает регулятор по умолчанию. Контакт EN можно перевести в низкий уровень (менее 1 В) чтобы отключить выход преобразователя и привести плату в состояние низкого энергопотребления. В режиме покоя ток потребления обусловлен токами подтягивающих резисторов и составляет примерно от 5 мкА до 10 мкА на вольт на входе VIN. Чтобы вывести плату из этого состояния с низким энергопотреблением на контакт EN следует подать напряжение выше 2 В. Если эта функция не нужна, можно оставить контакт EN отключенным.

Индикация состояния выходного напряжения «Power Good»: Выходной сигнал PG представляет собой выход с открытым стоком, который опускается ниже 1В, когда выходное напряжение регулятора падает ниже 85% от номинального напряжения. Этот сигнал так же активен когда вывод включения находится на низком уровне или выходное напряжение поднимается выше примерно 115% от номинального. В противном случае контакт PG является высокоимпедансным, поэтому для использования этого контакта требуется внешний подтягивающий резистор.

Управление режимом работы: Входной сигнал MOD подтянут внутри преобразователя к земле что выбирает фиксированную частоту работы по умолчанию. Этот контакт может быть приведен в высокий уровень (выше 2 В, но не более 5 В) чтобы изменить режим работы с фиксированной частотой для уменьшения тока покоя (и, следовательно, для повышения эффективности) при слаботочных нагрузках (порядка нескольких миллиампер). Эта функция пониженного энергопотребления доступна когда входное напряжение значительно выше выходного напряжения.

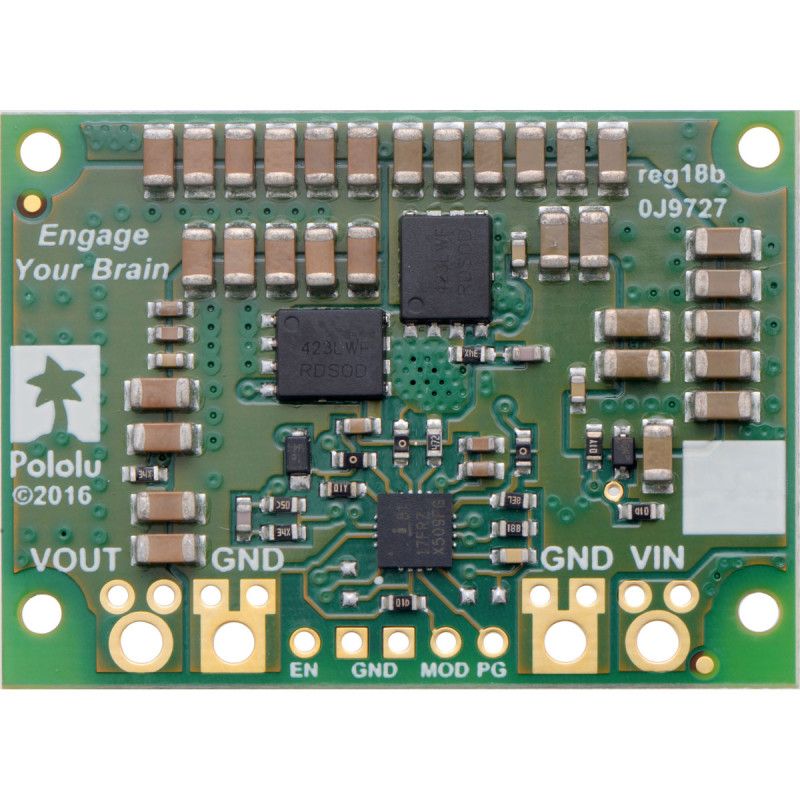

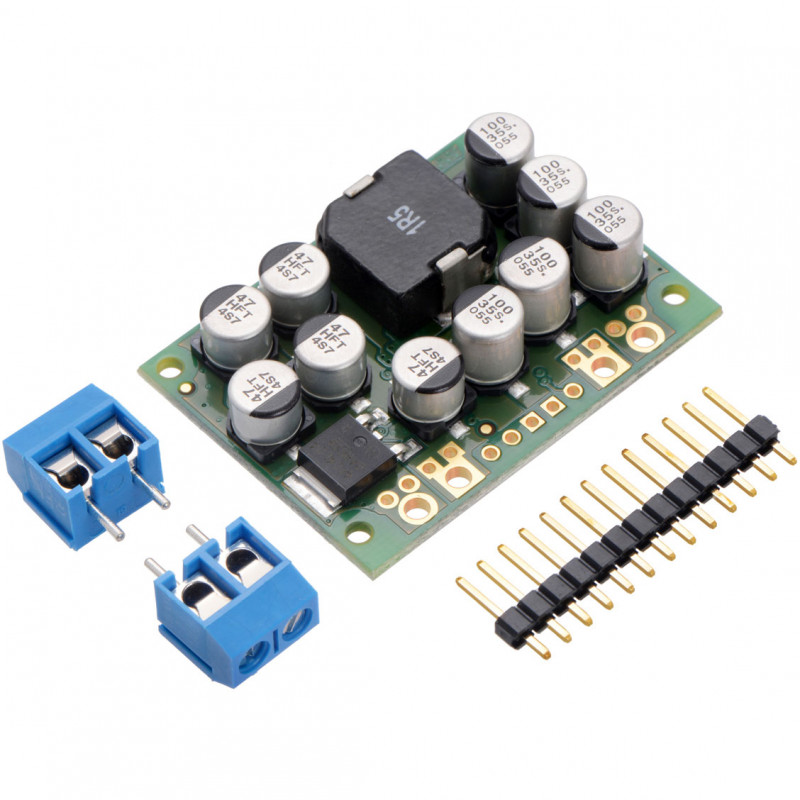

Соединения маркируются на тыльной стороне печатной платы. Так же плата имеет несколько вариантов исполнения электрических соединений. Три набора меньших отверстий расположены с интервалом 0,1 дюйма для совместимости с макетными платами без пайки, разъемами и другими схемами прототипирования, которые используют сетку с шагом 0,1 дюйма; Вы можете припаять полоски контактов 13×1 в эти малые отверстия. Кроме того, Вы можете припаять входящие в комплект 2-контактные клеммные колодки с шагом 5 мм к двум парам больших отверстий. Для максимально компактной установки можно припаять провода непосредственно к плате.

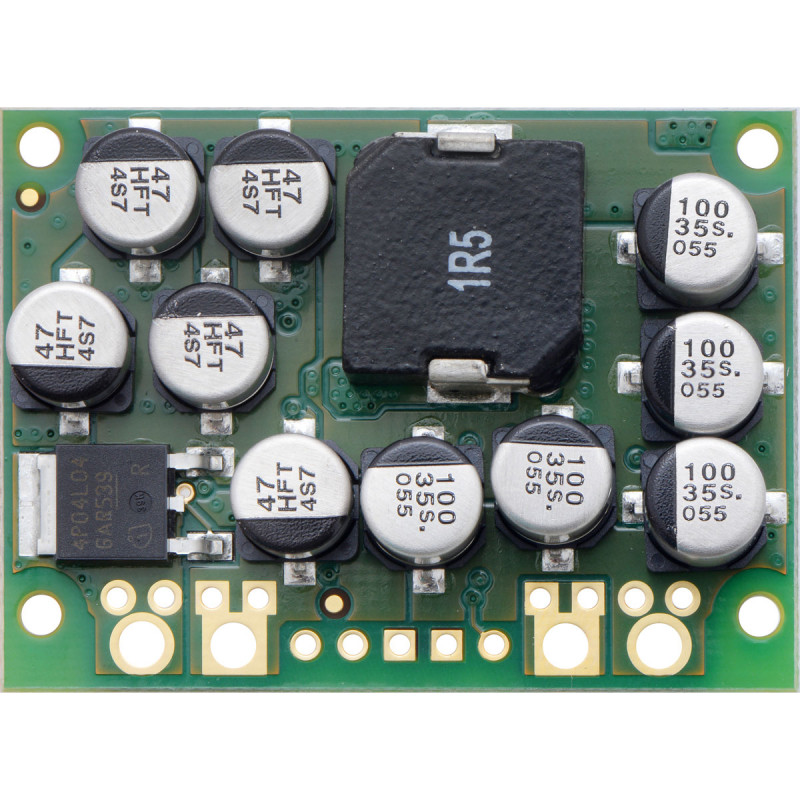

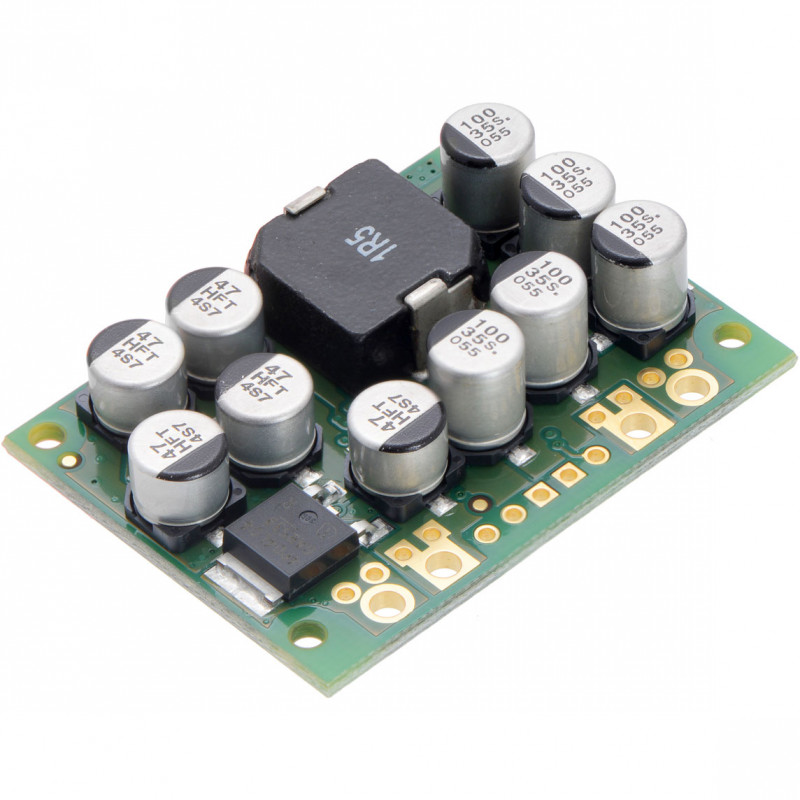

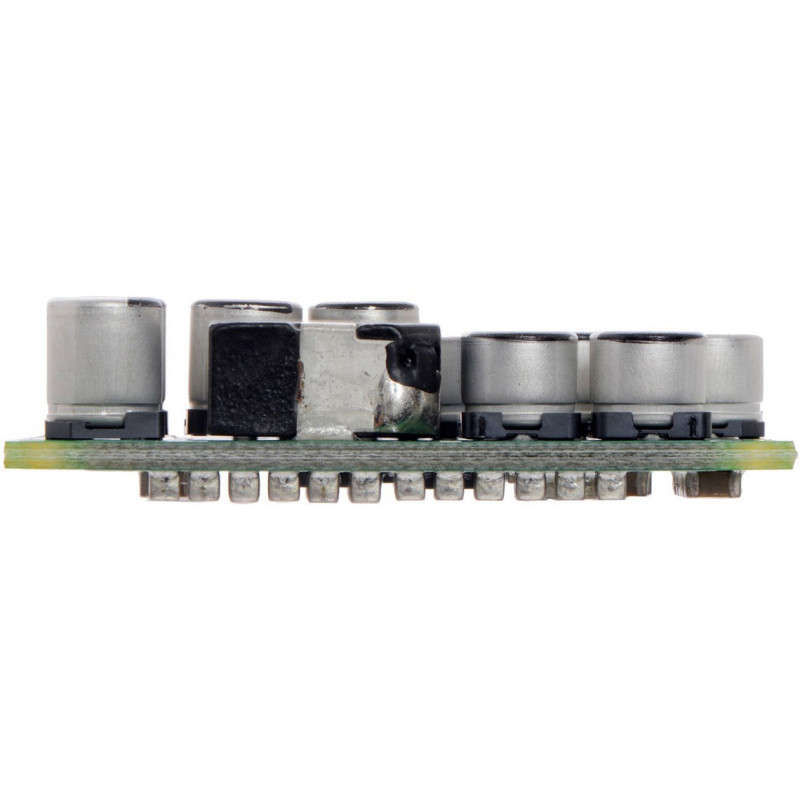

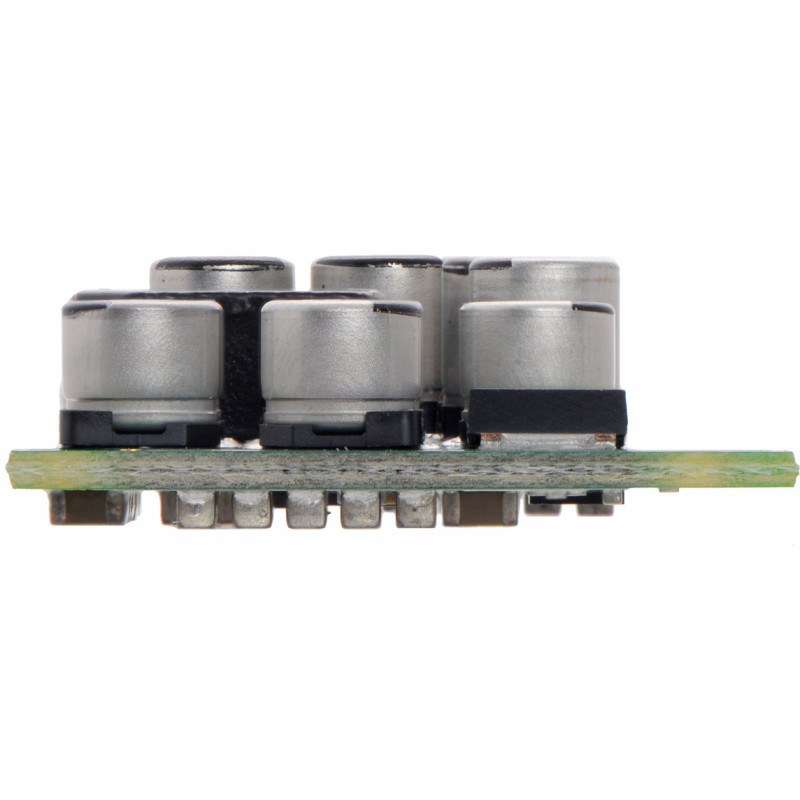

Внешний вид преобразователя:

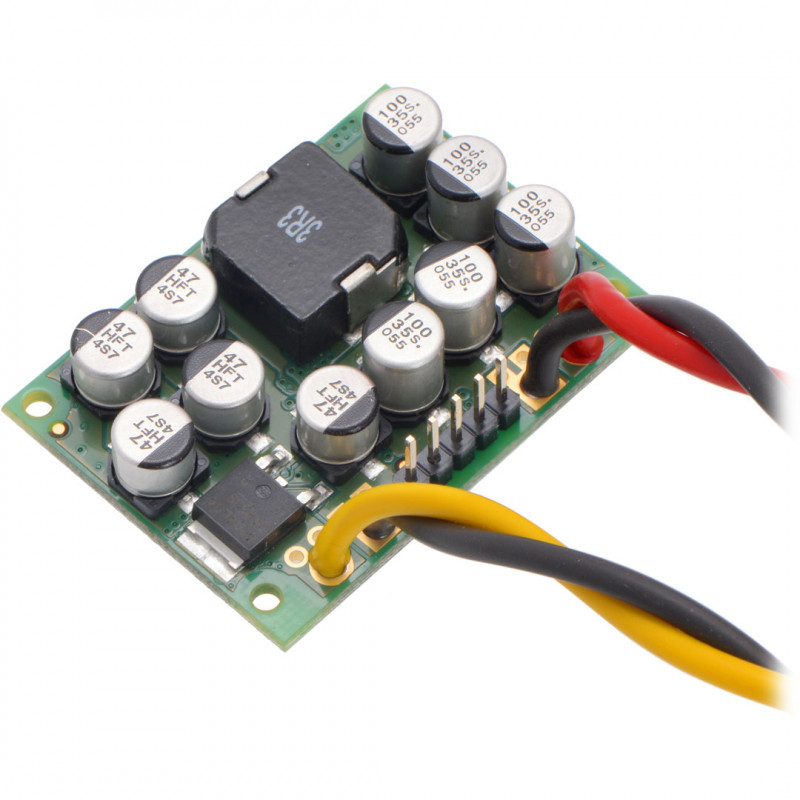

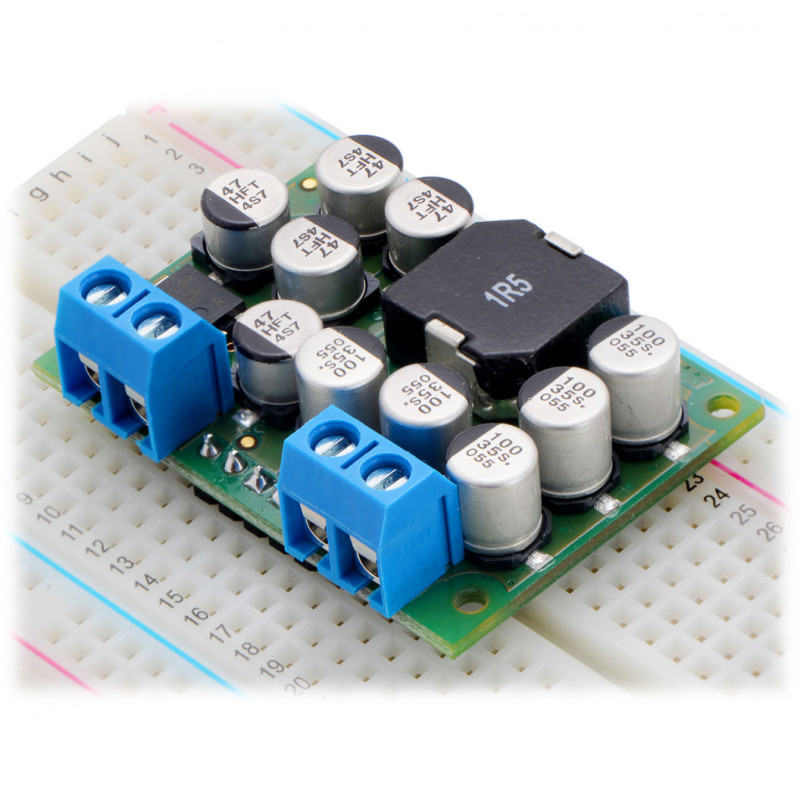

Понижающий стабилизатор напряжения Pololu D24V150Fx в макетной плате, собранный с клеммными колодками и штепсельными коннекторами и с припаянными проводами.

Плата имеет четыре 2 мм монтажных отверстия, предназначенных для винтов M2. Монтажные отверстия находятся в четырех углах платы на расстоянии 38,862 мм горизонтали и 25,4 мм по вертикали.

Типовая эффективность и выходной ток:

Эффективность регулятора напряжения, определяемая как (Power out) / (Power in) является важным показателем его производительности, особенно когда важно время автономной работы или тепловыделение. Это семейство регуляторов обычно имеет КПД от 80% до 95%, хотя фактическая эффективность в данной системе зависит от входного напряжения, выходного напряжения и выходного тока. Смотрите график эффективности в нижней части этой страницы для получения дополнительной информации.

Максимальный достижимый непрерывный выходной ток обычно составляет от 5 А до 20 А, но это зависит от многих факторов, включая температуру окружающей среды, потока воздуха, эффективности теплоотвода а также входное и выходное напряжение. Смотрите график непрерывного выходного тока в нижней части этой страницы для получения дополнительной информации. Максимальный мгновенный ток ограничен приблизительно 32 А.

Типовое падение напряжения на преобразователе:

Падение напряжения понижающего регулятора представляет собой минимальное напряжение, на которое входное напряжение должно превышать выходное напряжение преобразователя, чтобы обеспечить достижение выходного напряжения под нагрузкой. Например, если стабилизатор 5 В имеет падение напряжения 1 В, входное напряжение должено быть не менее 6 В чтобы обеспечить стабильное выходное напряжение 5 В. Падение напряжения увеличивается по мере увеличения выходного тока.

Характеристики:

• Входное напряжение: от 4.5В до 40В
• Выходное напряжение: 3.3В
• Постоянный выходной ток: 15А (продолжительное время)
• Ток холостого хода: до 100мА
• Средний КПД: от 80% до 95%
• Размеры: 43.18 х 31.75 х 10.92 мм
• Вес: 19 грамм

Ссылки:

• Схема сверловки
• Габаритные размеры
• 3D модель
• Таблица сравнения моделей преобразователей
