Кронштейны крепления 2-DOF Pan Tilt Kit для сервоприводов MG995, MG996R, MG945, MG946R

Комплект кронштейнов 2-DOF Pan Tilt Kit для соединение сервоприводов в единый механизм. Полученный сустав подарит возможность поворачивать различные устройства по двум степеням свободы. Например, вы сможете собрать поворотно-наклонную площадку, закрепить к ней дальномер или камеру и вуаля домашняя охранная система готова. А ещё комплект кронштейнов отлично подойдет в качестве сустава в роборуке или гексоподе. Подходит для крепления широко распространенных серво-приводов MG995, MG996R, MG945, MG946R и подобных им.

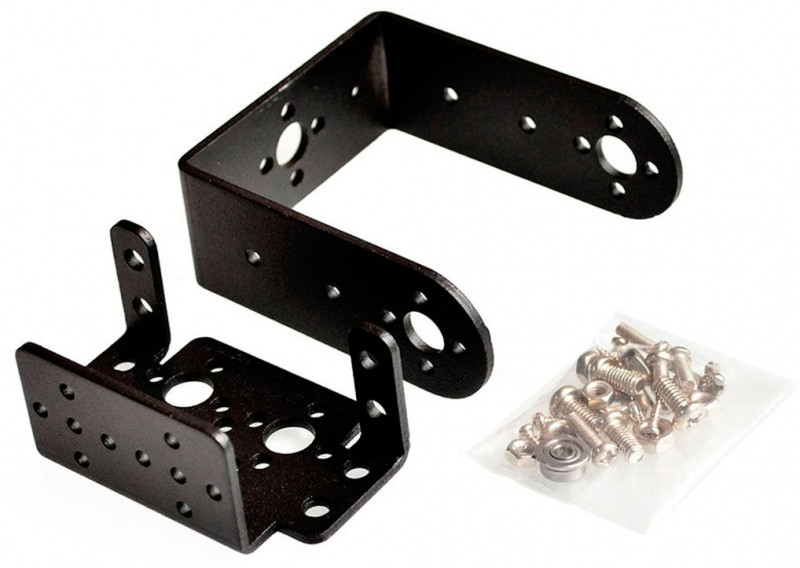

Комплект кронштейнов Pan Tilt Kit состоит из двух анодированных скоб шириной 2 мм:

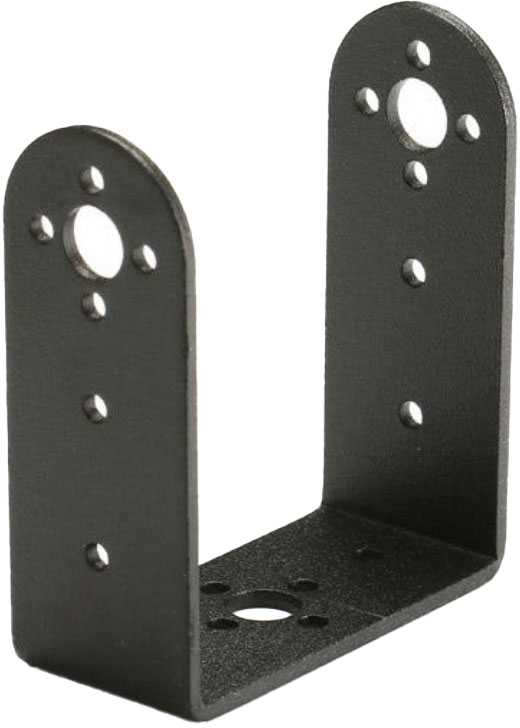

• U-Shaped Long - это U-образная скоба для крепления к валу сервопривода. Угол положение пластины соответственно будет зависеть от текущего угла вала мотора.

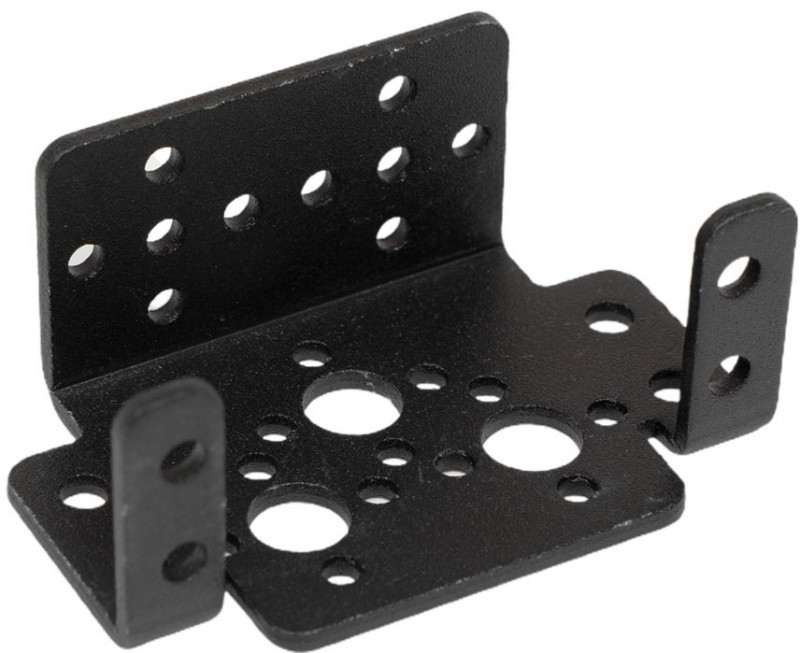

• Multi-Purpose - это многофункциональная скоба для крепления к корпусу сервопривода. Идеальная прослойка для закрепления мотора к любой плоской поверхности или к другому сервоприводу.

В комплект к кронштейнам также входит крепеж, который поможет собрать все детали в готовый сустав:

Скобы Pan Tilt Kit позволяют использовать одну или две степени свободы:

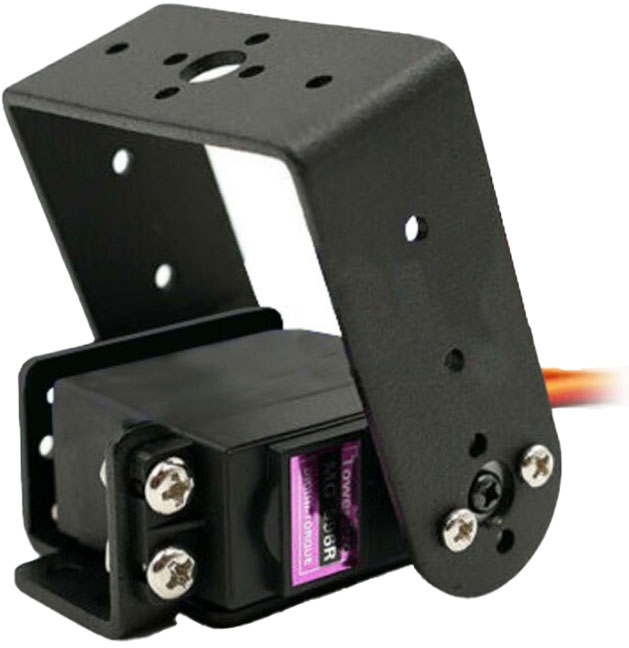

Если использовать один сервопривод, вы получаете только одну степень свободы. Т.е. поворот в одной плоскости, условно: влево и вправо:

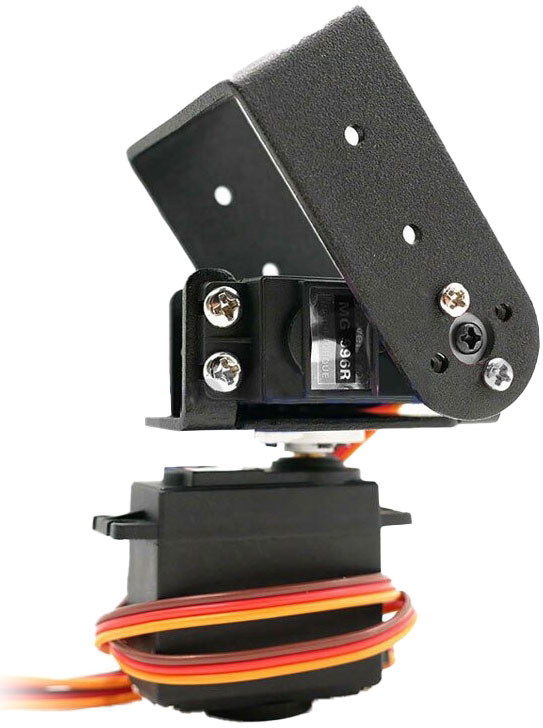

Если использовать два сервопривода, вы получаете две степени свободы, т.е. поворот в двух плоскостях, условно: влево, вправо, вверх и вниз:

В итоге вы можете создавать поворотно-наклонные механизмы и многоосевые шарниры, которые можно использовать в охранных системах, а также в качестве суставов в руках и ногах роботов.

Обратите внимание, что сервоприводы и втулки для мотора в комплект не входят.

Если нужно просто закрепить мотор к плоскости, возьмите кронштейн для сервопривода Multi-Purpose.

Габаритные чертежи

Все отверстия в кронштейнах строго стандартизованы и хорошо сочетаются с установкой сервоприводов стандартного размера 40×20×36 мм, например Tower Pro MG995.

Габаритный чертёж U-Shaped Long

Габаритный чертёж Multi-Purpose

Характеристики:

• Модель: Комплект кронштейнов для сервопривода Pan Tilt Kit
• Совместимость: сервоприводы с размерами 40×20×36 мм
• Материал: алюминий 2 мм
• Цвет: чёрный

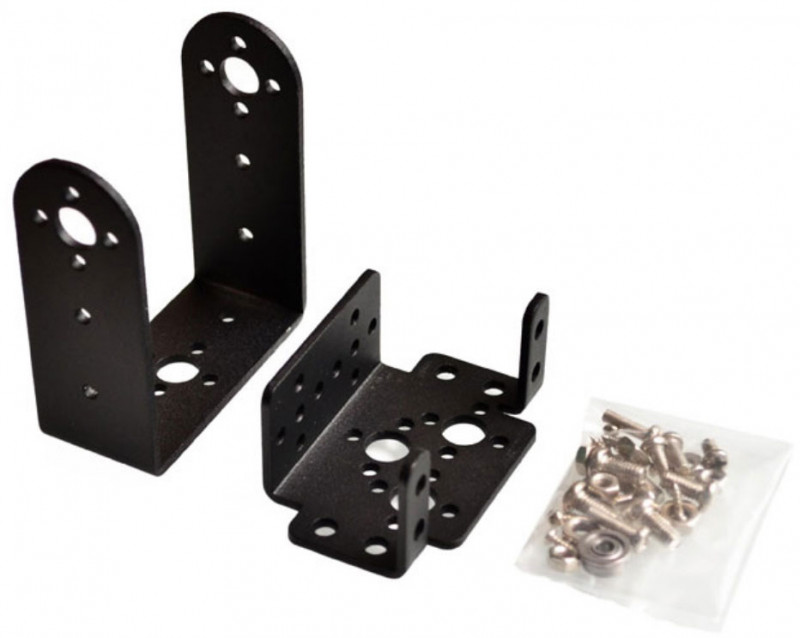

Комплектация:

• 1× Кронштейн для сервопривода U-Shaped Long
• 1× Кронштейн для сервопривода Multi-Purpose
• 1× Комплект крепежа
