Конструктор "Световой эффект "Пульсирующее сердце" K204.1"

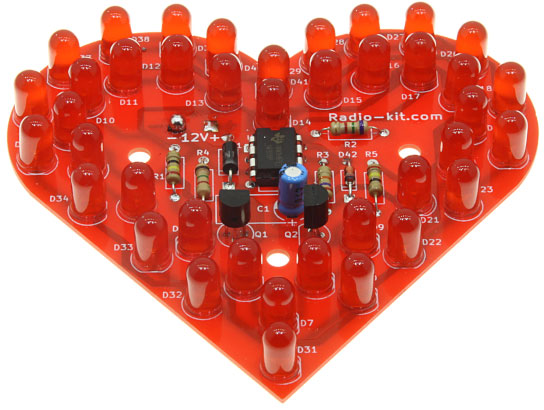

Прекрасный подарок на Валентинов день - Световой эффект «Пульсирующее Сердце» состоит из двух вложенных сердец, выполненных из 40 красных светодиодов, которые включаются попеременно. Эффект динамичен, ярок и очень привлекателен. Устройство демонстрирует биение человеческого сердца. Питается устройство от постоянного напряжения 9-12В, может быть запитано от батарейки «Крона».

Переключением светодиодов управляет генератор, выполненный на микросхеме универсального таймера U1. Рабочая частота генератора определяется номиналами резисторов R2, R3 и конденсатора C1. Транзисторные ключи Q1, Q2, коммутирующие светодиоды, предотвращают перегрузку выходного каскада микросхемы U1. Диод D1 предохраняет устройство от выхода из строя при неправильном подключении источника питания.

Технические характеристики:

• Напряжение питания, В: 9-15
• Ток потребления, не более, mA: 100
• Габаритные размеры, мм: 80х76х18

Наладка, запуск и работа схемы

Правильно собранная схема начинает работать с первого включения, и наладка не нужна.

Схема имеет защиту от переполюсировки питания.

Минимальное рабочее напряжение, при котором гарантируется правильная и приятная работа устройства - 9 Вольт. По-этому рекомендуется подключать схему к батарее «КРОНА».

Обратите внимание на правильность установки светодиодов, и микросхемы таймера 555, так как перепайка 40 -ка светодиодов - это нелегкая задача. Также важно не перепутать местами транзисторы Q1,Q2 , так как они разных проводимостей.

Подбором R2, R3, C1 можно изменить частоту «пульса» и «паузы».

Для крепление платы предусмотрены два отверстия под винты М3.

Список компонентов:

• R1,R5: 18-24 Ом
• R2: 6.8-10 kОм
• R3: 20-27 кОм
• R4: 1-3 кОм
• C1: 22мкФ 25В
• D1: 1N4007
• D2-D41: Красный светодиод D5мм
• D42: 1N4148
• Q1: BC547
• Q2: BC557
• U1: NE555

Схема электрическая принципиальная

Схема расположения элементов
