Набор для сборки "Музыкальная шкатулка 16 мелодий" (DIY)

код: AOC865

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

78 грн

в наличии

Купить в один клик

	4
	голосовать

Нашли дешевле?

Описание
Отзывы (1)
Задать вопрос

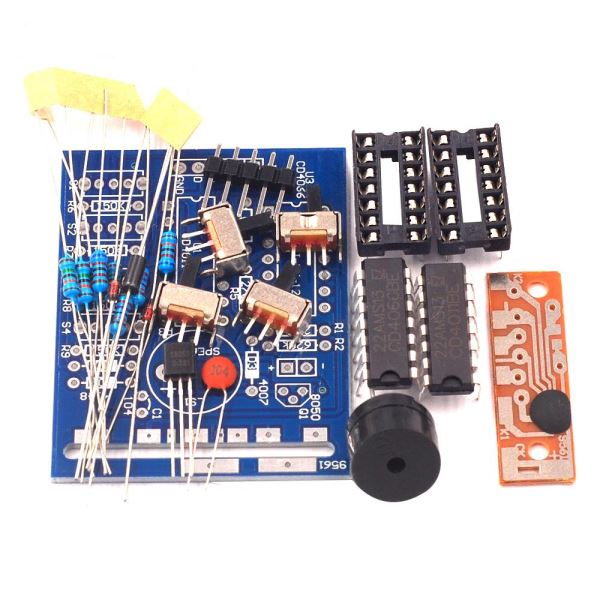

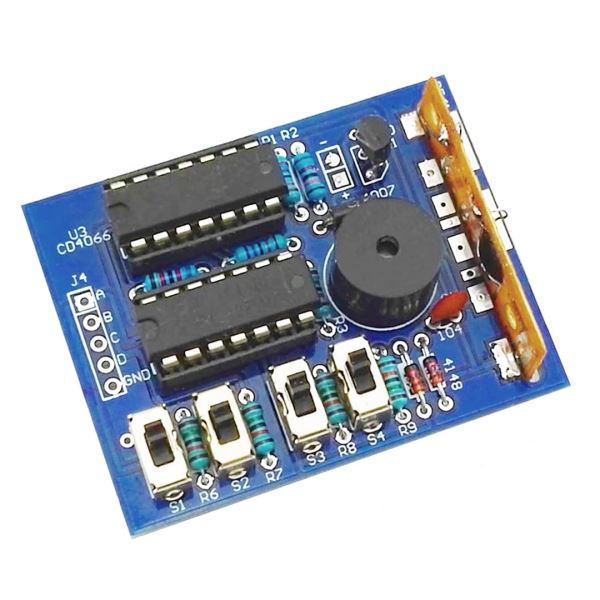

Набор для сборки "Музыкальная шкатулка 16-мелодий" содержит все необходимые компоненты для сборки звукового сигнализатора на микросхеме KD9561 с ручным или внешним выбором одной из 16 мелодий. Собранный набор можно использовать как дверной звонок или в составе игрушек. Питается набор напряжением 4.5-5 В.

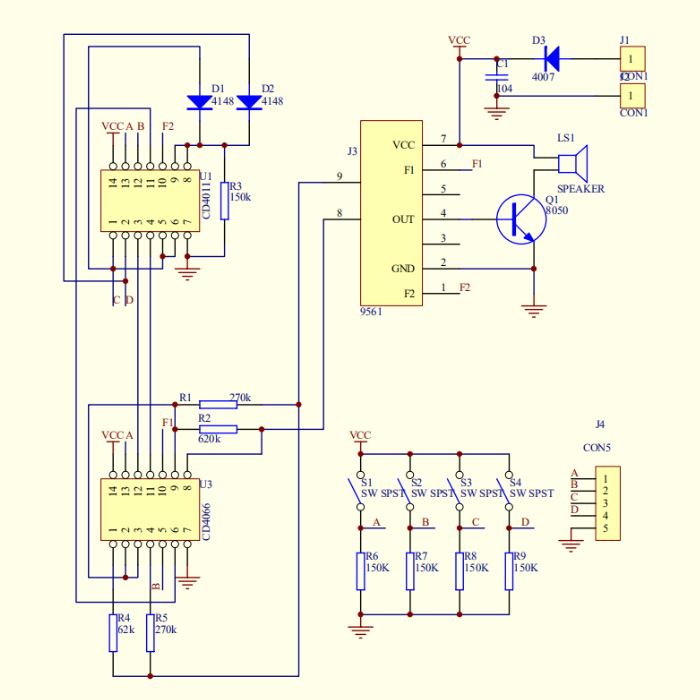

Описание схемы:

Вся схема с генератором звука KD9561 в качестве ядра, с четырьмя двоичными кодами для кодирования звуковой мелодии KD9561 позволяет воспроизводить 16 различных аналоговых звуков.

Схема генерации звука основана на синтезаторе звуков U2 KD9561 с выходным транзистором Q1 SS8050 и пассивным зуммером LS1.
Для управления синтезатором собрана схема преобразования номера мелодии в параллельном коде ABCD в код SEL1/SEL1
Дополнительная схема управления, использующая четыре переключателя и резисторов R1, R2, R4 и R5 создает комбинацию четырех различных значений для задания номера требуемой мелодии микросхемы KD9561. Комбинация основной схемы управления и дополнительной схемы управления составляет полную схему управления, управляемую четырьмя двоичными кодами ABCD, заставляя микросхему KD9561 воспроизводить 16 различных звуков.
Входы управления, на которых выключены переключатели, могут управляться внешней схемой или набором внешних переключателей. Активное состояние входа управления - логическая "1".

Программирование микросхемы KD9561:

Свисток : SEL1=NC, SEL2=NC
Сирена пожарной машины: SEL1=1, SEL2=NC
Сирена скорой помощи: SEL1=0, SEL2=NC
Звук автомата: SEL1=x, SEL2=1

Состояния входов управления звуковой микросхемой:

1: VCC
0: GND
NC: не подключен

Характеристики:

Микросхема синтезатора звуков: KD9561
Количество мелодий: 16
Выбор мелодии: ручной или внешний
Напряжение питания: от 4.5 до 5В

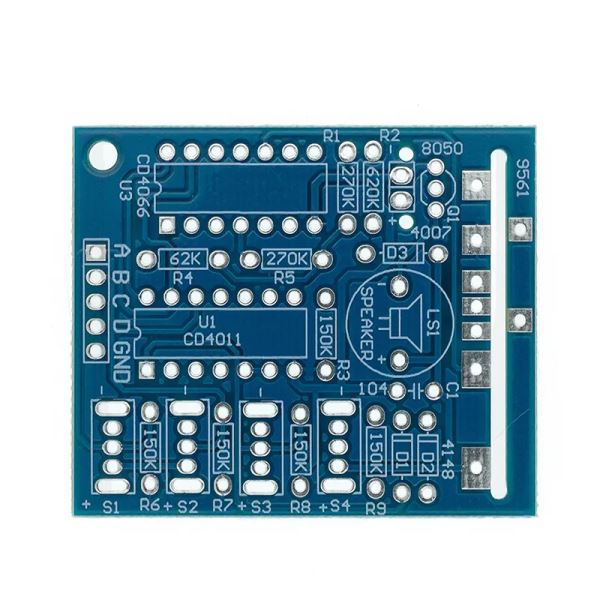

Размер платы: 48 х 41 мм

Отзывы покупателей про Набор для сборки "Музыкальная шкатулка 16 мелодий" (DIY)

Aлексей (12.02.2024)

Конструктор збирається не складно.
Є недоліки у конструктора:
1. немає 16 мелодій як рекламуеться, деякі з мелодій повторюються трічи.
2. мелодіі лунають мляво, ледь чути.

Ответить
