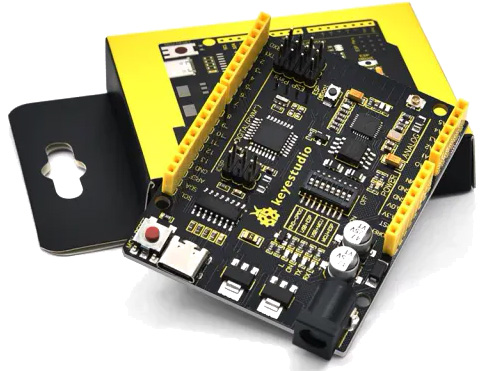

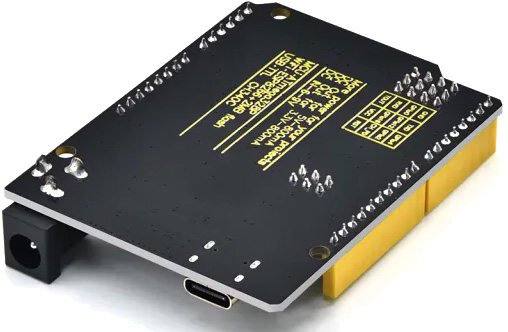

Плата разработчика Arduino UNO+WiFi R3 от Keyestudio

Интересная платка на которой интегрированы классический контроллер Arduino UNO и Wi-Fi модуль на ESP8266 с 8Mb flash памяти. Обе части могут работать как совместно так и абсолютно независимо. Режим работы обоих контроллеров задается переключателем. Программировать оба контроллеров можно из среды разработки Arduino IDE.

Код производителя: KS5013

Для перевода ESP8266 в режим программирования нужно нажать кнопку "ESP Reboot".

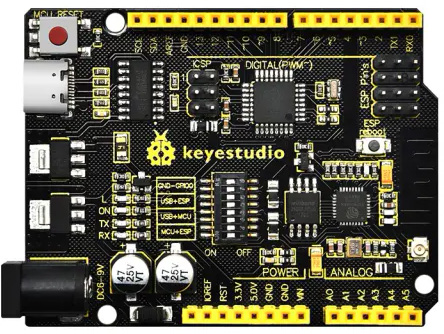

Режим работы платы задается переключателем. Переключатель режимов работы:

Характеристики Arduino UNO:

• Микроконтроллер ATmega328
• Рабочее напряжение: 6-9 В
• 14 цифровых входов/выходов (6 из них ШИМ)
• 6 аналоговых входов
• 32 Кб Flash памяти
• Частота 16 МГц

Характеристики ESP8266:

• Объем flash памяти 8 Мб
• поддержка WiFi протоколов 802.11 b/g/n
• Wi-Fi Direct (P2P), soft-AP
• встроенный стек TCP/IP
• встроенный TR переключатель, balun, LNA, усилитель мощности и типа сети
• встроенный PLL, регуляторы, и система управления питанием
• выходная мощность +20.5 дБм в режиме 802.11b
• поддержка диверсити антенн
• ток утечки в выключенном состоянии до 10 мкА
• пробуждение и отправка пакетов за время до 22 мс
• потребление в режиме Standby до 1.0 мВт (DTIM3)

Пример скетча:

void setup()
{ Serial.begin(115200);
 pinMode(13,OUTPUT);
 delay(500);
 Serial.println("AT+CIPMUX=1");
 delay(2000);
 Serial.println("AT+CIPSERVER=1,5000");
 delay(2000);
 Serial.println("AT+CIPSTO=3600");
 delay(2000); }

 void loop()
 { while(Serial.available())
 { char Rdata;
 Rdata=Serial.read();
 if(Rdata=='A'|Rdata=='a')
 { digitalWrite(13,HIGH);
 delay(50); }
 else if(Rdata=='B'|Rdata=='b')
 { digitalWrite(13,LOW);
 delay(10);
 digitalWrite(13,HIGH);
 delay(10);
 digitalWrite(13,LOW); }
 else
 { digitalWrite(13,LOW); }
 }
 }
