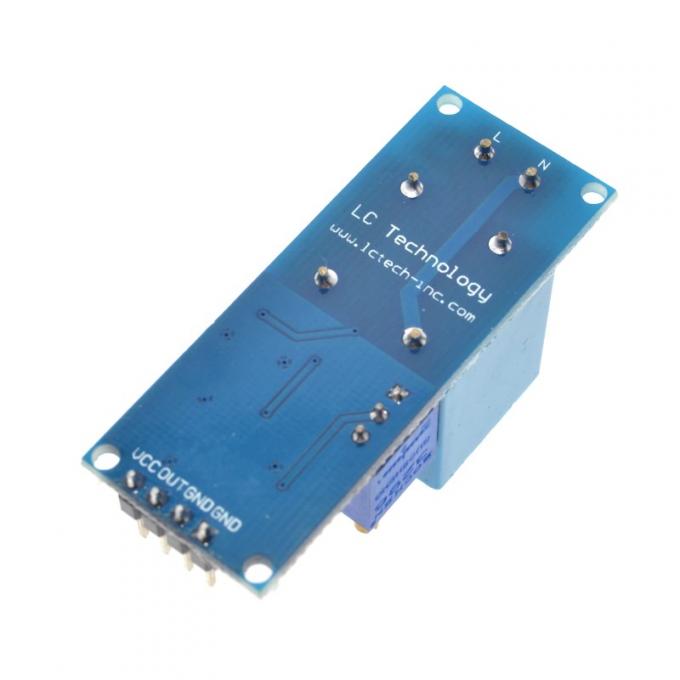

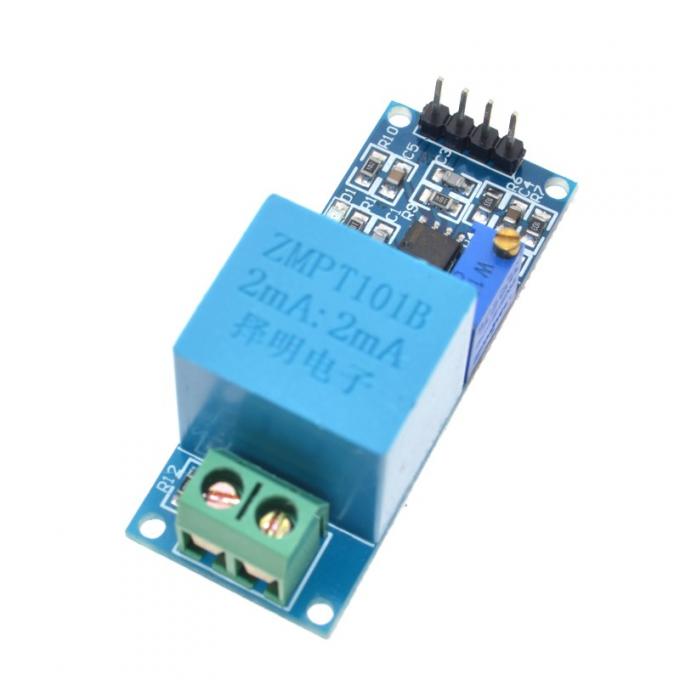

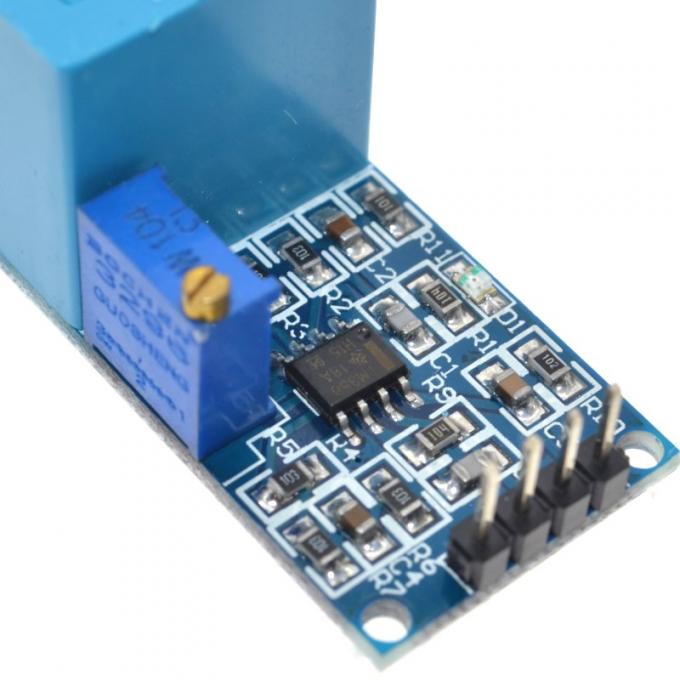

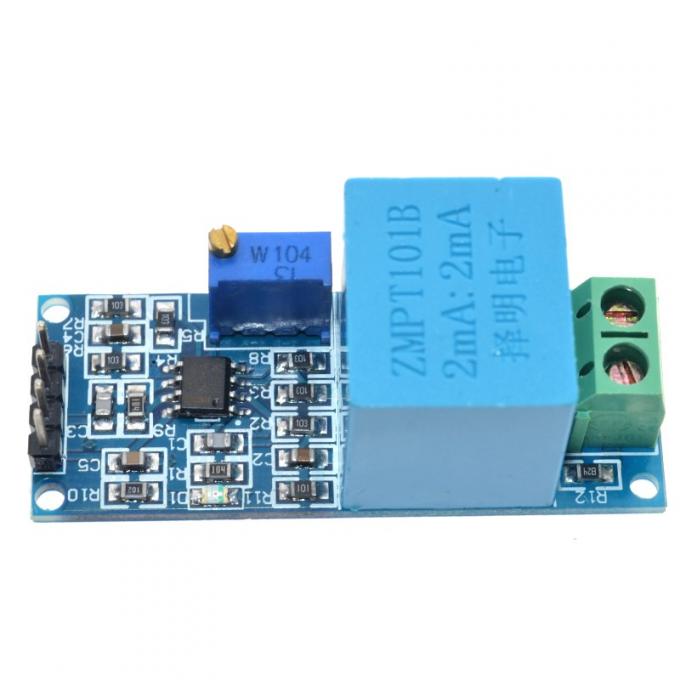

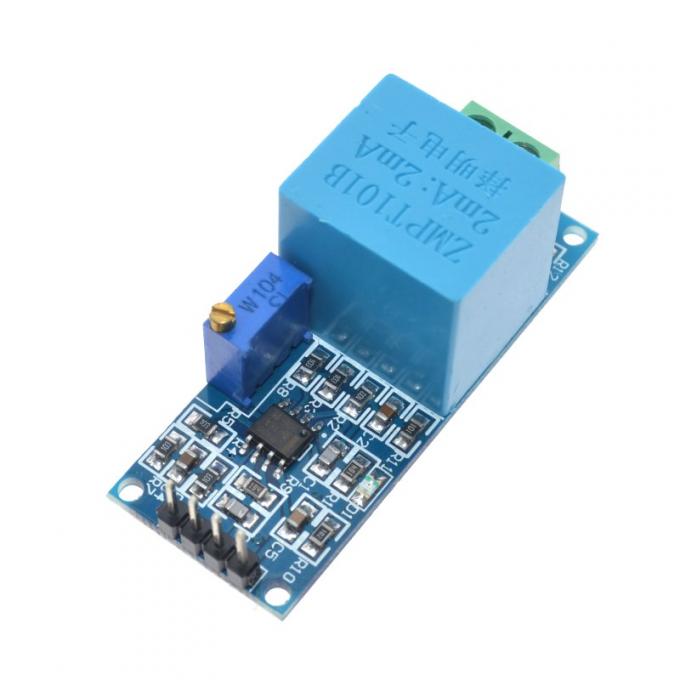

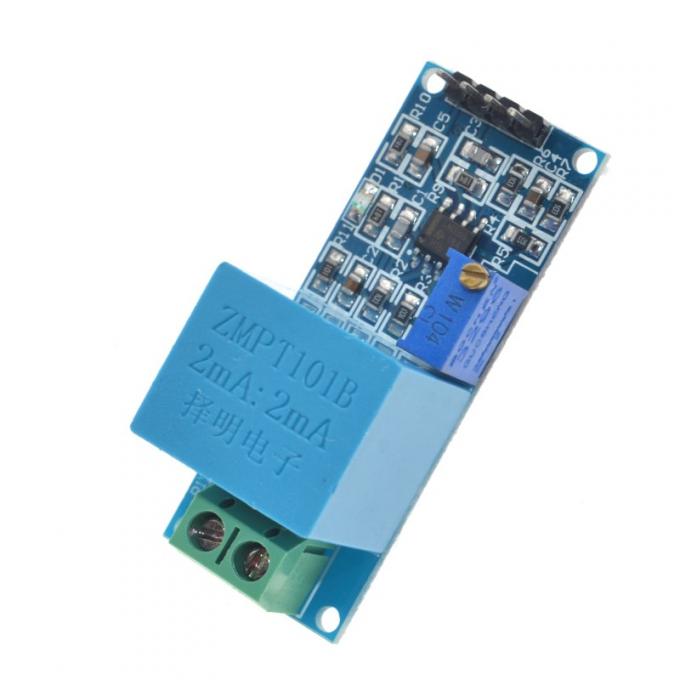

Активный модуль трансформатора переменного напряжения предназначен для точного измерения напряжения в сети переменного тока. Применение операционного усилителя LM358 на выходе модуля позволяет очень точно подстроить коэффициент усиления модуля. Выходной сигнал представляет собой синусоиду с центром равным половине напряжения питания и амплитудой, зависящей от установленного усиления.
Технические характеристики:
Номинальный входной ток: 2ma
Линейный диапазон входного напряжения: 0 ~ 1000В
Напряжение изоляции: 4000В
Микросхема усилителя: LM358
Рабочая температура: от -40 ° C- + 70 ° C
Напряжение питания: ( VCC ) : от 5В до 30В
Выходное напряжение: 1/2 VCC
Размер платы: 50 х 19мм
Отзывы покупателей про Активный модуль трансформатора переменного тока (LM358)
Serhii (08.08.2024)
Допишіть у назві датчика його маркування, а то по пошуку його не знаходить.
З таким модулем не боїшся за свій мікроконтролер, проте потребує часу, щоб виводити дані більш-менш точно. Також чутливий до наведень, тому якщо будете живити не від ЮСБ порту, рекоментую брати хороший блок або ж фільтрувати живлення
Заголовок модуля Активный трансформатор переменного тока, а в описании написано Активный модуль трансформатора переменного напряжения.
Видно, что заголовок нужно исправить.
Плюс: если нормально разобраться и подобрать правильно коэфф., то разбег с показаниями мультиметра в районе 1 В.
Минус: не показывает 0 (значения плавают от 0 до 10 В даже если к нему ничего не подключено)
А как подобрать коэфициент? Одновременно крутя и резитор на модуле модуле и менять коэфициент? А phase shift нужно менять? У меня получается что более менее точно (+-5В) показывает только на том напряжение примерно на котором было откалибровано, те же 220В, но как только напряжение падает на 180 допустим, то там уже будет огромное завышение вольт на 20.
