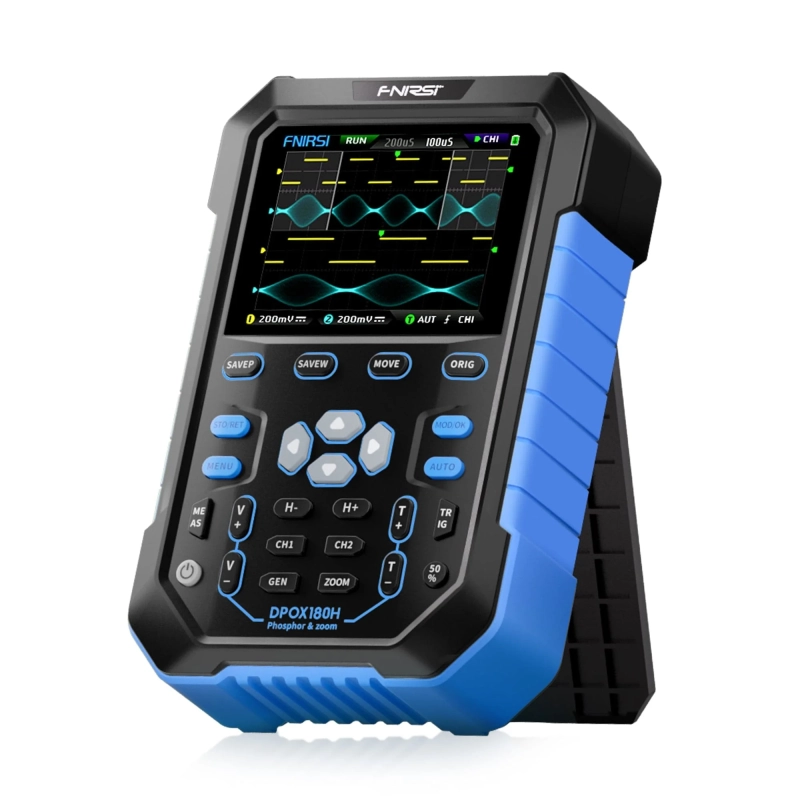

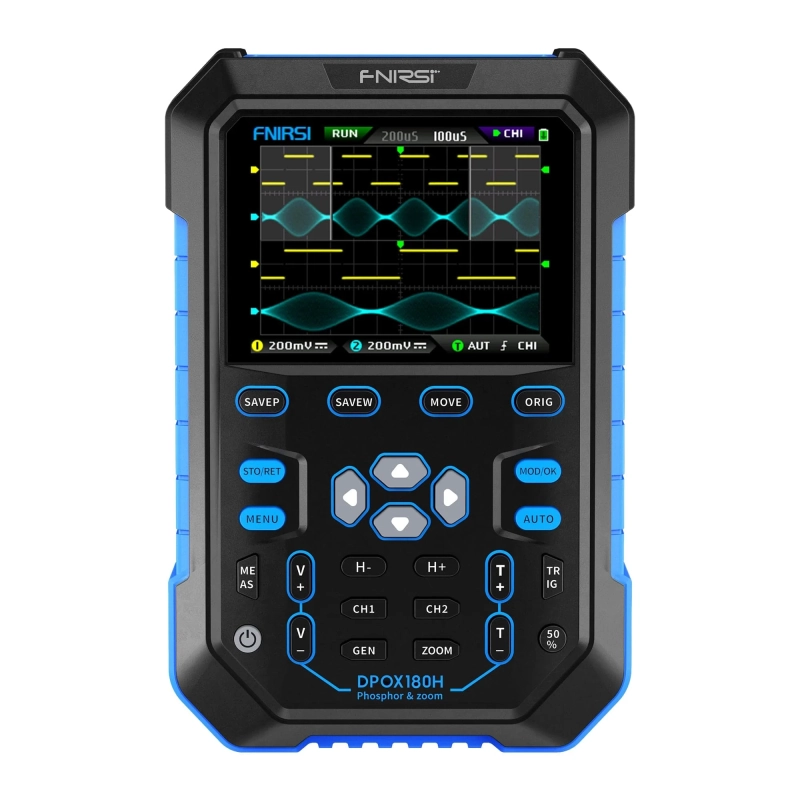

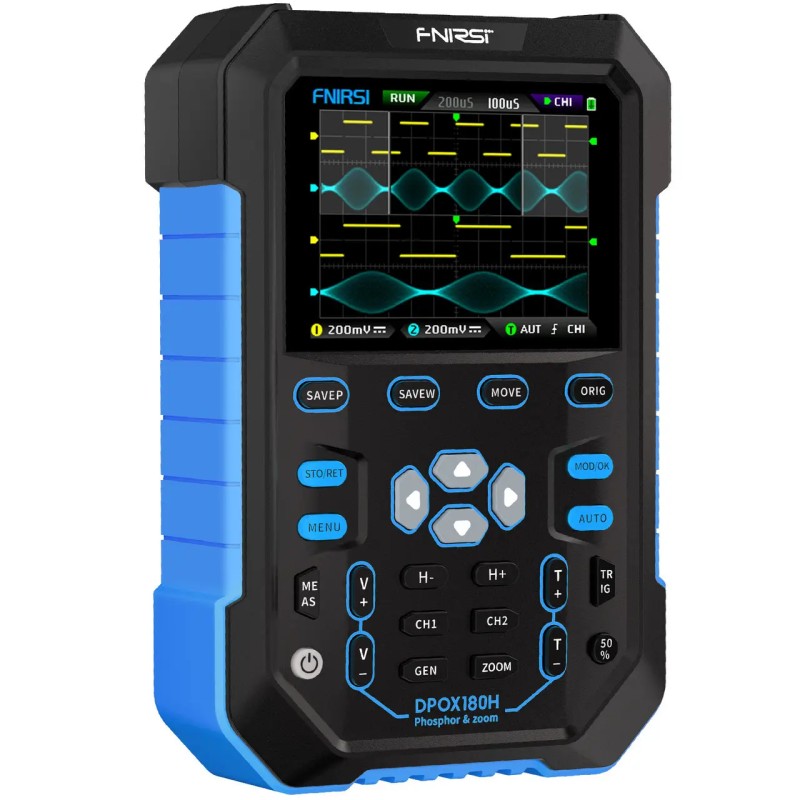

Портативный цифровой осциллограф FNIRSI DPOX180H (встроенный генератор сигналов, технология цифрового фосфора)

FNIRSI DPOX180H Портативный 2х-канальный цифровой осциллограф с полосой пропускания каждого канала до 180 МГц при скорости выборки до 500 МВ/сек, встроенным генератором (синул 20 Мгц, меандр, треугольник, импульс, пила, постоянное напряжение и т.д. Всего 14 стандартных встроенных форм сигналов) и технологией флоурисценции, максимально приближающей вид формы сигнала к аналоговым осциллографам на ЭЛТ.

Особенности:

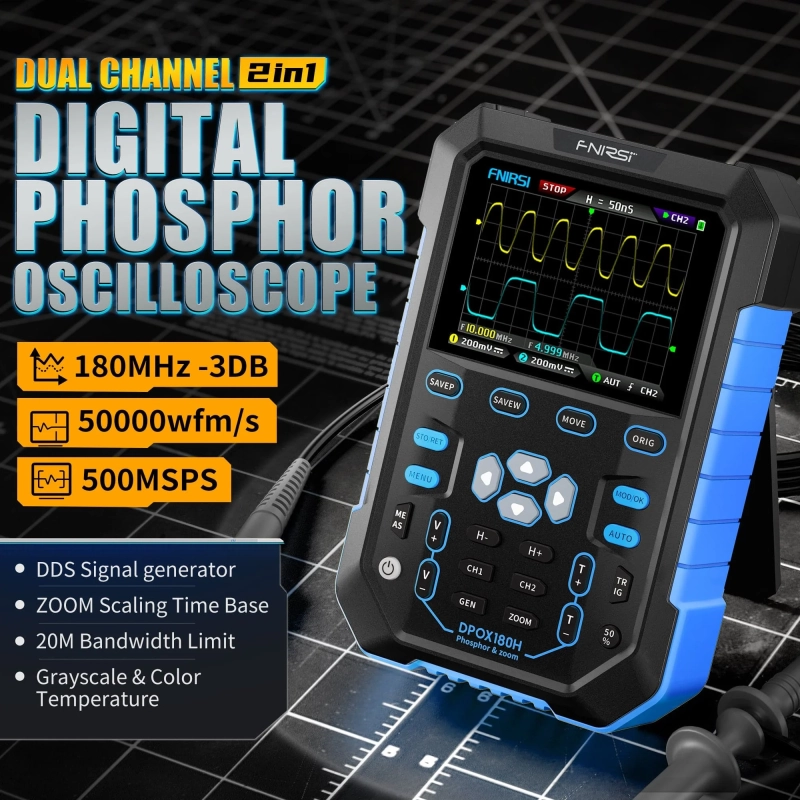

• DPOX180H - это экономичный портативный двухканальный цифровой люминофорный осциллограф, выпущенный компанией FNIRSI, с осциллографом «два в одном» и генератором сигналов.
• Осциллограф имеет частоту дискретизации в реальном времени 500 MSPS и аналоговую полосу пропускания 180 МГц.

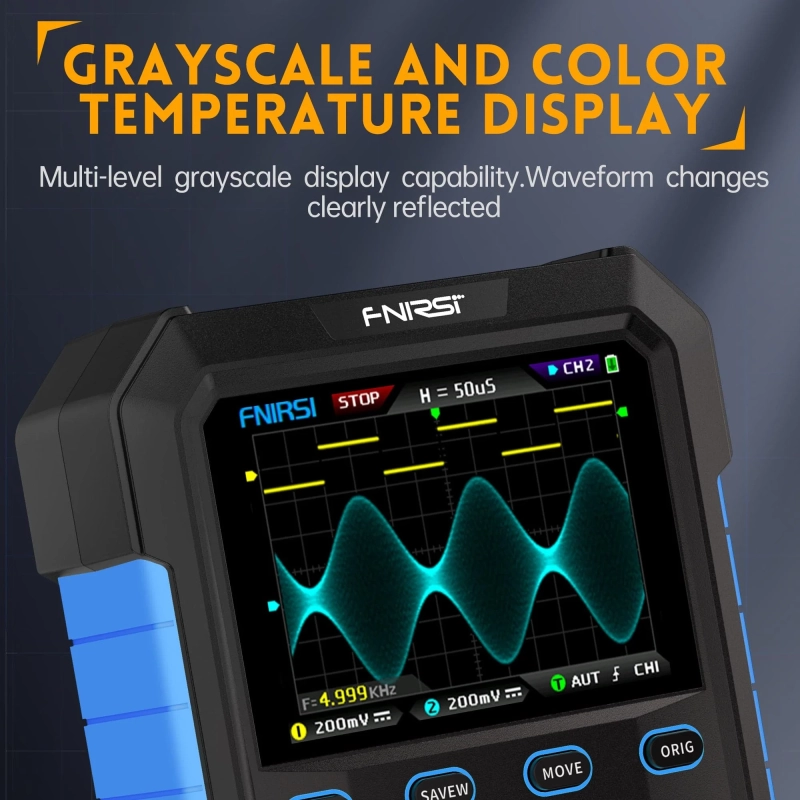

• Что касается дисплея, используется высококонтрастный 2.8-дюймовый полноэкранный ЖК-экран IPS и цифровая флуоресцентная технология. Эффект отображения формы сигнала хороший, а цвета - оттенки серого и цветовая температура. .

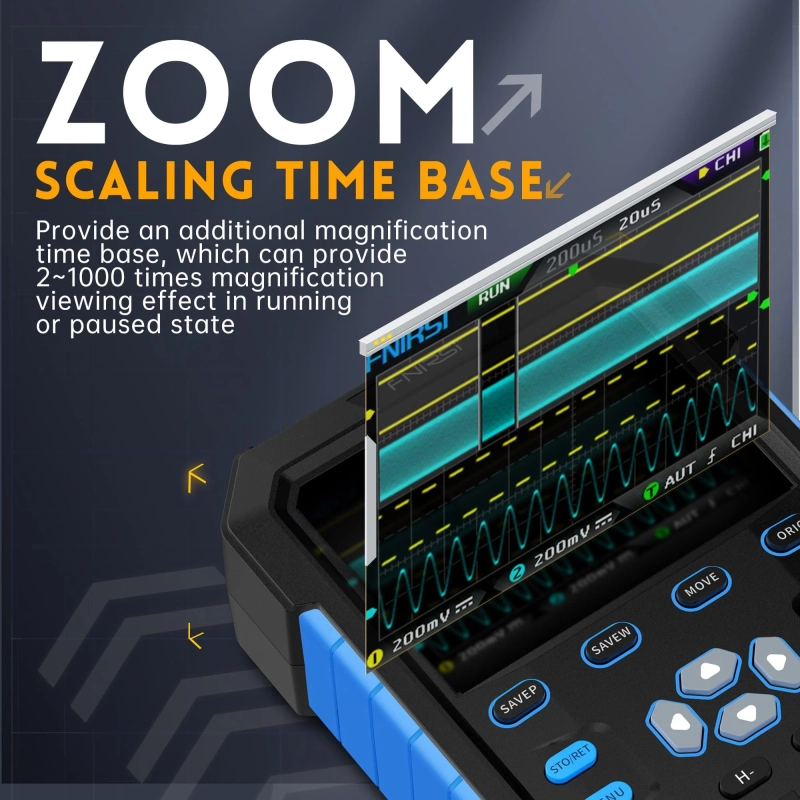

• Благодаря частоте обновления сигнала до 50 000 осциллограмм в секунду легче отображать аномальные сигналы с низкой вероятностью. Система временной развертки включает в себя временную развертку ZOOM для облегчения анализа сигналов цифровых протоколов. .
• Благодаря вертикальной чувствительности всего 5 мВ он может лучше измерять небольшие сигналы 5 мВ пик-пик. Сверхвысокое соотношение сигнал/шум, полностью герметичное экранирование, стабильная схема обратной связи, чистая и четкая форма сигнала.

Оригинальное регулируемое автоматическое ограничение полосы пропускания и адаптивное регулируемое подавление триггера подходят для анализа и измерения сигналов с относительно большим шумом. Ограничение аппаратной полосы пропускания 20 МГц может фильтровать шум выше 20 МГц.

Спусковой механизм использует технологию цифрового триггера с высокой точностью. Он имеет три режима триггера: автоматический/одиночный/нормальный. Он обладает мощной способностью захватывать периодические сигналы, пакетные сигналы и сигналы протокола.

Генератор сигналов DDS имеет 14 видов функциональных сигналов и свободно настраиваемую форму сигнала прерывания. Частота синусоидальной волны может достигать 20 МГц, а других форм сигналов - до 10 МГц. Оригинальная функция прерывания выходного сигнала может хранить до 500 настраиваемых сигналов. Он имеет три режима временной развертки: YT, XY и прокатка. Ручное курсорное измерение подходит для измерений с сильными шумовыми сигналами. Эффективная автоматическая регулировка одной кнопкой, адаптивный электрический триггер уровня 25%, 50%, 75%, измерение 1 ВPP/1 кГц занимает всего 2 секунды. Сохраняйте формы сигналов и снимки экрана с помощью одной клавиши, можно сохранить до 250 наборов данных сигналов или 90 изображений, а также одновременно можно сохранить 500 данных перехваченных сигналов.

Браузер данных может просматривать и просматривать текущие сохраненные данные и изображения сигналов, а данные сигналов поддерживают такие операции, как масштабирование и перемещение. Защита от возгорания высокого напряжения, все входные элементы выдерживают высокое напряжение до 400 В.

Экспорт данных через USB: вы можете подключиться к компьютеру для копирования файлов изображений, а также копировать системные файлы на осциллограф для обновления системы.

Быстрая зарядка 5 В 2А: за 1 час можно зарядить встроенный аккумулятор до 80%.

Характеристики:

• Количество каналов: 2
• Полоса пропускания: 180 МГц (возможно ограничение до 20 МГц)
• Скорость наростания сигнала: 1.8 нс
• Максимальна частота виборки: 500 МВ/с
• Тип входа: DC/AC (открытый/закрытый)
• Входной импеданс: 1 МОм
• Входная ёмкость: 18 пФ
• Встроенная память: 120 кБ
• Чувствительность: от 5 мВ/дел до 10 В/дел (1X), погрешность: ±2%
• Период синхронизации: от 5 нс/дел до 50 с/дел, погрешность 0.01% с функцией ZOOM
• Режим синхронизации: auto / single / regular
• Условия синхронизации: передний фронт / задний фронт
• Курсорные измерения: частота, период, амплитуда
• Масштабирование ZOOM по времени: поддерживается
• Цифровая технология флуорисценции: поддерживается
• Автоматическое ограницение полосы пропускания: поддерживается
• Технология цветовой температуры: поддерживается
• Режим скроллинга: поддерживается
• Режим X-Y: поддерживается
• Максимальное входное напряжение: 400 В
• Дисплей:
  • Размер дисплея: 2.8”
  • Разрешающая способность дисплея: 320 х 240
  • Тип матрицы: IPS
• Обновление встроенного ПО: поддерживается
• Встроенный аккумулятор: 3000 мАч
• Автоматические измерения: 12 измерений
• Встроенный генератор сигналов: 14 типов стандартных функций
• Габариты: 135 х 90 х 40 мм
• Вес: 680 грамм

Комплектация:

• 1 * Цифровой люминофорный осциллограф DPOX180H
• 2 * Высокочастотный щуп с делителем 200 МГц (1X и 10X)
• 1 * Адаптер питания 5В 2А
• 1 * USB-кабель зарядки и передачи данных
• 1 * Руководство пользователя
