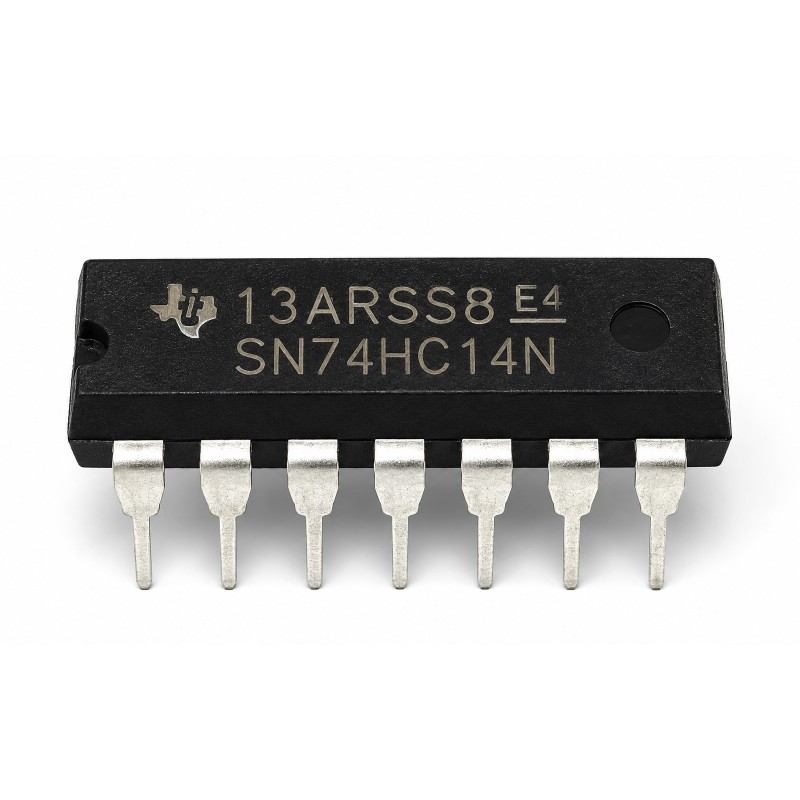

Инвертирующий Триггер Шмитта 74HC14

Инвертирующий триггер Шмитта 74HC14 — логическая микросхема, содержащая 6 независимых инверторов с входами Шмитта. Входы с гистерезисом позволяют надежно преобразовывать медленно изменяющиеся, зашумленные или нестабильные сигналы в четкие цифровые импульсы.

Микросхема может использоваться для формирования и инвертирования логических сигналов, устранения дребезга механических кнопок и переключателей, обработки сигналов от датчиков, формирования импульсов и генераторов, а также в различных цифровых схемах на микроконтроллерах.

Каждый из шести каналов работает независимо и имеет один вход и один инвертирующий выход.

Основные особенности:

• 6 независимых инверторов в одном корпусе;
• входы с триггером Шмитта;
• встроенный гистерезис для повышения помехоустойчивости;
• питание от 2 до 6 В;
• CMOS-логика;
• выходы push-pull;
• низкое энергопотребление;
• корпус DIP-14.

Характеристики:

• Микросхема: 74HC14
• Тип: шестиканальный инвертор с триггером Шмитта
• Количество каналов: 6
• Напряжение питания: 2–6 В
• Тип входа: Schmitt Trigger
• Тип выхода: CMOS, push-pull
• Максимальный ток потребления: 20 мкА
• Выходной ток: до ±4 мА
• Входной ток: до ±1 мкА
• Нагрузочная способность: до 10 входов LSTTL
• Типовое время задержки распространения сигнала: около 10 нс
• Корпус: DIP-14
• Рабочая температура: −40…+85 °C

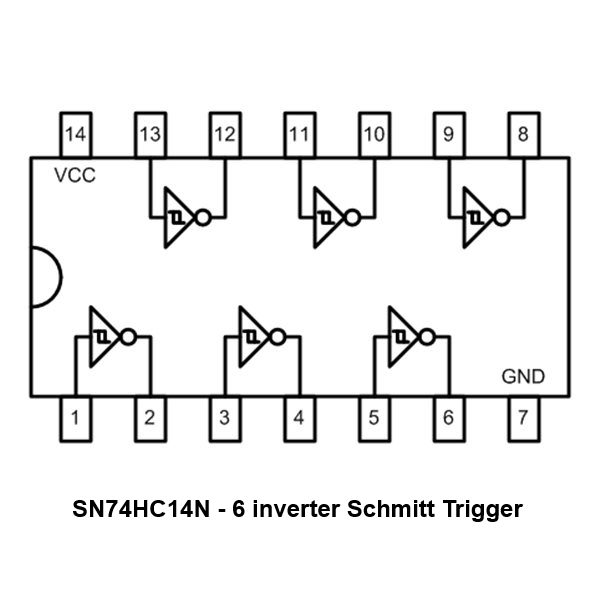

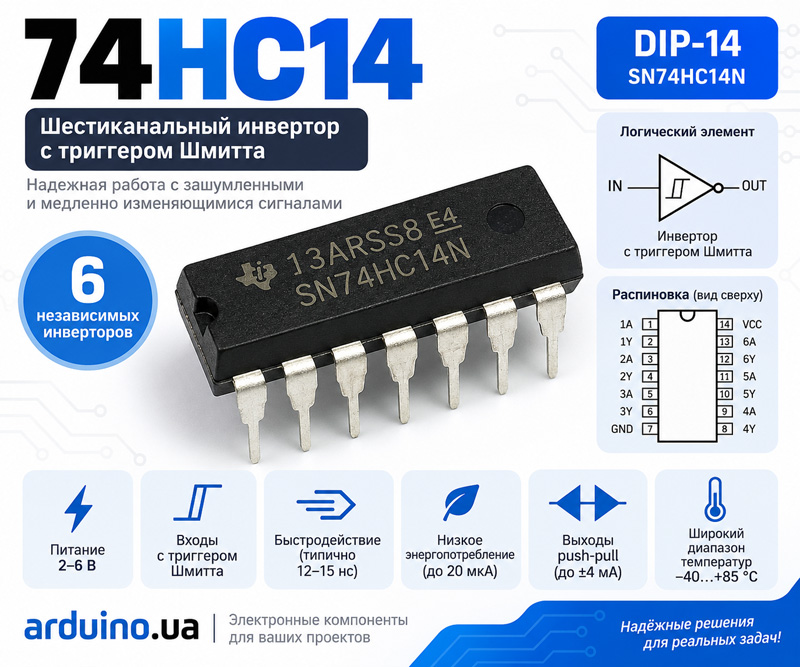

Распиновка:

Микросхема имеет 14 выводов. Внутри корпуса расположены шесть независимых логических инверторов, а также общий вывод питания VCC и общий GND.

Ссылки:

• Даташит
