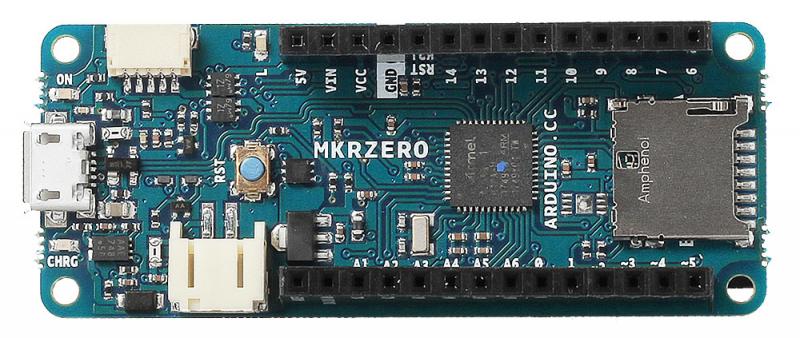

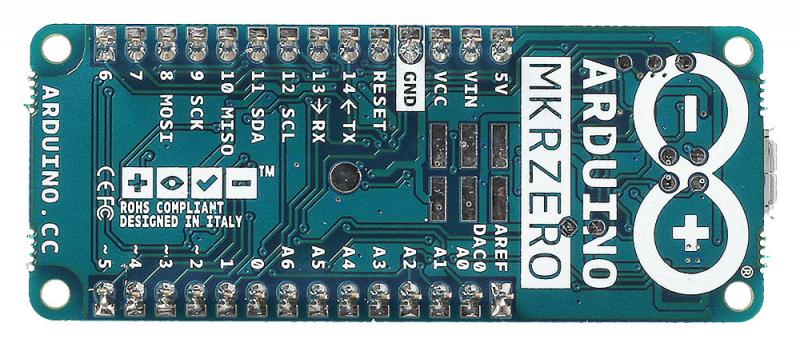

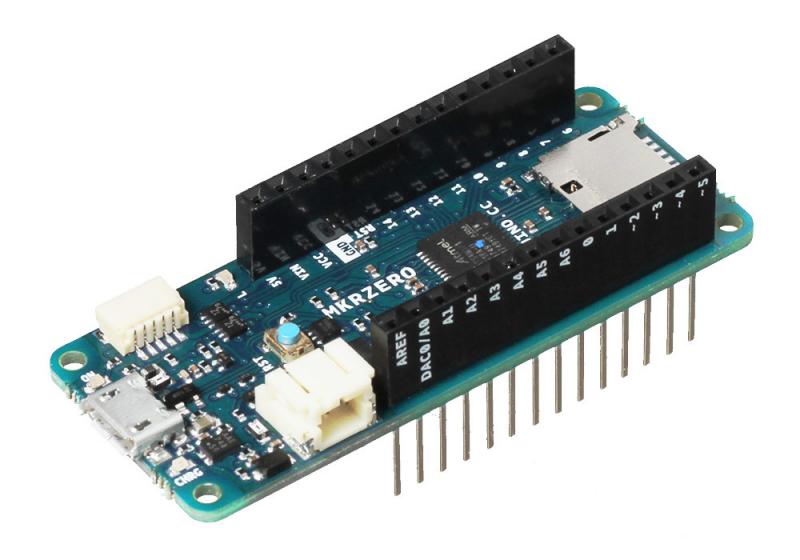

Arduino MKR Zero ABX00012

Контроллер Arduino MKRZero ATSAMD21 является обучающей платой, которая построена на микроконтроллере ATMEL SAMD21, обладающего высокой производительностью, большим объёмом памяти и сильным периферийным оснащением. MKRZero предлагает возможности контроллера Arduino MKR1000 только в более компактном варианте. Данная плата полностью поддерживается средой разработки Arduino IDE. Плата содержит все необходимое для поддержки микроконтроллера - просто подключите его к компьютеру с помощью кабеля micro-USB или подключите его к аккумулятору LiPo. Напряжение батареи также можно отслеживать, поскольку существует связь между батареей и АЦП микроконтроллера.

Код производителя: ABX00012

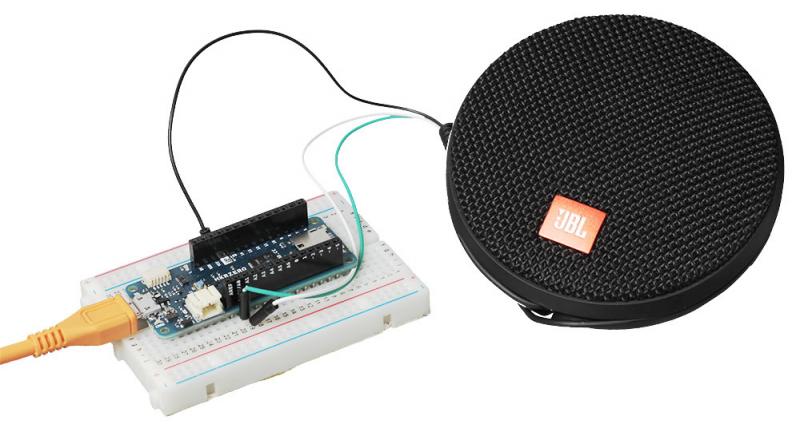

Отличительная особенность данного контроллера - параметры и возможности контроллера позволяют ему уверенно работать со звуком, выводя его на встроенній ЦАП или на внешний ЦАП посредством интерфейса I2S.

Библиотека звука Arduino - простой способ воспроизведения и анализа аудиоданных с помощью Arduino на платах, построенных на базе микроконтроллера SAM D21. Библиотека I2S - для использования протокола I2S на платах на базе SAMD21. Интерфейс I2S (Inter-IC Sound) - это стандарт интерфейса последовательной электрической шины для подключения цифровых аудиоустройств.

Перед началом работы обязательно снимите с выводов контроллера чёрную токопроводящую пену. Если её не удалить контроллер может вести себя неконтроллируемо.

Предупреждение: в отличие от большинства плат Arduino и Genuino, MKRZero работает при напряжении 3,3 В. Максимальное напряжение, которое могут выдержать контакты ввода / вывода, составляет 3,3 В. Подача напряжения выше 3,3 В на любой вывод ввода-вывода может повредить плату.

Arduino MKR Zero снабжена предохранителем, защищающим USB-порты компьютера от перенапряжения и коротких замыканий. Хотя большинство компьютеров обладают собственными средствами защиты, предохранитель даёт дополнительную уверенность. Он разрывает соединение, если на USB-порт подаётся более 500 мА, и восстанавливает его после нормализации ситуации.

Характеристики:

• Микроконтроллер: SAMD21 Cortex-M0+ 32-бит ARM
• Напряжение логических сигналов: 3.3В
• Внешнее питание: USB или VIN 5В
• Поддерживаемое батарейное питание: LiPo один элемент, 3.7В, 700мА/ч минимум
• Потребляемый ток:
  • 3.3В - 600мА
  • 5В - 600мА
• Рабочее напряжение контроллера: 3.3В
• Цифровых входов/выходов: 22
  • PWM - 12 (0, 1, 2, 3, 4, 5, 6, 7, 8, 10, A3 или 18, A4 или 19)
  • UART 1
  • SPI 1
  • I2C 1
• Аналоговые входы: 7 (АЦП 8/10/12 разрядов)
• Аналоговые выходы: 1 (ЦАП 10 разрядов)
• Внешние прерывания: 8 (0, 1, 4, 5, 6, 7, 8, A1 или 16, A2 или 17)
• Максимальный ток цифрового выхода: 7 мА
• Память микроконтроллера:
  • Память программ: 256 KБ
  • Память программ загрузчика: 8 KБ
  • Оперативная память: 32 KБ
  • Энергонезависимая память данных: отсутствует
• Рабочие частоты генераторов:
  • Часы реального времени: 32.768 Кгц
  • Микроконтроллер: 48 MHz
• Номер выхода встроенного светодиода: 32
• Режим USB: Full Speed USB устройство и встроенный Host
