Аналоговый датчик переменного тока 5А на TA12-100 для Arduino

код: DAT271

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

116 грн с НДС

ожидается

Сообщить

	3
	голосовать

Описание
Отзывы (10)
Задать вопрос

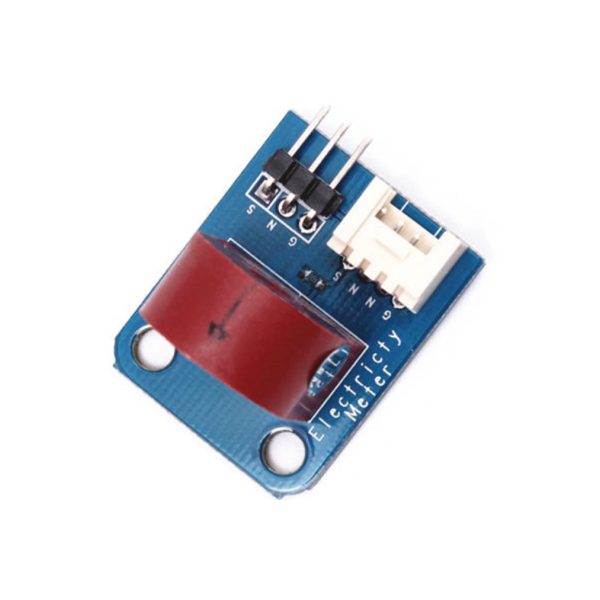

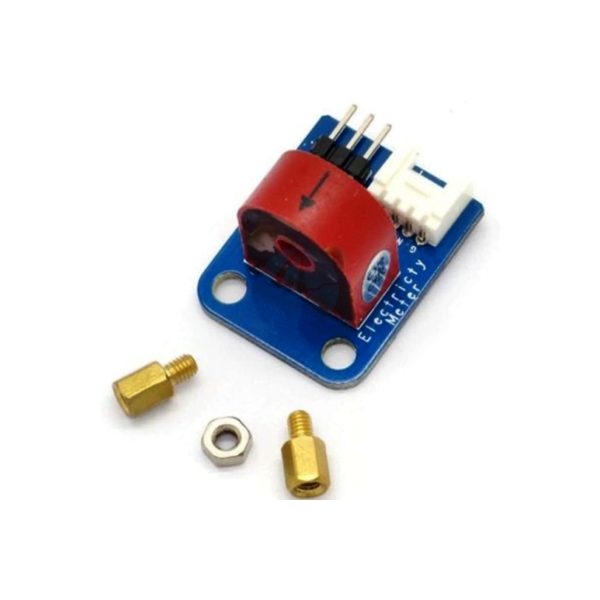

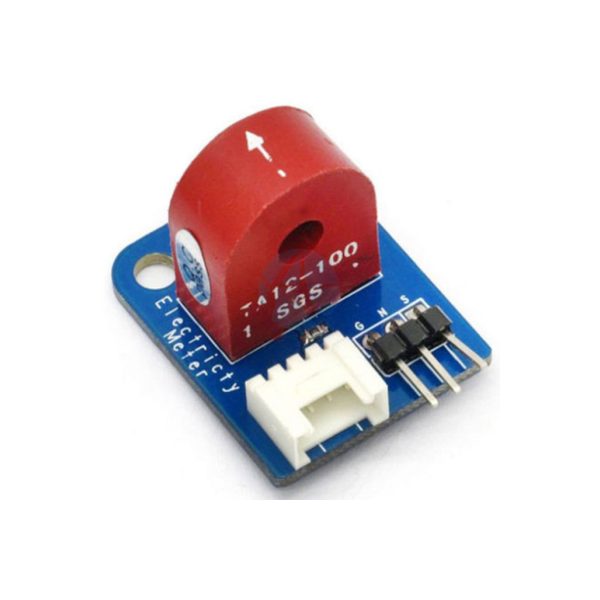

Модуль аналогового датчика переменного тока представляет собой токовый трансформатор и позволяет измерять значение протекающего через проводник тока. Для подключения модуля к контроллеру на плате установлены два наиболее распространенных разъёма. Так же на плате установлен рекомендуемый производителем нагрузочный резистор номиналом 200 Ом. Датчик удобен тем, что не имеет электрического контакта с измеряемой цепью.

Характеристики:

Коэффициент трансформации: 1000:1
Измеряемый ток: 0 - 5 А
Выходной ток: 0 - 5 мА
Нагрузочный резистор: 200 Ом
Выходное напряжение: 0 - 1 В
Диапазон рабочих частот 20 - 20000 Гц
Рабочая температура: -55 - 85 ?
Диэлектрическая прочность: - 6 - KAC/1мин

Отзывы покупателей про Аналоговый датчик переменного тока 5А на TA12-100 для Arduino

Антон (09.11.2023)

Працює, але був ньюанс: резистор навантаження стояв на 30ом, замість 200.

Ответить

Олійник Сергій (22.02.2023)

Датчик супер))!!!

Ответить

Семенюк Микола (17.02.2023)

Датчик робочий, проблем не виявлено

Ответить

Ruslan (11.03.2021)

К работникам магазина претензий нет - отправили как всегда мгновенно! Но вот к тем кривым рукам корое собирали этот девайс есть претензии - отсутствует нагрузочный резистор. Из-за этого прибор показывает чепуху. Идти в магазин, искать смд резистор, паять под лупой с пинцетиком - нужно иметь паяльник соответсвующий и умения! Вердикт - улетит в мусорное ведро! Отправлять назад тоже смысла нет в связи с ценой на пересылку. Как то так:(

Ответить

Ник (04.02.2023)

Поздно, конечно, но можно было с обратной стороны припаять обычный резистор на ножки токового трансформатора

Ответить

IVAN (20.04.2020)

Датчик чудово працює, вимірює струм на лініїї 220V. використовую з At mega 328 - 3,3 v.

Ответить

Виталя (06.10.2020)

Да ну, правда что ли ?

А ничего что два разъема - это вторичка трансформатора, которую нужно подключать через диодный мост, который снимет половину напряжения ?

Ответить

Максим (08.02.2021)

Это решается прошивкой, никакие диодные мосты на не нужны

Ответить

Олександр (23.12.2019)

Він працює з постійним струмом?

Ответить

admin (24.12.2019)

Датчик работает только с переменным током.

Ответить
