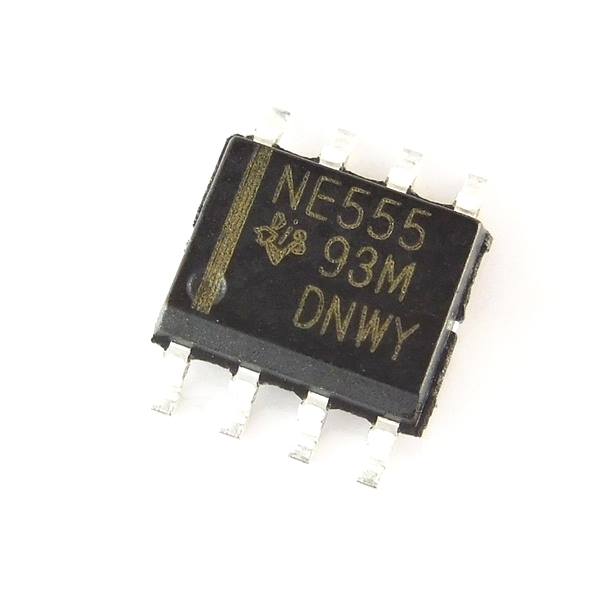

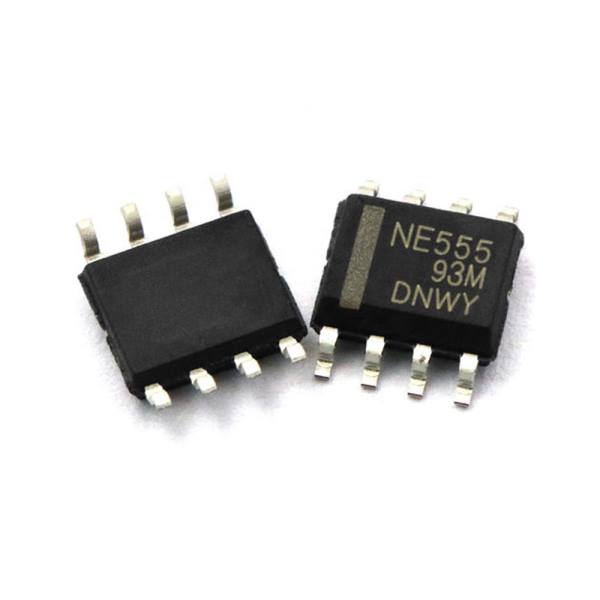

Микросхема таймер NE555 SOIC8

код: NPN221

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

5 грн

Оптовые цены:
от 25 шт.	4 грн

в наличии

Купить в один клик

	17
	голосовать

Нашли дешевле?

Описание
Отзывы
Задать вопрос

Микросхема NE555 в корпусе SOIC-8 – универсальный таймер предназначенный для формирования (генерирования) одиночных или повторяющихся импульсов со стабильными характеристиками во времени. Микросхема таймера NE555 широко применима в технологиях построения реле времени, генераторов, модуляторов, пороговых устройств и других функциональных узлов электронной техники.

Режимы включения:

Моностабильный – при подаче сигнала на вход нашей микросхемы, она включается, генерирует выходной импульс заданной длины и выключается, ожидая входного импульса. Важно, что после включения микросхема не будет реагировать на новые сигналы. Длину импульса можно рассчитать по формуле t=1.1*R*C. Пределов по длительности импульсов нет – как по минимальной, так и по максимальной длительности. Есть некоторые практические ограничения, которые можно обойти, но стоит задуматься над тем, нужно ли это и не проще ли выбрать другое решение. Итак, минимальные значения, установленные практическим образом для R составляет 10кОм, а для С – 95пФ. Можно и меньше, но при этом схема начнет поглощать много электричества.

Нестабильный – в этом режиме все довольно таки просто. Управлять таймером не нужно. Он все сделает сам – сперва включится, подождет время t1, потом выключится, подождет время t2 и начнет все заново. На выходе у нас получится забор из высоких и низких состояний. Частота с которой будет колебаться зависит от параметров величин R1,R2 и C и определяется она по формуле F= 1,44/((R1+R2)C). В течение времени t1 = 0.693(R1+R2)C на выходе будет высокий уровень, а в течение времени 2 = 0.693R2C – низкий.

Бистабильный – в данном режиме наша микросхема 555 используется как выключатель. Нажал одну кнопку – выход включился, нажал другую – выключился.

Характеристики:

Маркировка: NE555
Тип логики: TTL
Тип корпуса: SOIC-8
Напряжение питания: 4.5-15 В
Ток потребления: 3 мА (5В)
Выход низк./выс.уровень: 0.3/3.3В при Vcc=5В
Макс. выходной ток: 100 мА
Длительность фронта: 100 нс
Рабочая температура: 0 .. +70 °С

Даташит
