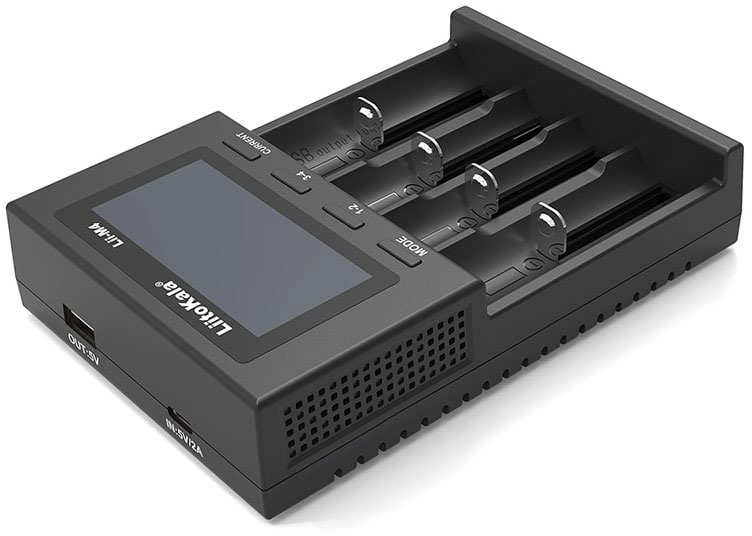

Зарядное устройство LiitoKala Lii-M4

Зарядное устройство LiitoKala Lii-M4 - универсальное, интеллектуальное зарядное устройство с информативным LCD дисплеем, 4-мя независимыми каналами для заряда и тестирования аккумуляторов, функцией Power Bank, может одновременно заряжать от 1 до 4 цилиндрических аккумуляторов разного химического состава - NiCd, NiMH, Li-Ion и практически всех типоразмеров аккумуляторов АА, ААА, С (R14), A, SC, 14500, 16340, 18350, 18650, 26650 и другие.

Отличительные особенности и преимущества LiitoKala Lii-M4:

• имеет информативный LCD дисплей с отключаемой подсветкой который показывает всю возможную информацию о статусе зарядки;
• 4 независимых канала для заряда, разряда и тестирования аккумуляторов;
• программа «TEST» для определения реальной емкости аккумуляторов, а также для устранения «эффекта памяти» у Ni-Cd и Ni-MH аккумуляторов ;
• позволяет размещать аккумулятор любого форм-фактора вплоть до 26650, длинной до 72мм и для аккумуляторов 21700 с защитой не подходит;
• функция Power Bank позволяет заряжать гаджеты напряжением 5В и током до 1A, работает только от крайнего правого слота №4;
• удобный современный разъем USB Type-C для подключения зарядного устройства;
• питание от любого блока питания с USB выходом, напряжением 5В и током 2A;
• активация полностью разряженных аккумуляторов;
• обнаружение неисправных аккумуляторов.

C универсальным зарядным устройством LiitoKala Lii-M4 вам не нужно покупать несколько зарядных устройств вы сможете заряжать и тестировать различные форм-факторы аккумуляторов одним зарядным устройством. Все порты зарядного устройства LiitoKala Lii-M4 независимы и контролируется индивидуально, что позволяет заряжать аккумуляторы разного типа и химического состава одновременно. Наличие понятной светодиодной индикации упрощает работу с LiitoKala Lii-M4. Зарядное устройство автоматически распознает Ni-MH, Ni-Cd, Li-ion аккумуляторы и может заряжать их разным током, он выбирается автоматически в зависимости от количества установленных аккумуляторов а напряжение выбирается отдельно в зависимости от типа аккумулятора. Каждый слот самостоятельно отключается при достижении максимального уровня заряда. Само управление очень информативно и просто, управляется одной кнопкой на передней панели.

Варианты токов заряда:

• Для Li-ion:
  • 500 1-4 аккумулятора.
  • 1000 мА 1-2 аккумулятора.
• Для NiMH/NiCd:
  • 500 мА 1-4 аккумулятора.

При выборе тока заряда в режиме тестирования:

• 300 или 500 мА ток разряда составит 250 мА
• 700 или 1000 мА ток разряда составит 500 мА.

Подвижный подпружиненный контакт подстраивается под длину аккумулятора, позволяет заряжать практически любые типоразмеры аккумуляторов, начиная от компактных ААА, 10400 и заканчивая большими 21700 и 26650.

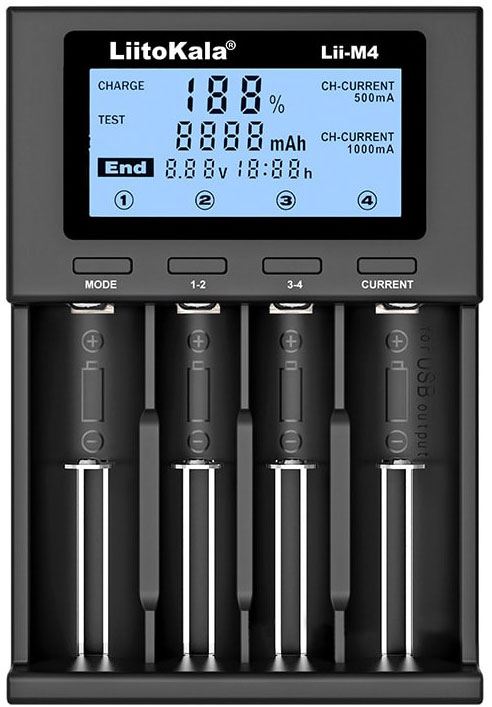

Во время зарядки на LCD дисплее отображается следующая информация:

• установленный режим работы
• ток заряда (мА)
• напряжение на аккумуляторе (В)
• накопленная или реальная емкость (мАч)
• время заряда (h)
• процент заряда

Процесс зарядки и управление:

Процесс заряда и управления практически ничем не отличается от зарядного устройства LiitoKala Lii-M4. Поместите аккумуляторы, устройство автоматически определит тип аккумулятора NiCd, Ni-MH или Li-ion и начнет его заряд. Через 5 секунд после ручного или автоматического выбора типа аккумулятора начинается процесс зарядки, зарядное полностью автоматическое но имеет некоторые мануальные настройки это 2 кнопки. Первая CURRENT нужна для выбора необходимого режим работы, установки режимов тестирования и вторая MODE для установки оптимального тока, а также 2 кнопки с надписью 1-2 и 3-4 для управления каждым каналом, чтоб выбрать канал 2 или 4 нужно два раза нажать на соответствующую каналу кнопку.
Подсветка дисплея автоматически включается на 30 секунд при установке аккумуляторов или при нажатии одной из кнопок.
Когда аккумулятор будет полностью заряжен, появится надпись END.

Режимы работы.

Режим CHARGE заряд аккумулятора.

Установите аккумулятор, соблюдая полярность (плюсовым контактом в сторону дисплея). В течении 3 сек. будет определено внутреннее сопротивление аккумулятора, его напряжение и будет предложен выбор зарядного тока. Кратковременным нажатием кнопки CURRENT выберите 500-1000mA. Если в течении 8 секунд выбор не был сделан включается заряд током 500mA. На LCD дисплее во время заряда будет отображаться «залитая» емкость. После окончания заряда на дисплее отобразится значок END.

Режим TEST ЗАРЯД-РАЗРЯД-ЗАРЯД аккумулятора.

Установите аккумулятор и нажмите кнопку MODE для выбора данного режима. Кнопкой CURRENT установите необходимый ток заряда. Этот режим предназначен для определения реальной емкости аккумулятора в процессе его разряда. Зарядное устройство сначала полностью заряжает аккумулятор, далее разряжает и затем заряжает его снова. При этом на дисплее отображается емкость, вычисленная во время разряда аккумулятора.

После цикла РАЗРЯД на дисплее появится мигающий значок END. Это означает, что реальная емкость аккумулятора уже определена, но устройство еще продолжает работу в режиме ЗАРЯД. После полного заряда аккумулятора значок END будет гореть не мигая.

Внимание: режим TEST работает только в 4м слоте!

И пользовать функцию PowerBank очень просто. Для того чтоб использовать зарядное как источник питания для ваших гаджетов, достаточно вставить в зарядное устройство заряженный Li-ion аккумулятор в 4 крайний правый слот и подключить мобильное устройство или любое другое устройство в USB-разъём «OUT 5V» с помощью USB-кабеля который идет в комплекте.

Характеристики LiitoKala Lii-M4:

• 4 независимых канала зарядки для Li-Ion, Ni-MH и NiCd батарей.
• 4 отдельных индикатора на каждый канал зарядки отображают состояние заряда каждого слота независимо друг от друга.
• Автоматический выбор тока зарядки ток заряда: 500 / 1000 мA.
• Встроенная схемы защиты от перезаряда, короткого замыкания.
• Функция определение емкости и устранение эффекта памяти.
• Функция Power Bank 5В/1A
• Выходное напряжение: 4.2 / 4.35 / 3.65 / 1.48 В (выбирается автоматически в зависимости от типа установленного аккумулятора).
• Определение полного заряда Ni-Cd/Ni-MH аккумуляторов по напряжению (1.48В).
• Определение полного заряда Li-ion аккумуляторов по напряжению (4.2В).
• Активация полностью разряженных аккумуляторов.
• Питание на входе: DC 5В 2A.
• Рабочая температура: 0-40°C.
• Размеры: 145х98х33 мм.
• Вес: 212г.

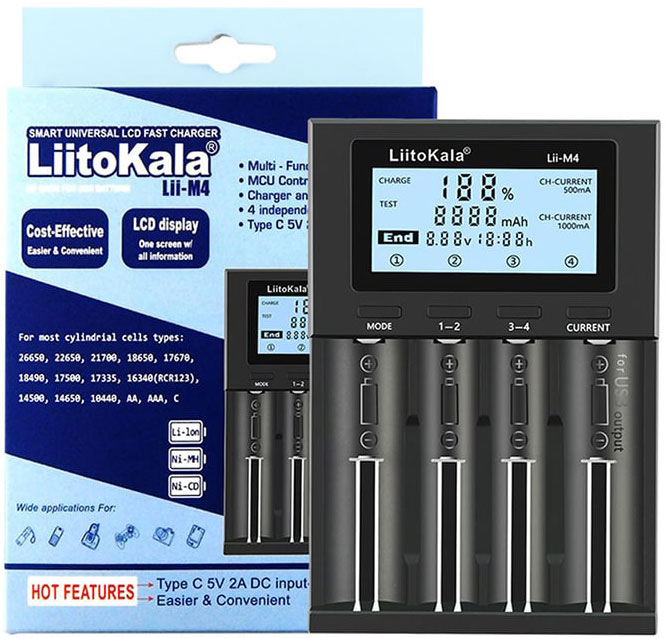

Комплектация:

• зарядное устройство LiitoKala Lii-M4
• кабель USB TYPE-C
• инструкция на русском и английском языке
• упаковка
