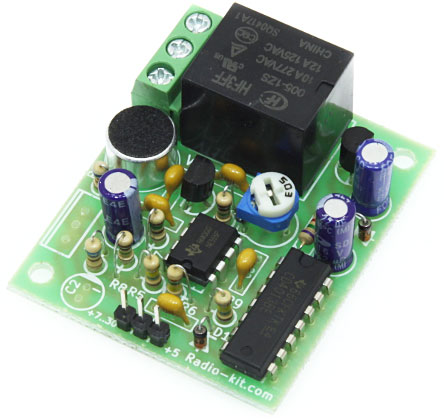

Конструктор "Реле акустическое K175"

код: AOC879

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

118 грн

в наличии

Купить в один клик

	1
	голосовать

Нашли дешевле?

Описание
Отзывы
Задать вопрос

Данное устройство позволит включать-выключать освещения или другие бытовые приборы. Хлопните в ладоши (или щелкните пальцами, издайте любой отрывистый звук) и свет включится; на следующий хлопок – свет выключится. Прибор позволяет регулировать чувствительность микрофона, имеет компактный размер, обладает высокой надежностью и прост в изготовлении, а также в настройке.

Сигнал, принятый микрофоном МIC, усиливается транзистором FТ1 и подается на одновибратор U2, с которого сигнал поступает на переключатель U3, который, в свою очередь, управляет ключом FT2 и реле К1, которое перебрасывает коммутирующие контакты NO, COM, NC ( открыт, общий, закрыт ). С помощью подстроечного резистора R4 регулируется чувствительность схемы.

Питание схемы по умолчанию производится от 5 Вольт. Для возможности запитать устройство от 7...30 вольт, необходимо впаять в схему стабилизатор напряжения U1 и электролитический конденсатор С2.

Характеристики:

Напряжение питания:
- со стабилизатором питания: 7...30 В
- без стабилизатора питания: 5 В
Потребляемый ток (не более): 65 мА
Максимальный ток нагрузки: 5А
Габаритные размеры: 46x40x18 мм

Схема электрическая принципиальная:

Схема расположения элементов:
