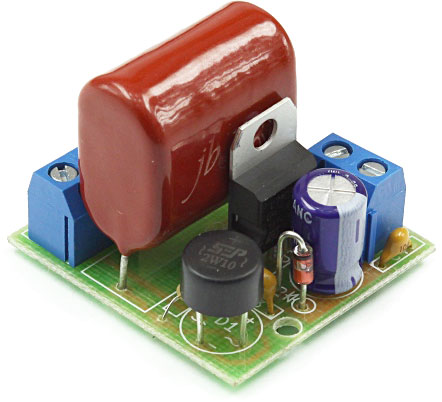

Конструктор "Стабилизатор напряжения бестрансформаторный K257"

код: AOC874

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

92 грн

в наличии

Купить в один клик

	1
	голосовать

Нашли дешевле?

Описание
Отзывы
Задать вопрос

Данный конструктор позволяет собрать недорогой бестрансформаторный стабилизатор напряжения с небольшим выходным током, достаточным для питания маломощных устройств.

Характеристики:

Входное напряжение: 220 В
Выходное напряжение: 5 - 12 В
Максимальный ток нагрузки: 40 мА

Работа схемы:

Конденсатор С1 является балластным сопротивлением, на котором гасится избыточное напряжение сети. Резистор R1 уменьшает начальный бросок тока при включении устройства, резистор R2 разряжает конденсатор С1 при выключении. Стабилитрон VD2 с напряжением стабилизации 22В...27В предохраняет микросхему от броска напряжения в момент включения источника питания. Конденсатор С3 уменьшает помехи по высокой частоте, С4 - сглаживает пульсации на выходе микросхемы стабилизатора U1.

Принципиальная схема:

Схема расположения элементов:
