106 грн
в наличии
Описание
Отзывы
Задать вопрос

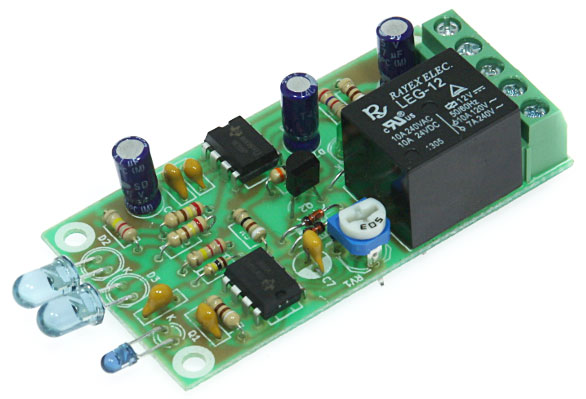

Конструктор предназначен для обнаружения объектов в зоне видимости. Может быть использован для автоматического включения приборов при приближении к датчику, например, автоматических сушилок. При приближении к датчику на расстояние сработки включается реле, которое коммутирует нагрузку. При удалении от датчика через несколько секунд реле выключится, что предотвращает случайное выключение реле при пропадании объекта из зоны обнаружения на короткое время
Характеристики:
Напряжение питания: 12 В
Ток потребления: менее 80 мА
Рабочая частота передатчика: 12 кГц
Коммутируемый ток: до 10 А
Дальность действия: до 15 см
Задержка на выключение: 4-6 с
Примечания:
Датчик должен находится в затененном месте, либо фототранзистор поместить в защитный кожух что бы на него попадал только отраженный свет от инфракрасных светодиодов.
Для улучшения эффективности работы схемы в комплектации вместо электролитического конденсатора С7 положен керамический конденсатор той же емкости.
Время задержки можно увеличить заменив конденсатор С8 на конденсатор с большей емкостью.
Схема электрическая принципиальная:
Схема расположения элементов:
