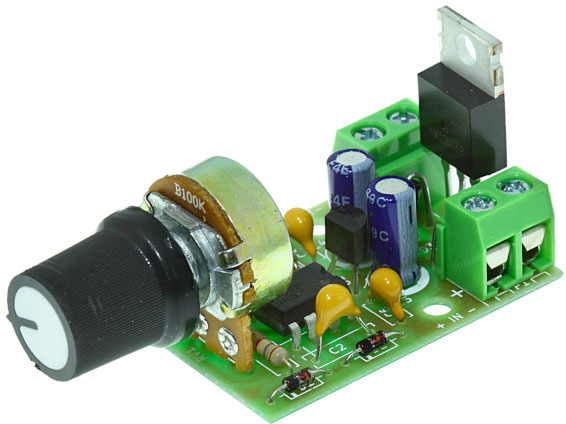

Конструктор "Регулятор PWM 0.3KW вращения двигателя постоянного тока K124.M1"

код: AOC881

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

90 грн

в наличии

Купить в один клик

	2
	голосовать

Нашли дешевле?

Описание
Отзывы (4)
Задать вопрос

Простой ШИМ-регулятор мощности - набор предназначенный для регулирования средней мощности и нагрузки с помощью широтно-импульсной модуляции. Также может использоваться для регулирования скорости вращения коллекторных двигателей постоянного тока, мощности нагревательных элементов, ламп накаливания и светодиодных лент 12 - 24В.

Характеристики:

Напряжение питания: 12 - 30 В
Максимальный ток нагрузки: 10 А
Максимальный имп. ток нагрузки: 25 А
Коэффициент заполнения ШИМ: 5 - 95%
Частота ШИМ: ~20 кГц

Описание работы:

Регулятор состоит из переменного задающего генератора на микросхеме NE555 и коммутирующего транзистора Q1. Скважность импульсов меняется переменным резистором RV1 в пределах 0.05-0.95. Питание подается через стабилизатор, что расширяет допустимый диапазон питающего напряжения до пределов 12-30В. В схеме установлена защита от переполюсовки схемы управления.

При использовании нагрузки с током потребления около 10А, желательно разместить Q1 на радиаторе. При использовании индуктивной нагрузки на токах от 5А, необходимо зашунтировать выход обратно включенным диодом Шоттки с установкой его на радиатор. Максимально допустимый ток диода шунтирующего должен с запасом, на 30-100% превышать максимальный ток нагрузки.

Проверяйте правильность подключения!

Примечания:

При использовании следует иметь ввиду, что устройство регулирует средний ток в нагрузке, а импульсный - остается неизменным и максимальным.
Переменный резистор устанавливать в последнюю очередь.
При первом включении проверить подключение на отсутствие замыканий и регулятор установить в положение MIN.

Схема электрическая принципиальная:

Схема расположения элементов:

Отзывы покупателей про Конструктор "Регулятор PWM 0.3KW вращения двигателя постоянного тока K124.M1"

Dmytro (12.08.2024)

Модуль так і не запрацював. В результаті був розпаяний на компоненти. Як розберуся з NE555, спробую зібрати свій варіант.

Ответить

Dmytro (10.08.2024)

Клеми гівно! Рекомендую не впаювати їх. При ратисканні їх сильно перекошує. Також вони заважають встановленню радіатора.

Ответить

Dmytro (29.06.2024)

Зібрав, підключив, не працює. Перевірив осцилографом, сигнал змінює форму. Схоже, що він не підходить куллеру від пк.

Ответить

Артем (21.05.2024)

як у описі, усі елементи наявні , зібрав, усе працює, дякую.
