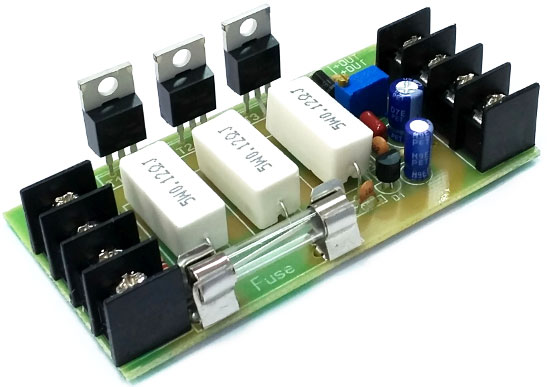

Конструктор "Стабилизатор напряжения регулируемый 5-27VDC/20A K212.2"

В радиолюбительской практике часто необходим источник питания, обладающий простотой исполнения, малыми габаритами и высокой нагрузочной способностью. Данный набор позволит собрать регулируемый стабилизатор напряжения с широким диапазоном выходного напряжения (5…27В) и выходным током до 20 А.

Технические характеристики:

• Входное напряжение мин, В: 8
• Входное напряжение макс, В: 30
• Выходное напряжение, В: 5...27
• Выходной ток, А: до 20
• Габаритные размеры, мм: 90х46х24

Рекомендации по сборке устройства

Транзисторы T1-T3 необходимо установить на радиатор равномерно по всей его площади. Размеры радиатора рассчитываются исходя из максимальной мощности рассеиваемой на транзисторах, которая не должна превышать 150 Вт.

Pq = (Uвх - Uвых) * Iнагр

где:

• Pq - рассеиваемая мощность транзистора;
• Uвх, Uвых - входное и выходное напряжение соответственно;
• Iнагр - ток нагрузки.

Площадь радиатора считается из расчета 20 см² рассеиваемой мощности на 1 Ватт. Толщина основания радиатора должна быть не менее 5мм. В случае использования устройства на максимальных нагрузках на радиатор необходимо установить вентилятор для принудительного обдува.

Для нормального функционирования устройства напряжение на входе должно быть больше напряжения на выходе не менее чем на 3 вольта.

Силовые дорожки на печатной плате необходимо усилить нанесением припоя.

Схема электрическая принципиальная:

Схема расположения элементов:
