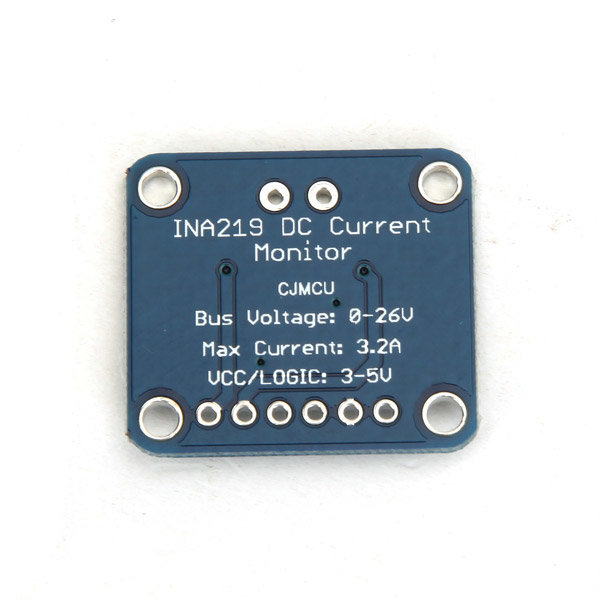

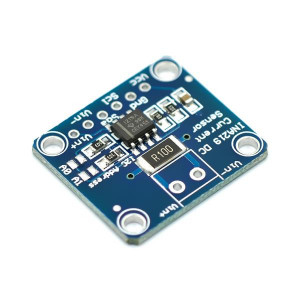

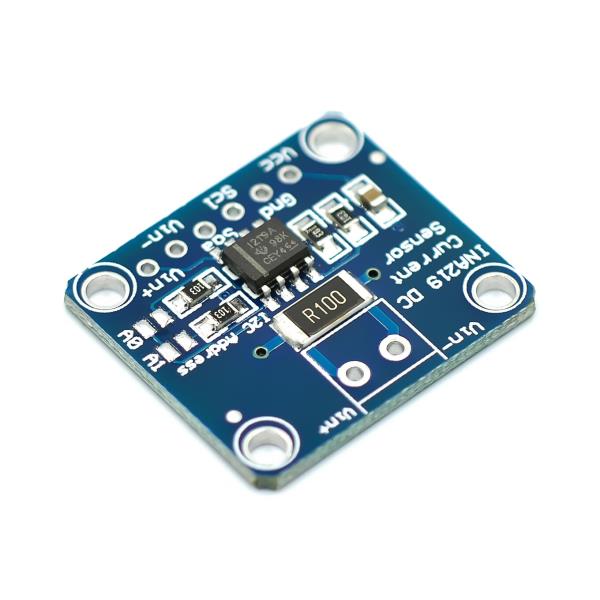

Цифровой датчик тока и напряжения на INA219 с шиной I2C

код: DAT196

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

93 грн с НДС

в наличии

Купить в один клик

	14
	голосовать

Нашли дешевле?

Описание
Отзывы (42)
Задать вопрос

Цифровой датчик тока и напряжения CJMCU-219 предназначен для измерения таких параметров постоянного тока как напряжение, ток и потребляемая мощность. Модуль выполнен на микросхеме INA219 – измерителем тока и напряжения с нулевым дрейфом и обладает малыми размерами и весом при очень больших возможностях и высокой точности измерений.

Микросхема измеряет параметры протекания тока в любом направлении с автоматическим переключением полярности измерения. Применить модуль можно в системах, контролирующих процесс заряда/разряда аккумуляторных батарей, источниках питания с контролем напряжения и потребляемого нагрузкой тока.Возможности изменения I2C адреса измерителя позволяют подключить на одну шину до 4-х таких устройств. Для увеличения точности измерений предусмотрен регистр калибровки.

Характеристики:

Тип модуля: измерение электрического тока
Рабочая температура: от -40C до 85C
Дрейф в рабочем температурном диапазоне: 100мкВ
Максимальный измеряемый ток: 3,2А
Точность измерения тока: 0,8мА
Разрешение измерителя: 12-бит
Интерфейс: I2C
Скорость интерфейса: 3,4МГц
Максимальное измеряемое напряжение: +-26 В
Калибровка: калибровочный регистр
Внутренние данные: измереренный ток и мощность
Фильтрация: х128 отсчетов
Напряжение питания: от 3В до 5В

Ссылки:

Даташит

Цифровой датчик тока и напряжения на INA219 с шиной I2C

#include <Wire.h>
#include  // You will need to download this library


Adafruit_INA219 sensor219; // Declare and instance of INA219

void setup(void)
{

  Serial.begin(9600);
  sensor219.begin();

}

void loop(void)
{
  float busVoltage = 0;
  float current = 0; // Measure in milli amps
  float power = 0;

  busVoltage = sensor219.getBusVoltage_V();
  current = sensor219.getCurrent_mA();
  power = busVoltage * (current/1000); // Calculate the Power


  Serial.print("Bus Voltage:   ");
  Serial.print(busVoltage);
  Serial.println(" V");

  Serial.print("Current:       ");
  Serial.print(current);
  Serial.println(" mA");

  Serial.print("Power:         ");
  Serial.print(power);
  Serial.println(" W");

  Serial.println("");

  delay(2000);
}

Отзывы покупателей про Цифровой датчик тока и напряжения на INA219 с шиной I2C

vrd (23.06.2024)

Выпаиваем резистор 100 ом. На входа измерительные ставим резисторы по 10 кило ом. Так модуль не сгорит и при 24 вольтах. Шунт выбираем в зависимости от максимального тока. Микросхема меряет относительно минуса питания, так что для стабильности измерений лучше заземлить входа через мегаомный резистор.
