Трехканальный регулятор оборотов DC12V с датчиком температуры

код: AOC721

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

118 грн

ожидается

Сообщить

	4
	голосовать

Описание
Отзывы (2)
Задать вопрос

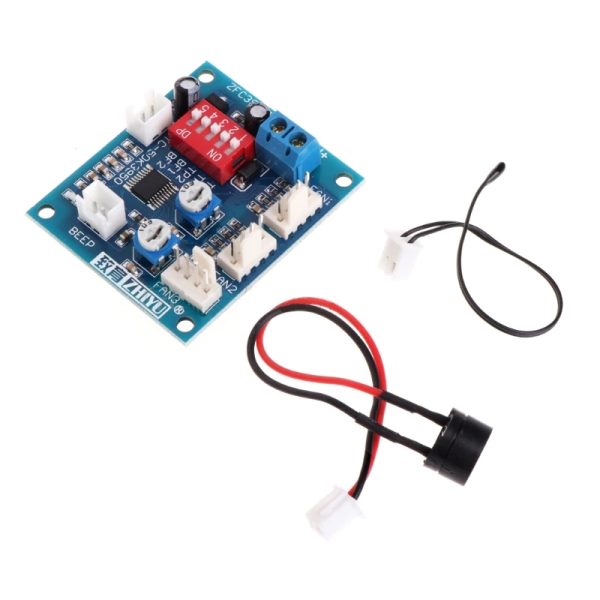

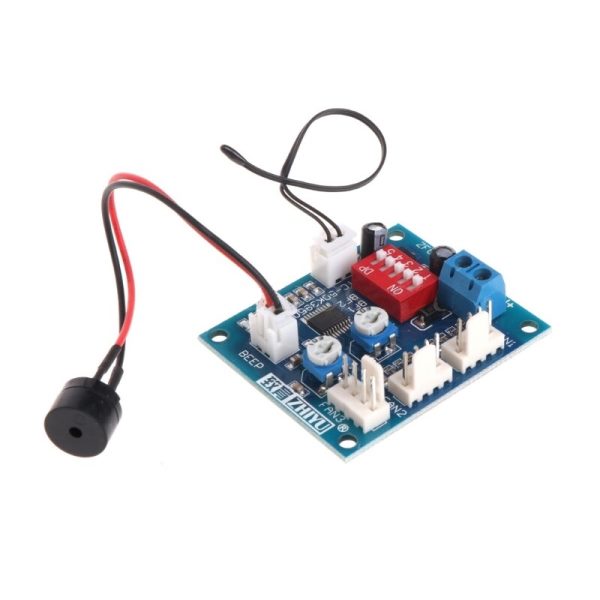

Плата контроля оборотов трех вентиляторов. На борту имеются три четырехъконтактных независимых друг от друга разъема, для подключения вентиряторов. Входное напряжение 12В, выходное 12В на разъем и общей силой тока до 5А. Имеется разъем подключения динамика сигнализирующего об остановке куллера и разъем датчика температуры. Регулировка режимов осуществляется по средствам переключателя находящегося на плате и двух переменных резисторов.

Настройка режимов работы:

BF1/BF2 выключатели в включенном положении отвечают за сигнализацию остановки вентиляторов FAN1/FAN2 соответственно.
TFL в выключенном состоянии соответствует 20% мощности вентилятора FAN1, а в включенном положении 40%
TP1/TP2 отвечают за настройку минимального и максимального температурного порога только для FAN1.
Минимальная скорость FAN2/FAN3 регулируется переменными резисторами, полностью отключить работу вентиляторов невозможно (FAN1 от переменных резисторов независим).

На плате имеется красный светодиод индикации работы модуля.

Таблица значений переключателей TP1/TP2

TP1	TP2	UP-FULL
OF	OF	35 - 45 C
ON	OF	40 - 55 C
OF	ON	50 - 70 C
ON	ON	60 - 90 C

Характеристики:

Входное напряжение: 12В
Выходное напряжение: 12В ( общая выходная сила тока до 5А )
Функция звукового сигнала при остановке вентилятора ( минимальная скорость сигнализации остановки 700-800 об/мин )
Три четырехконтактных разъема для подключения вентиляторов
Разъем подключение датчика темперавуры: 50K B3950 ( погрешность термостата 3-5% )
Функции настройки режимов оборотов
Размеры: 50х43x15 мм

Отзывы покупателей про Трехканальный регулятор оборотов DC12V с датчиком температуры

Сметана Олексій (16.04.2022)

Товар працюе, але цей пристрій, трішки не те, на що я сподівався, він не регулюе автоматично оберті на кулерах з трьома або двума проводами, та навіть с 4 -ма проводними кулерами, регульований буде лише на першому каналі, та в ручну на інших, ну а так пристрій працюе добре.

Ответить

Андрей (28.09.2020)

Пожалуйста, исправьте описание:
TP1/TP2 отвечают за настройку минимального и максимального температурного порога для ТОЛЬКО для FAN1
Минимальная скорость FAN2/FAN3 (а не 1 и 2) регулируется переменными резисторами

Ответить
