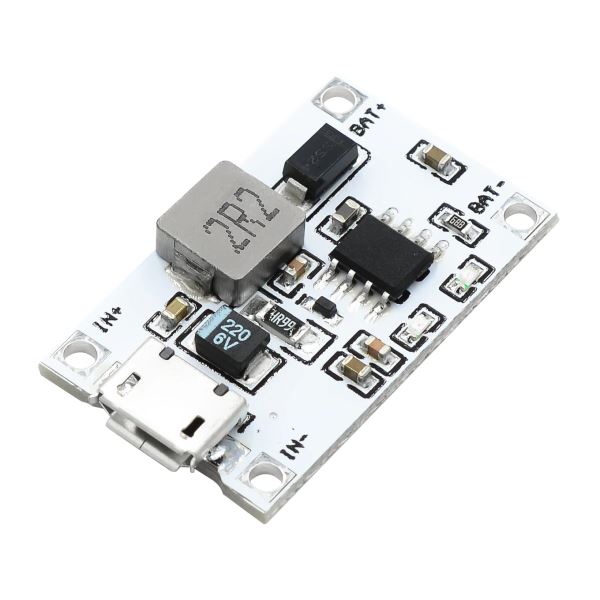

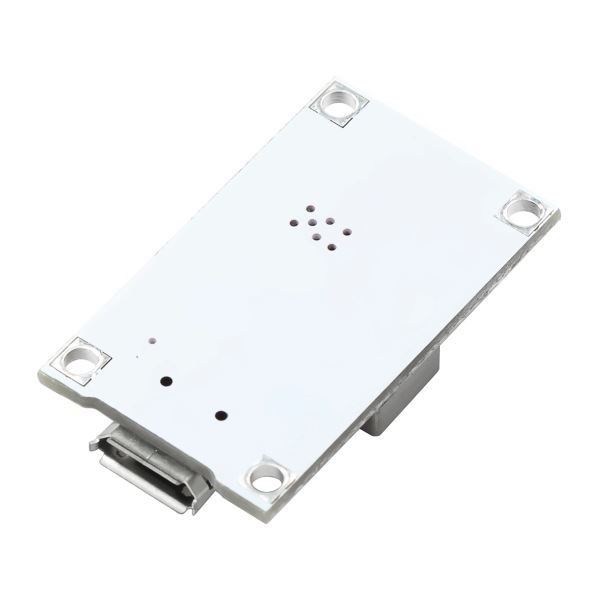

Модуль заряда Li-ion аккумуляторов 2S от 5В micro-USB
код: AOC817
Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев
гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимостиВнимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
64 грнс НДС
в наличии
Описание
Отзывы (15)
Задать вопрос
Модуль заряда 2S Li-ion аккумуляторов предназначен для заряда последовательно соединенных аккумуляторов от источника напряжения 5В. Модуль основан на синхронном повышающем преобразователе напряжения с функциями необходимых защит, и контроллере заряда. Для корректной зарядки аккумуляторов дополнительно требуется использование модуля балансира для выравнивания степени заряда каждого из аккумуляторов.
Характеристики:
Входное напряжение питания: 5В microUSB
Максимальное выходное напряжение: 8.4В
Максимальный входной ток: 2А (при минимальном напряжении 2,5В)
Номинальный выходной ток заряда: 1.2А
Защиты:
24-часовая защита времени зарядки
Защита от перегрузки по току, перенапряжения и короткого замыкания на выходе
Защита от перенапряжения на входе и пониженного напряжения
Защита от перегрева
Максимальное входное напряжение: 13В
Размер: 28 мм * 17 мм
Отзывы покупателей про Модуль заряда Li-ion аккумуляторов 2S от 5В micro-USB
Покупець (08.11.2023)
Нашёл в датащите формулу, по которой рассчитывается резистор, ограничивающий ток заряда. Ichg.=6000/Riset. Где Riset=5 кОм по умолчанию. С таким номиналом молучаем ток в 1.2 А. То есть, если нужно нам заряжать нормальным током в 0.5 А, то для этого нужен резистор Riset=6000/0.5=12 кОм. Резстор меняется тот, который выходит со 2-й ноги микросхемы на землю.
Кому буде цікаво, як змінити стум заряду.
В даному модулі запаяна мікросхема fm4256. Документація http://www.chipsourcetek.com/DataSheet/FM4256.pdf (на китайській).
Плата не працює з балансиром 2S (код AOC840). Після розрядження акумуляторів балансир не вмикається від напруги 4.3V яке видає ця зарядка. Що порадите ?
