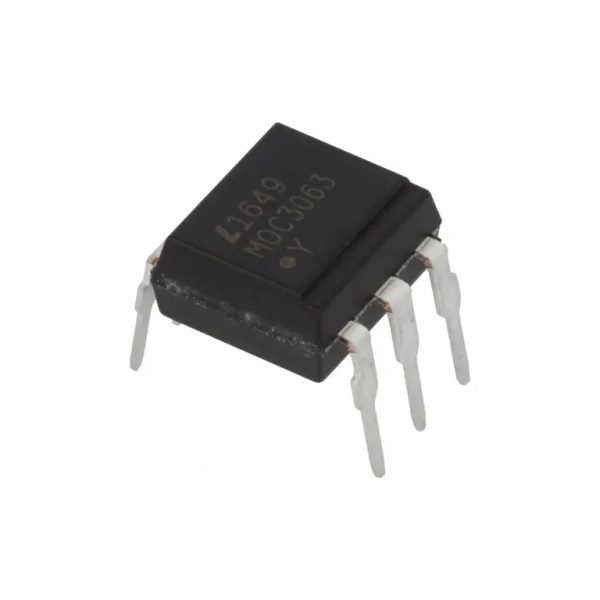

MOC3063 - симісторний оптрон із детектором переходу через нуль, в корпусі DIP-6

MOC3063 - симісторний оптрон із детектором переходу через нуль, в корпусі DIP-6. Призначений для гальванічної розв’язки низьковольтних керувальних схем від мережевого навантаження змінного струму. Компонент містить інфрачервоний світлодіод і двонапрямний фотосимістор із вбудованою схемою детектування переходу напруги через нуль.

Перемикання поблизу нульового значення мережевої напруги знижує імпульсні струми, електромагнітні перешкоди та навантаження на силовий симістор. MOC3063 підходить для керування зовнішніми симісторами в системах автоматики, твердотільних реле, регуляторах температури, освітлювальному обладнанні, електродвигунах, нагрівачах, клапанах і соленоїдах. Завдяки струму спрацьовування до 5 мА оптрон можна використовувати з Arduino, ESP32, STM32 та іншими мікроконтролерами через відповідний струмообмежувальний резистор.

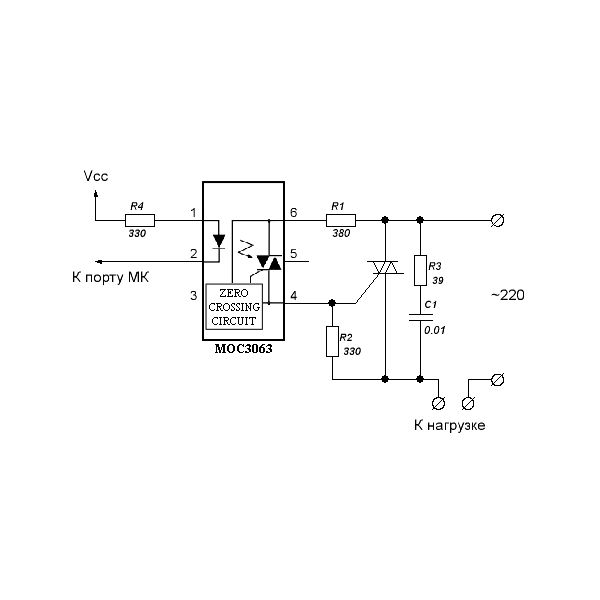

Зверніть увагу: MOC3063 є драйвером, а не силовим симістором, тому не призначений для безпосереднього підключення потужного навантаження. Для комутації навантаження необхідний зовнішній симістор. Через вбудований детектор переходу через нуль компонент не підходить для фазового регулювання потужності та побудови димерів.

Технічні характеристики:

Тип виходу: двонапрямний фотосимістор;
Детектор переходу через нуль: є;
Максимальна повторювана напруга у закритому стані: 600 В;
Максимальний струм спрацьовування світлодіода: 5 мА;
Пряма напруга світлодіода: приблизно 1,2 В;
Напруга ізоляції входу від виходу: до 5000 В RMS;
Стійкість до наростання напруги dV/dt: не менше 600 В/мкс;
Робочий температурний діапазон: від −40 до +100 °C;
Кількість каналів: 1;
Корпус: DIP-6;
Крок виводів: 2,54 мм;
Монтаж: у наскрізні отвори.
