Дисплей 7" TFT 1024x600 HDMI Multi-touch ODROID-VU7A Plus от Hardkernel

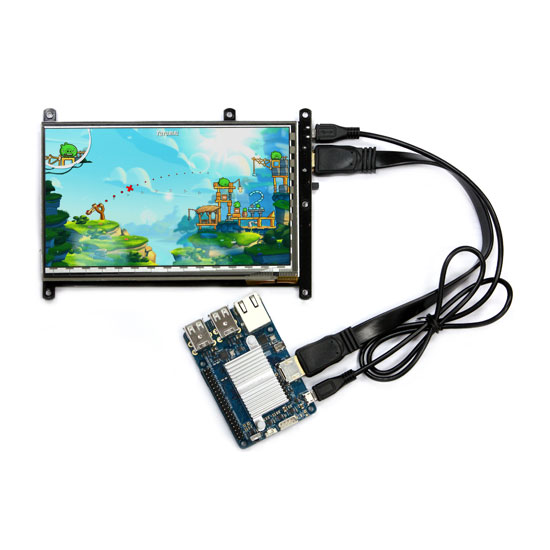

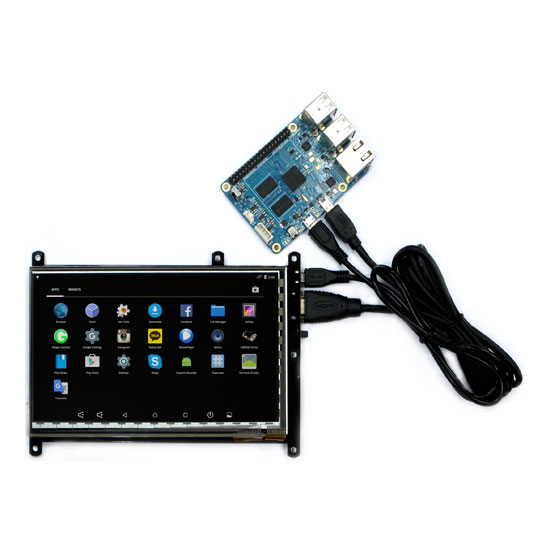

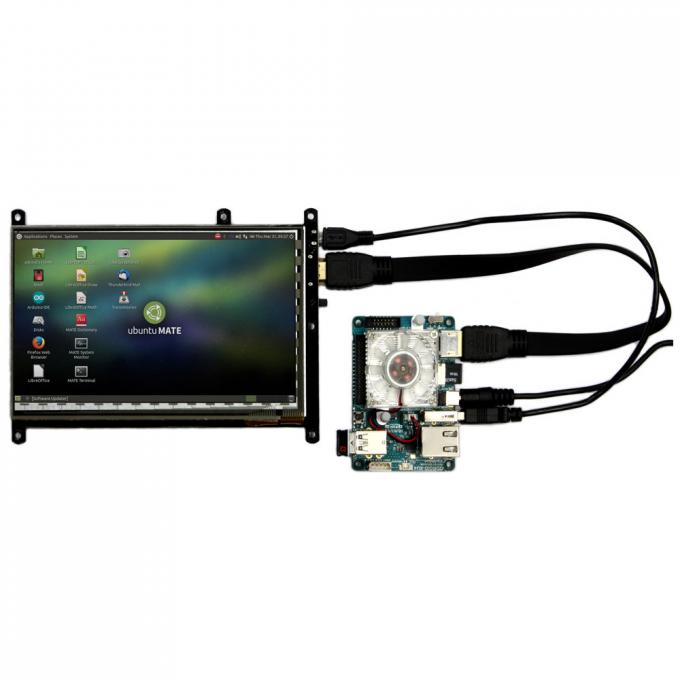

7-ми дюймовый 1024 x 600 сенсорный дисплей с функцией вывода звука для мини-компьютера ODROID предназначен для построения законченных систем таких как: планшет, игровые консоли, информационные и встраиваемые системы. Подключается дисплей через HDMI link модуль. Сенсорная панель подключается через micro-USB link модуль. К выходу звуковой части дисплея можно подключить как встроенные громкоговорители так и внешний усилитель или наушники. Дисплей поддерживается последними версиями операционных систем Андроид и Linux для ODROID-C2 / C1+ и ODROID-XU4.

Дисплей так же можно использовать с другими мини-компьютерами, однако совместимость сенсорной панели не гарантируется.

Пользователям Android:

• Последние версии операционной системы полностью поддерживают сенсорный экран.
• Поддерживают версии:
• ODROID-C1/C1+/C0 : от Android V2.5
• ODROID-C2 : от Android V1.3
• ODROID-XU3/4 : от Android V3.5
• Проверяйте последние изммменения на странице WiKi.
• Так же не забудьте переключить режим видео-выхода в режим "DVI". "HDMI" режим отображается с шумамми на дисплее.

Изменения в файле boot.ini:

# --- HDMI / DVI Mode Selection ---

# ------------------------------------------

# - HDMI Mode

setenv vout "hdmi"

# - DVI Mode (disables sound over HDMI as per DVI compat)

# setenv vout "dvi"

Конфигурация файла videoconfig:

# --- Screen Configuration for HDMI --- #

# -----------------------------------------------

# 1024x600 without monitor data using generic information (ODROID VU7+)

setenv videoconfig "drm_kms_helper.edid_firmware=edid/1024x600.bin"

# --- HDMI / DVI Mode Selection ---

# ------------------------------------------

# - HDMI Mode

setenv vout "hdmi"

# - DVI Mode (disables sound over HDMI as per DVI compat)

# setenv vout "dvi"

Характеристики:

• Тип дисплея: 7-дюймов TFT-LCD
• Разрешение: 1024 x 600 точек
• Конвертер HDMI->RGB24: RTD2660H
• Сенсор: емкостной, 5 точек касания
• Звуковой усилитель: APA2068
• Выходная мощность усилителя звука: 2,6Вт
• Звуковой выход: 3,5мм или 4х контактный разъём для встроенных динамиков
• Напряжение питания: 5В
• Потребляемый ток: 800мА
• Управление подсветкой: кнопка включение/выключение
• Угол обзора: 75 градусов во всех плоскостях
• Размеры дисплея: 172.9 x 124.3 x 15мм (с переключателями и разъемами)
• Видимая область дисплея: 153.6 x 86.64мм

Комплектность:

• Полностью собранный и готовый к использованию дисплей
• 6 3,5мм винтики
• 3 гайки
• Micro-USB link модуль
• HDMI link модуль
• Micro-to-TypeA USB кабель (приблизительно 35см)
• Micro-to-Micro USB кабель (приблизительно 35см)
• TypeA-to-TypeA HDMI кабель (приблизительно 35см)

Блок-схема:
