Модуль CAN bus для Raspberry Pi Pico SPI интерфейс

Модуль Шины CAN (B) Для Raspberry Pi Pico обеспечивает связь на большие расстояния посредством CAN шины. Модуль подключается к Raspberry Pi Pico через SPI интерфейс. Плата модуля выполнена таким образом, что позволяет устанавливать дополнительные платы расширения.

Код производителя: 23775, Pico-CAN-B

Особенности модуля:

• Стандартный разъем Raspberry Pi Pico, поддерживает платы серии Raspberry Pi Pico
• Имеет функцию CAN интерфейса, использует интерфейс SPI CAN-контроллер MCP2515 с трансивером SIT65HVD230DR
• Поставляется с онлайн-ресурсами для разработки и руководством (примеры Raspberry Pi Pico C/C++ и MicroPython)

Характеристики:

• Рабочее напряжение питания: от 3.3 В до 5 В
• CAN-контроллер: MCP2515
• CAN-Трансивер: SIT65HVD230DR
• Интерфейс подключения: SPI
• Скорость передачи данных: от 5К до 1000 Кбит/с

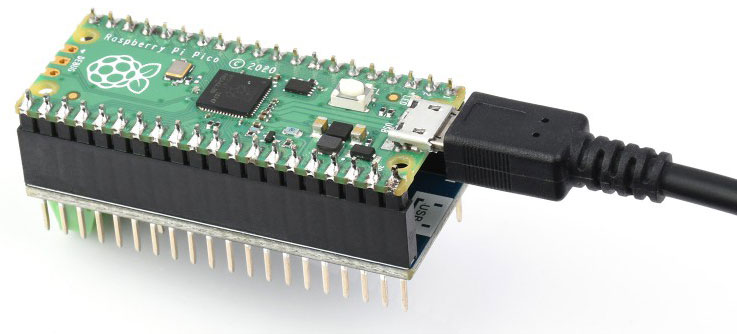

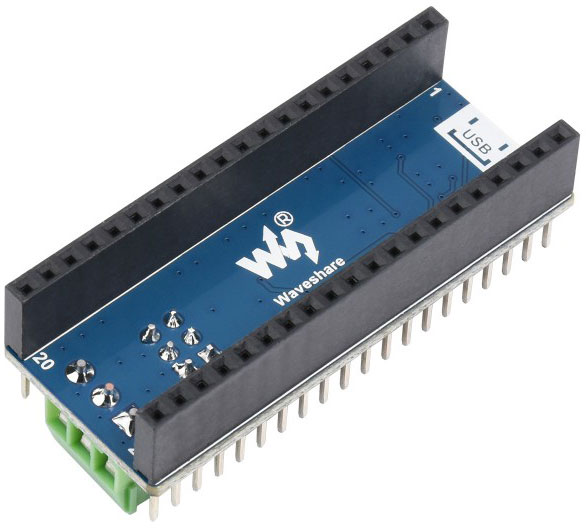

Правильное подключение модуля к контроллеру:

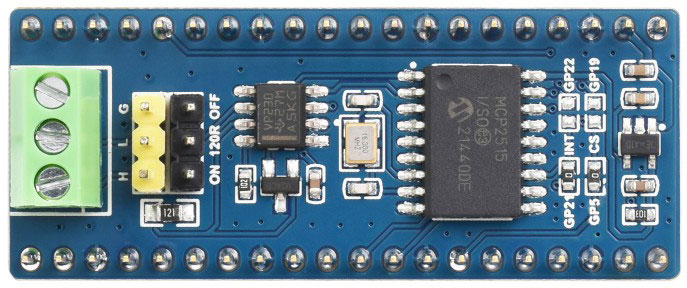

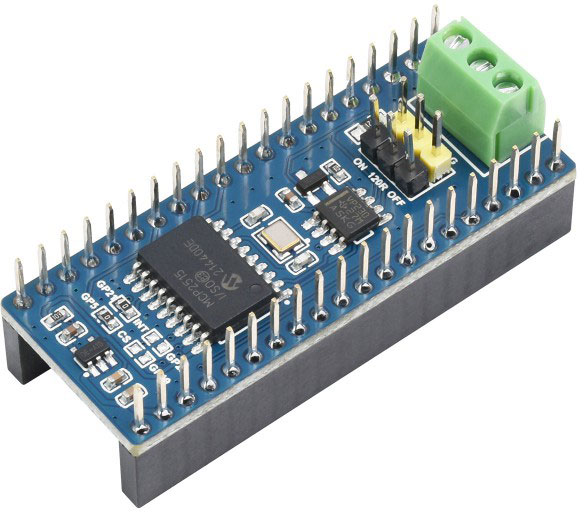

Назначение и расположение компонентов на плате:

1. RT9013-33GB - Стабилизатор напряжения 500 мА с малым падением напряжения, низким уровнем шума, сверхбыстрым LDO
2. MCP2515 - Автономный CAN-контроллер второго поколения
3. SIT65HVD230DR - 3.3 В CAN трансивер
4. Выбор оконечного резистора
   • ВКЛ: выход подключен к согласующему резистору 120 Ом
   • ВЫКЛ: выход отключен от согласующего резистора 120 Ом
5. Терминал CAN-шины

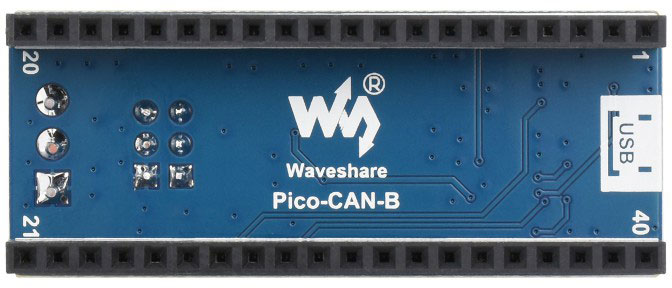

Расположение и назначение выводов:

Габаритные размеры платы:

Ссылки:

• Wiki
