Понижающий DC-DC преобразователь 5В 600мА D24V6F5 от Pololu

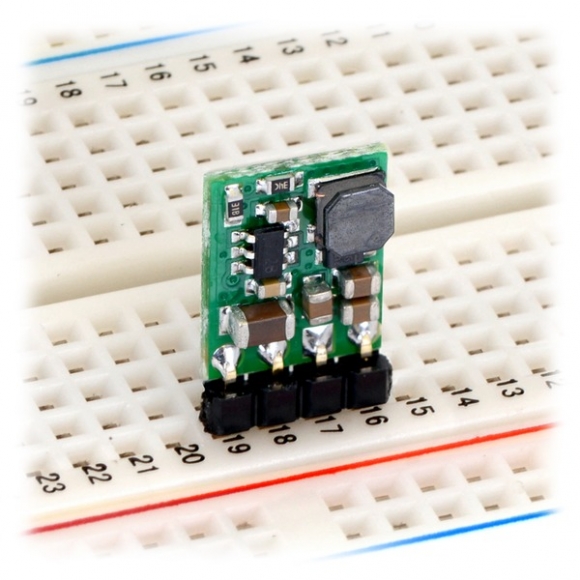

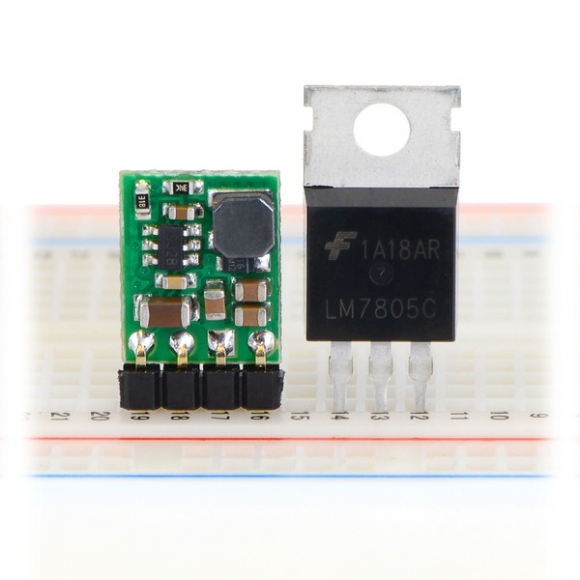

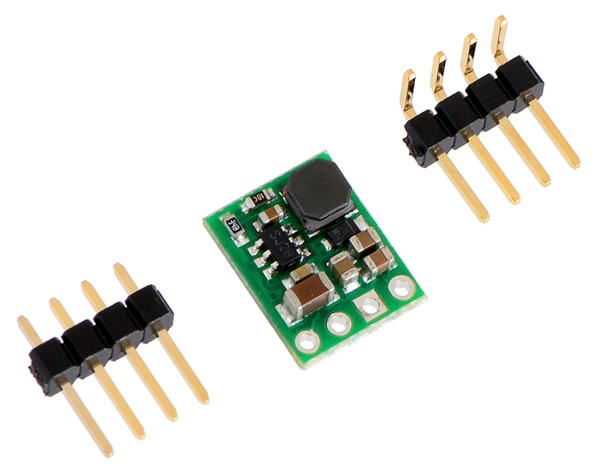

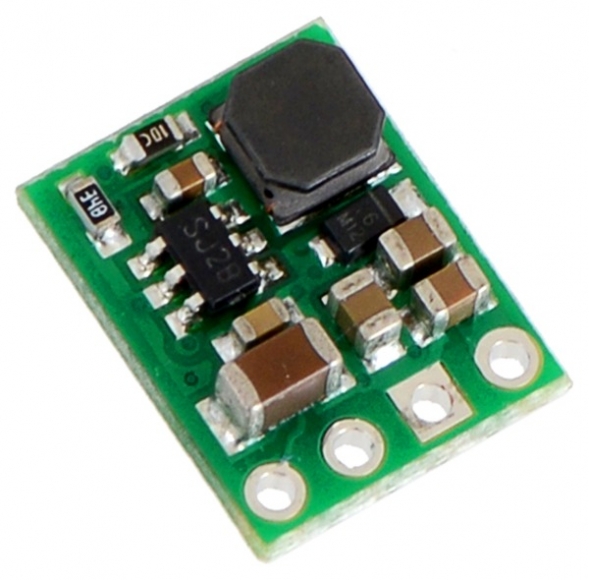

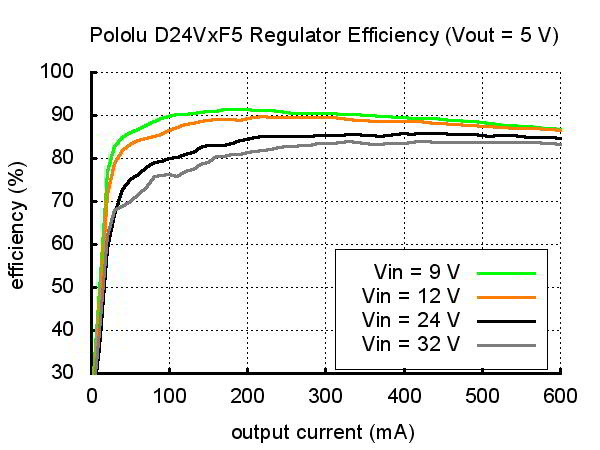

Очень компактный (10 х 13 мм) понижающий конвертер постоянного тока построенный на базе микросхемы D24V6F5, принимает входное напряжение от 7 до 42В и эффективно (с высоким КПД 80% - 90%) понижает его до 5В с возможностью подключать нагрузку до 600 мА. Регулятор выгодно отличается от линейных стабилизаторов (которые, к примеру, стоят на входе внешнего питания плат Ардуино) высоким КПД. Если на линейный стабилизатор подать 12В и подключить нагрузку - он начнет греться, тогда как преобразователь эффективно снижает напряжение не требуя радиатора и экономя электроэнергию.

Код производителя: 2107

Характеристики:

• входное напряжение (выходное напряжение + падение на регуляторе): до 42В
• выходное напряжение: 5В с точностью 4%
• максимальный выходной ток: 600 мА
• частота переключения: 550 кГц
• ток покоя (без нагрузки): 2мА
• встроенная защита от превышения нагрузки и перегрева

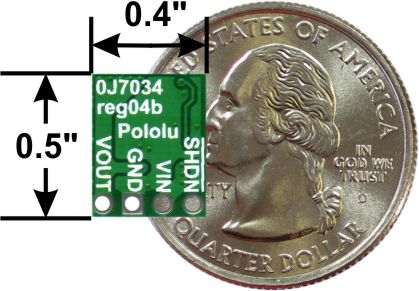

• маленький размер: 13 х 10 х 3 мм

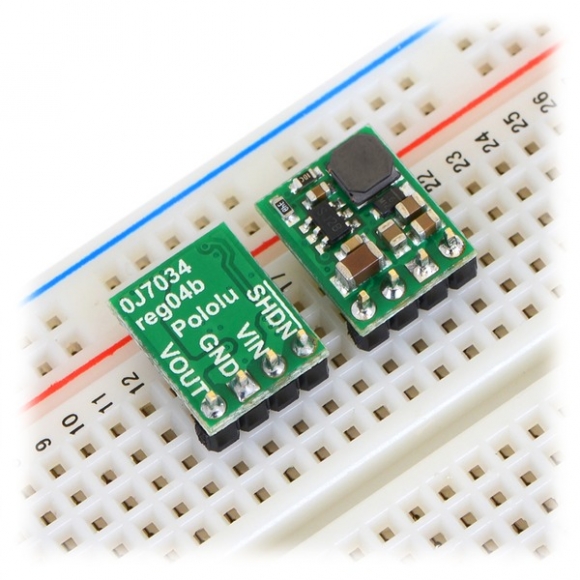

Регулятор имеет 4 вывода: выключение (SHDN), входное напряжение (VIN), земля (GND) и выходное напряжение (VOUT).

Вывод SHDN используется для управления работой преобразователя. Так, при подаче на этот вывод низкого логического уровня (до 0.3В) преобразование будет остановлено и плата перейдет в режим пониженного потребления (около 20 мкА), при подаче высокого уровня ( более 2.3 В) преобразователь включается и начинает работать. Если вы не используете функцию включения/выключения преобразователя необходимо вывод SHDN замкнуть на VIN для постоянного включенного режима. Не оставляйте вывод висеть в воздухе, это приведет к непредсказуемым результатам.

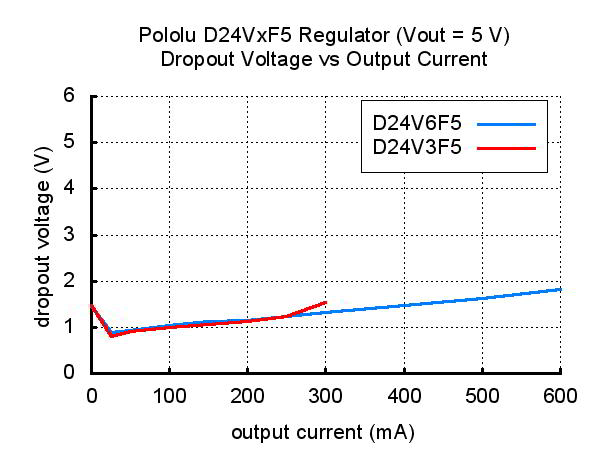

Входное напряжение должно превышать выходное напряжение на величину падения напряжения (см. график).

Внимание! При подключении напряжения к электрической цепи, начальный пик может вызвать скачек напряжения, который будет выше чем входное напряжение. Если этот всплеск превысит максимальное входное напряжение (42В) преобразователь может выйти из строя. В наших тестах входное напряжение 20В приводило к всплескам превышающим 42В, таким образом, если вы планируете преобразовывать напряжение превышающее 20В мы рекомендуем припаять электролитический конденсатор емкостью 33 мкФ или больше, между выводами VIN и GND. Конденсатор должен выдерживать напряжение от 50В.
