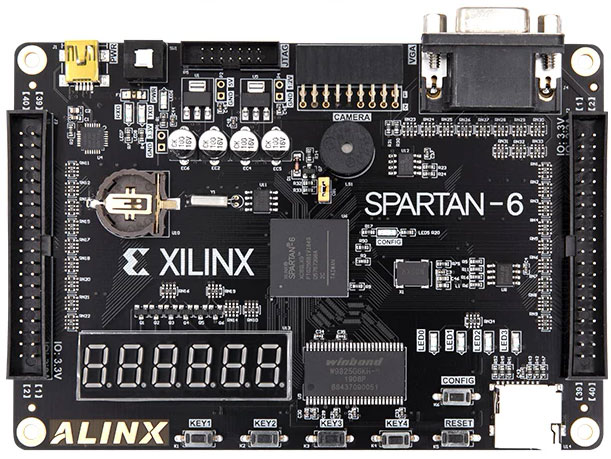

Плата разработчика AX309 Xilinx SPARTAN 6 XC6SLX9

код: DPC352

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

Теги: FPGA

3312 грн

ожидается

Сообщить

	10
	голосовать

Описание
Отзывы (8)
Задать вопрос

Плата для разработки Xilinx SPARTAN 6 XC6SLX9 предоставляет разработчикам полную аппаратную среду, позволяющую ускорить процесс разработки и выход их на рынок. Комплект представляет собой стабильную платформу для разработки и тестирования проектов, ориентированных на недорогую и экономичную ПЛИС Xilinx Spartan-6. Установленное устройство Spartan-6 FPGA LX9 предлагает среду для создания прототипов, чтобы эффективно продемонстрировать расширенные преимущества недорогих решений Xilinx FPGA. Эталонные схемы включены в комплект для использования стандартных периферийных устройств на плате оценки для быстрого ознакомления с устройством.

Блок-схема платы:

На плате размещены:

FPGA Xilinx XC6SLX9-2FTG256C
Тактовая частота: 50 МГц
Оперативная память SDRAM: 256 МБит
Флеш-память: 16 МБит
Конвертер USB to UART на микросхеме CP2102
Разъём питания: USB
Кнопка включения питания
Порт программирования и отладки JTAG
Разъёмы видео ввода/вывода: Camera и VGA
Разъем вненшего накопителя: SD карта
Микросхема часов реального времени: DS1302
Микросхема памяти с I2C интерфейсом: 24LC04
Пользовательский интерфейс:
- Светодиодный 6-значный семисегментный дисплей
- 4 пользовательских светодиода
- 4 пользовательских кнопки + кнопка reset
- Зуммер
Стабилизаторы питания:
- LM1117 1,2В
- LM1117 3,3В
Порты расширения: 2х40 выводов

Внимание! На плате не предусмотрен программатор для прошивки FPGA и кабель к нему. Программатор и кабель приобретается отдельно. Так же обратите внимание на разъём для подключения программатора - он отличается от обычных JTAG разъёмов для программирования FPGA микросхем.

Характеристики FPGA Xilinx SPARTAIN6 XC6SLX9-2FTG256C:

Производитель: Xilinx
Количество вентилей: 1430
Количество логических элементов: 9152
Напряжение питания: 1,2В
Напряжение логических уровней: от 1,2В до 3,3В
Рабочая температура от 0 до 85°C

Ссылки:

Отзывы покупателей про Плата разработчика AX309 Xilinx SPARTAN 6 XC6SLX9

Володимир (07.12.2022)

Новый батч - вовсе не Alinx AX309.
Базовый дизайн визуально тот же, но уже 8 знакомест в индикаторе, чип XC6SLX16 (чуть больший), акриловой крышки уже нет, и на плате имя "производителя" - Saylinx. Клон какой-то?
Taobao "шутит", что это AX309-V2, интернет про это не знает.
Где искать новую схему? Доки от Alinx очевидно не соответствуют реальности, как минимум в части индикаторов. Кто знает что ещё начудили эти Saylinx.
В качестве "документации" на taobao приложен только скриншот из эксплорера с иконками файлов.

Ответить

Андрей (17.01.2023)

Для Saylinx нашел это http://piswords.com/ep4ce6e.html

Ответить

Володимир (19.01.2023)

EP4CE6 это альтеровский циклон, никакого отношения не может иметь к плате на Xilinx Spartan-6

Ответить

Володимир (19.01.2023)

А хотя у piswords есть очень похожая на Saylinx борда на Spartan-6. На скрине в магазе она выглядит почти как Alinx AX309 (6 индикаторов и т.п), но с удешевлением переключателей и коннекторов. А в additional info лежит архив со схемой, в нём уже печатка визуально идентична этой Saylinx: http://piswords.com/dscentre/pix16.zip

Ответить

Влад (10.02.2021)

В последних платах factory default дизайн уже новый, хотя публичный репозиторий не менялся. Любопытно.

Ответить

Влад (03.05.2020)

В описание стоит добавить ссылку на репозиторий со всеми сопроводительными файлами - спеки на чипы, тестовые проекты, референсный файл с констрейнтами, и т.п.
https://github.com/alinxalinx/AX309

Ответить

admin (05.05.2020)

Спасибо, добавили.

Ответить

Влад (29.04.2020)

Работает, из коробки загружена тестовым дизайном, моргающий диодами, крутящий счетчик на семисегментном индикаторе, бибикающий, и печатающий в UART текущее время из чипа часов. И цветные полоски в VGA порту.
Субъективно - выгодно отличается от Mojo доступной периферией, при сохранении большого числа i/o.

Дизайн достойный, но сборка - далеко не Terasic/Digilent. Плата липковата, как от плохо смытого флюса, кое-где прилипшие кляксы припоя, и бонусом в запаянном пакете с платой присутсвуют обкушенные выводы семисегментного индикатора :)

Ответить
