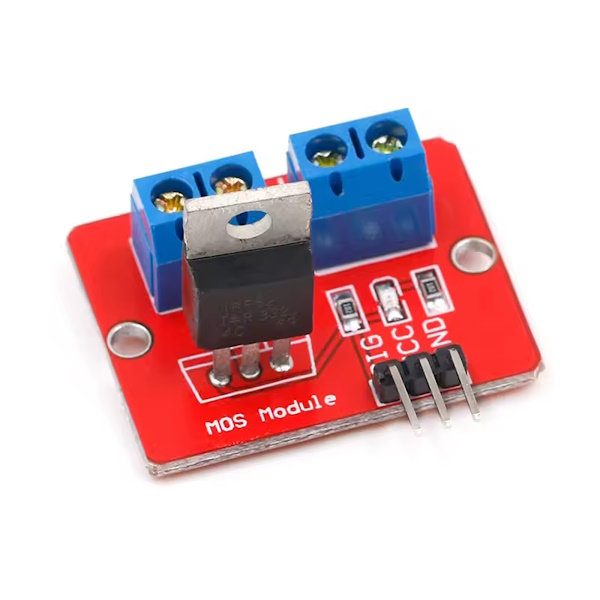

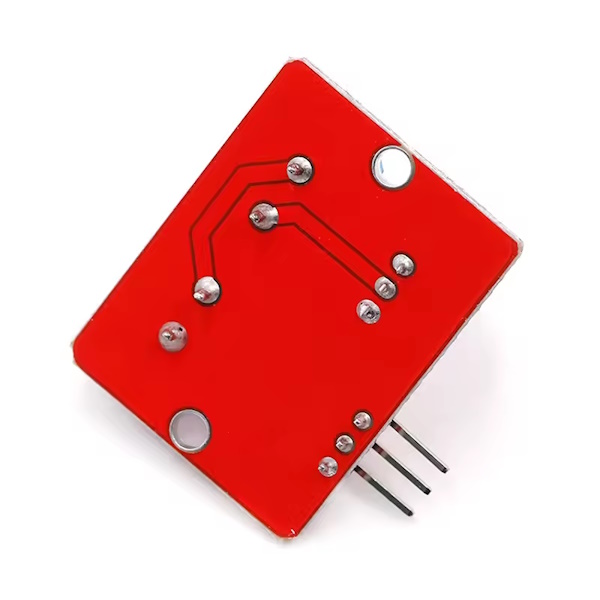

Драйвер на силовом MOSFET транзисторе IRF520 позволяет включать/отключать мощную нагрузку с током до 5А и напряжением до 24В. В отличии от реле не имеет движущихся контактов, которые имеют обыкновение подгорать и срабатывает быстрее, а также возможность использовать ШИМ.
Может управляться любым микроконтроллером с рабочим напряжением 5 В. Кроме непосредственно коммутации, может управлять нагрузкой, с возможностью использовать ШИМ. Для этого на вход модуля нужно подать ШИМ-сигнал, интенсивность которого будет пропорциональна выходной мощности нагрузки. Таким образом, например, можно регулировать яркость светодиодной ленты или регулировать обороты мотора.
Характеристики:
размеры: 33 х 24 мм
масса: 10 г
управляющее напряжение: от 3.5В
управление: цифровое
выходное напряжение: 0-24В
ток: до 5А, при токе свыше 1А необходимо использовать радиатор
Отзывы покупателей про Модуль с транзистором MOSFET IRF520
Сергей (27.03.2023)
Добрый день.
Возможно ли управлять от 0В до 5В выходным напряжением от 0В до 10В (не знаю как правильно назвать, но что типа пропорционально)?
Працює (разом з ESP32), проте в ідеалі цей MOSFET IRF520 замінити на щось типу IRLZ44NPBF для 3.3 в логіки якщо планується використання з платами сімейства ESP
Проверял. Mosfet не полностью открываеться. Если это не критично и небольших токов, То подойдет. Например не надо разжигать на полную светодиодную ленту. Если критично то лучше поставить еще optron между модулем и esp32
Добрый день!
Использую следующую схему:
ИК датчик по срабатыванию подает сигнал на данный MOSFET IRF520 транзистор. НО, все датчики ИК сигнал подают 3В, не смотря на то, что сам датчик питает 5В. Соответственно, данный транзистор полностью не открывается. И получается что, например, с 12В остается 8В. Как реализовать так, чтобы по датчику движения данный модуль полностью открывался?
Модуль работает нормально. Один минус - при подаче ШИМ сигнала идет помеха в радиоэфир. Проявляется как импульсное "рычание" на период мигания нагрузки. Помогла установка модуля с опторазвязкой.
Магазин рекомендую.
Меня привело в недоумение

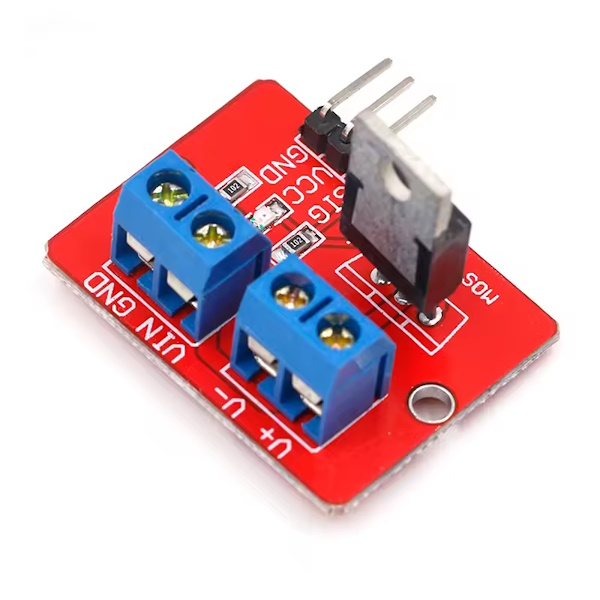

V+ V- Обозначение похоже на двуполярный источник питания. Оказалось это нагрузка.
Uin Входное напряжение ?
Там выход должен был быть.
Реально оказалось, что это питание транзистора.
